Come ottimizzare i parametri di flusso di una valvola a spillo idraulica ad alta pressione per soddisfare i requisiti di controllo del microflusso in condizioni di alta pressione?

Come ottimizzare i parametri di flusso di una valvola a spillo idraulica ad alta pressione per soddisfare i requisiti di controllo del microflusso in condizioni di alta pressione?

Le valvole a spillo idrauliche ad alta pressione sono componenti di precisione essenziali per la regolazione del flusso di fluidi in applicazioni esigenti come l'idraulica aerospaziale, i servosistemi industriali, le presse a iniezione e le apparecchiature di produzione avanzate. Queste valvole sono dotate di un ago sottile e conico che regola lo spazio anulare tra l'ago stesso e la sede della valvola per controllare le portate con estrema precisione. In ambienti ad alta pressione, spesso superiori a 100 bar o fino a diverse migliaia di PSI, la sfida si intensifica a causa di fattori quali la comprimibilità del fluido, la potenziale cavitazione e la deformazione del materiale, che possono compromettere la precisione della regolazione.

La precisione della regolazione del flusso si riferisce alla capacità della valvola di mantenere portate costanti e prevedibili in risposta alle regolazioni, in particolare per il controllo dei microflussi, dove le portate possono essere ridotte fino a microlitri al minuto. I requisiti di microflussi richiedono un'isteresi minima, perdite ridotte e una risposta lineare per garantire una misurazione precisa senza sovraelongazioni o instabilità. In condizioni di alta pressione, le imprecisioni possono causare inefficienze del sistema, picchi di pressione o guasti nei componenti a valle. I parametri strutturali critici influenzano direttamente queste metriche prestazionali determinando la dinamica del flusso, l'integrità della tenuta e la stabilità meccanica.

Questo articolo esplora i principali parametri strutturali che influenzano la precisione, tra cui la geometria dell'ago, la progettazione della sede, i giochi e le proprietà dei materiali. Vengono poi illustrate le strategie di ottimizzazione, sfruttando la simulazione, la convalida sperimentale e le iterazioni di progettazione per ottenere un controllo affidabile del microflusso. Affrontando questi aspetti, gli ingegneri possono migliorare le prestazioni delle valvole, prolungandone la durata e la precisione operativa in condizioni difficili.


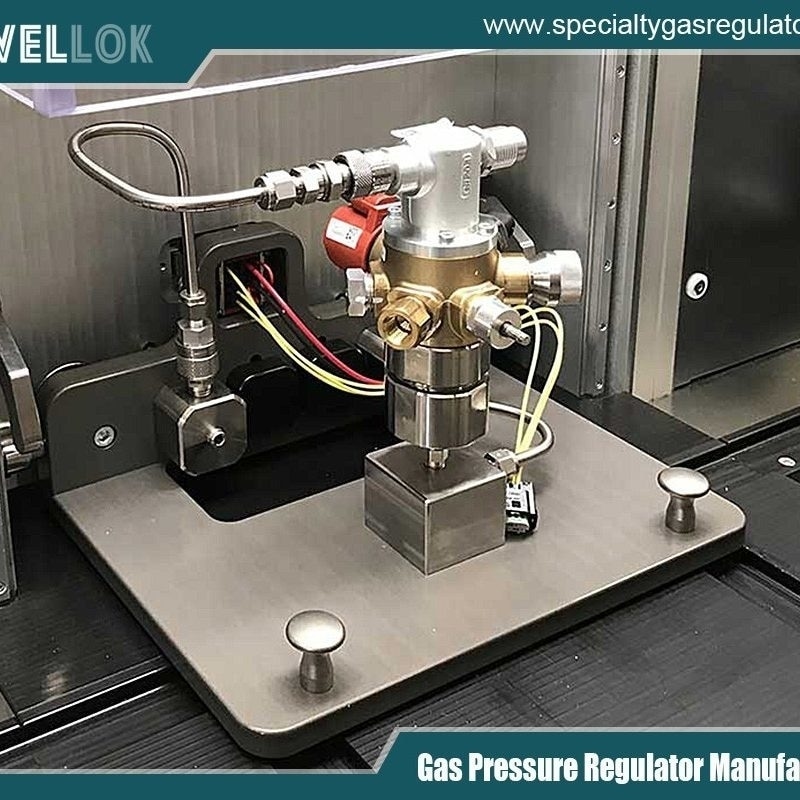

produttori di regolatori di gas speciali


Principi di funzionamento delle valvole a spillo idrauliche ad alta pressione

Una valvola a spillo idraulica funziona spostando linearmente un ago all'interno di una sede conica o cilindrica, variando l'area effettiva dell'orifizio per modulare il flusso. La portata Q è regolata dall'equazione Q = C_d * A * √(2ΔP/ρ), dove C_d è il coefficiente di scarico, A è l'area di flusso, ΔP è la caduta di pressione e ρ è la densità del fluido. In configurazioni ad alta pressione, ΔP è elevato, amplificando la sensibilità a piccole variazioni di A, ideale per microflussi ma soggetto a errori dovuti a imperfezioni geometriche o deformazioni elastiche.

Per il microflusso, la valvola deve raggiungere risoluzioni inferiori all'1% del fondo scala, richiedendo spesso alzate dell'ago nell'ordine dei micrometri. L'alta pressione aggrava problemi come l'espansione radiale della sede o la flessione dell'ago, alterando A in modo imprevedibile. La precisione è quantificata da parametri quali linearità (flusso vs. posizione), ripetibilità (isteresi <0.5%) e tassi di perdita (<0.01 cc/min alla chiusura). I parametri strutturali modulano questi parametri influenzando la turbolenza, la distribuzione della pressione e le forze di contatto.





Parametri strutturali critici che influenzano la precisione della regolazione del flusso

Diversi parametri interconnessi definiscono la struttura della valvola e ne influenzano direttamente la precisione. Tra questi rientrano le caratteristiche geometriche dell'ago e della sede, le tolleranze dimensionali e la scelta dei materiali.





Geometria dell'ago: diametro, angolo di conicità e forma della punta

Il diametro dell'ago (DN) e l'angolo di conicità (β, o angolo di apice) sono fondamentali. Un DN più piccolo riduce l'area sollecitata alla base, riducendo la forza richiesta per l'azionamento e minimizzando l'inerzia per una risposta più rapida. Tuttavia, ad alta pressione, un DN più grande può migliorare la tenuta aumentando la pressione di contatto, riducendo le perdite che alterano la precisione del microflusso. L'angolo di conicità β influisce in modo critico sulla linearità del flusso: angoli piccoli (ad esempio, 10-20°) forniscono variazioni graduali dell'area per una microregolazione precisa, ma limitano la portata massima e aumentano la sensibilità alle vibrazioni. Angoli più grandi (fino a 90°) consentono regolazioni più rapide, ma introducono non linearità a causa di brusche transizioni di flusso.

La forma della punta – conica, arrotondata o a spigoli vivi – influisce sulla dinamica dei fluidi. Le punte a spigoli vivi favoriscono gli effetti della vena contracta, riducendo A e C_d effettivi, che possono causare instabilità del flusso nei micro-regimi. Le punte arrotondate mitigano l'erosione causata da getti ad alta velocità e migliorano l'attacco del flusso, aumentando la precisione nei fluidi aggressivi. In condizioni di alta pressione, la deformazione della punta sotto sollecitazioni di contatto altera il gioco, causando isteresi; ad esempio, le punte coniche nei sistemi a 100 bar subiscono pressioni fluttuanti che amplificano le richieste di coppia, compromettendo la ripetibilità.





Progettazione del sedile e dell'orifizio

Il diametro e il profilo dell'orifizio della sede determinano il percorso di flusso di base. Una sede conica accoppiata con una tolleranza angolare precisa garantisce la formazione uniforme di un interstizio anulare. Gli squilibri causano un flusso eccentrico, aumentando la turbolenza e le fluttuazioni di pressione che compromettono la precisione. I diametri dei passaggi di ingresso e uscita (analogamente a IPD/OPD nelle valvole di controllo) influenzano l'accumulo di pressione: gli ingressi stretti rallentano la risposta limitando l'alimentazione, mentre le uscite larghe accelerano la riduzione ma rischiano la cavitazione nei microflussi. Ad alta pressione, l'espansione della sede dovuta alle sollecitazioni circolari allarga l'interstizio in modo imprevedibile, favorendo le perdite. Parametri adimensionali come ζ (posizione dell'ago rispetto alla sede) e λ (geometria del canale di uscita) normalizzano questi effetti, con valori ottimali che minimizzano le perdite idrauliche.





Tolleranze di gioco e adattamento

I giochi radiali e assiali tra ago e sede regolano perdite e gioco. Accoppiamenti stretti (<5 μm) sono essenziali per l'intercettazione del microflusso, ma aumentano l'attrito statico e l'usura sotto carichi indotti dalla pressione. Un gioco eccessivo consente il flusso di bypass, riducendo la risoluzione di regolazione. La precisione della filettatura nel meccanismo dello stelo influisce sulla precisione di posizionamento; le filettature grosse sacrificano la finezza in favore della robustezza, mentre le filettature micrometriche fini consentono regolazioni sub-micrometriche ma amplificano la sensibilità alla dilatazione termica.





Proprietà dei materiali e finitura superficiale

I materiali devono resistere alla deformazione; le leghe ad alta resistenza come l'acciaio temprato o l'Inconel mantengono la geometria al di sotto dei 5000 PSI, ma i polimeri (ad esempio, le punte in POM) riducono l'attrito per un controllo più fluido. La rugosità superficiale (Ra <0.2 μm) riduce al minimo la resistenza e le perdite, mentre le discrepanze di durezza prevengono l'usura. Nel microflusso ad alta pressione, l'elasticità del materiale influisce sulla cedevolezza: i materiali rigidi mantengono la forma, ma quelli cedevoli si adattano per una migliore tenuta a scapito dell'isteresi.

Questi parametri interagiscono; ad esempio, un piccolo β con gioco ridotto eccelle nella linearità a basso flusso, ma richiede materiali di prima qualità per evitare deformazioni ad alta pressione.





Effetti sulla precisione della regolazione del flusso in condizioni di microflusso ad alta pressione

Negli scenari di microflusso (Re <1000), la dominanza laminare amplifica le influenze geometriche: piccole deviazioni della conicità causano variazioni di area sproporzionate, producendo curve Q vs. portanza non lineari. L'alta pressione (ΔP >100 bar) induce deformazioni elastiche, dove la deformazione radiale della sede ε_r = (P * r)/(E * t) (P=pressione, r=raggio, E=modulo, t=spessore) altera i giochi, aumentando le perdite del 10-20% e degradando la ripetibilità.

I tempi di risposta, ovvero i ritardi di apertura/chiusura (T1-T4), sono sensibili: valori maggiori di DN o CPD ritardano l'apertura riducendo la forza netta, mentre variazioni di OPD influiscono sulla velocità di scarico. L'isteresi deriva dall'attrito nei contatti conici, aggravato dalle punte appiattite dalla pressione, che porta a errori di flusso dipendenti dalla posizione >5%. La cavitazione nei micro-orifizi erode le punte, spostando C_d nel tempo. Nel complesso, parametri non ottimizzati comportano scarsa linearità (R² <0.95) e limiti di risoluzione, non soddisfacendo i requisiti di precisione nei sistemi servoidraulici.





Strategie di ottimizzazione per il controllo del microflusso

L'ottimizzazione di questi parametri implica progettazione iterativa, simulazione e test per bilanciare precisione, durata e producibilità.





Ottimizzazione geometrica tramite simulazione e analisi

La fluidodinamica computazionale (CFD) modella i campi di flusso per regolare β e la forma della punta: per il microflusso, le simulazioni rivelano un β ottimale di ~15° per un Q-lift lineare, riducendo la turbolenza tramite punte arrotondate che aumentano C_d del 10-15%. L'analisi agli elementi finiti (FEA) valuta le deformazioni; scalando il DN inversamente alla pressione si riduce al minimo la deformazione preservando la tenuta. Le analisi di sensibilità, come i metodi DOE o Taguchi, quantificano gli impatti: variano i parametri di ±20% per dare priorità, ad esempio, minimizzando l'IPD per una risposta più rapida senza eccessivi ritardi di chiusura. L'ottimizzazione z del sollevamento dell'ago utilizza un φ adimensionale = z/d per progetti scalabili, puntando a un basso Re per evitare la cavitazione.





Miglioramenti di materiali e superfici

Scegli punte a basso attrito (ad esempio, Nylon-66 anziché acciaio) per ridurre la coppia di azionamento del 50%, facilitando l'azionamento preciso in configurazioni ad alta pressione. Rivestimenti come il DLC riducono la rugosità, migliorando la tenuta. I materiali ibridi, corpo rigido e punta cedevole, si adattano sotto carico, riducendo al minimo le perdite a <0.001 cc/min.





Controllo di produzione e tolleranza

Le lavorazioni meccaniche di precisione (ad esempio, elettroerosione a tuffo per le sedi) raggiungono tolleranze <2 μm. L'ottimizzazione delle filettature con passi fini (0.5 mm) abbinata a meccanismi anti-gioco garantisce una ripetibilità micrometrica. La validazione sperimentale sui banchi di prova misura Q in funzione della posizione sotto carico, iterando i progetti.





Approcci di controllo integrati

Per una precisione dinamica, abbina hardware ottimizzato con circuiti di feedback; gli algoritmi BAS regolano i guadagni PID in base alla posizione dell'ago, compensando le derive dei parametri. Nelle valvole motorizzate, minimizza la corsa per una risposta <10 ms. Casi di studio mostrano valvole coniche ottimizzate tramite CFD che raggiungono una linearità dello 0.1% a 200 bar, con punte arrotondate che ne prolungano la durata di 3 volte riducendo l'erosione.





Sfide e tendenze future

Le sfide includono la scalabilità per pressioni ultra-elevate (>1000 bar), dove emergono effetti quantistici nei microflussi, e la sostenibilità tramite materiali riciclabili. Tendenze future: produzione additiva per geometrie complesse, DOE basato sull'intelligenza artificiale per un'ottimizzazione rapida e sensori intelligenti integrati per la calibrazione in tempo reale. I nanorivestimenti potrebbero ridurre ulteriormente l'attrito, consentendo un controllo sub-microlitro.


valvola a membrana in acciaio inossidabile UHP 316L


Conclusione

Parametri critici come conicità, diametri, giochi e materiali dell'ago influiscono profondamente sulla precisione, regolando l'area di flusso, la tenuta e la dinamica di risposta. L'ottimizzazione tramite simulazione, analisi di sensibilità e innovazione dei materiali consente la precisione del microflusso ad alta pressione, fondamentale per l'idraulica avanzata. Grazie al perfezionamento sistematico di questi parametri, le valvole a spillo si evolvono da semplici valvole a farfalla a elementi abilitanti dei sistemi di nuova generazione, garantendo affidabilità ed efficienza.
