Sistema di erogazione di gas ad altissima purezza: principi di progettazione, componenti e applicazioni industriali

{{{sourceTextContent.subTitle}}}

Sistema di erogazione di gas ad altissima purezza: principi di progettazione, componenti e applicazioni industriali

{{{sourceTextContent.description}}}

Sistema di erogazione di gas ad altissima purezza: principi di progettazione, componenti e applicazioni industriali

I sistemi di erogazione di gas ad altissima purezza rappresentano una tecnologia abilitante fondamentale nei settori in cui anche tracce minime di contaminanti possono compromettere la qualità del prodotto, la resa del processo o la sicurezza. Un sistema di erogazione di gas ad altissima purezza è progettato per trasportare gas speciali e di processo dai contenitori di origine ai punti di utilizzo, mantenendo livelli di purezza che in genere vanno dal 99,999% (5N) al 99,9999% (6N) o superiori, con concentrazioni di impurità controllate a livelli di parti per miliardo o parti per trilione. Questi sistemi sono indispensabili nella produzione di semiconduttori, nella sintesi di materiali avanzati, nella produzione farmaceutica e nella strumentazione analitica.

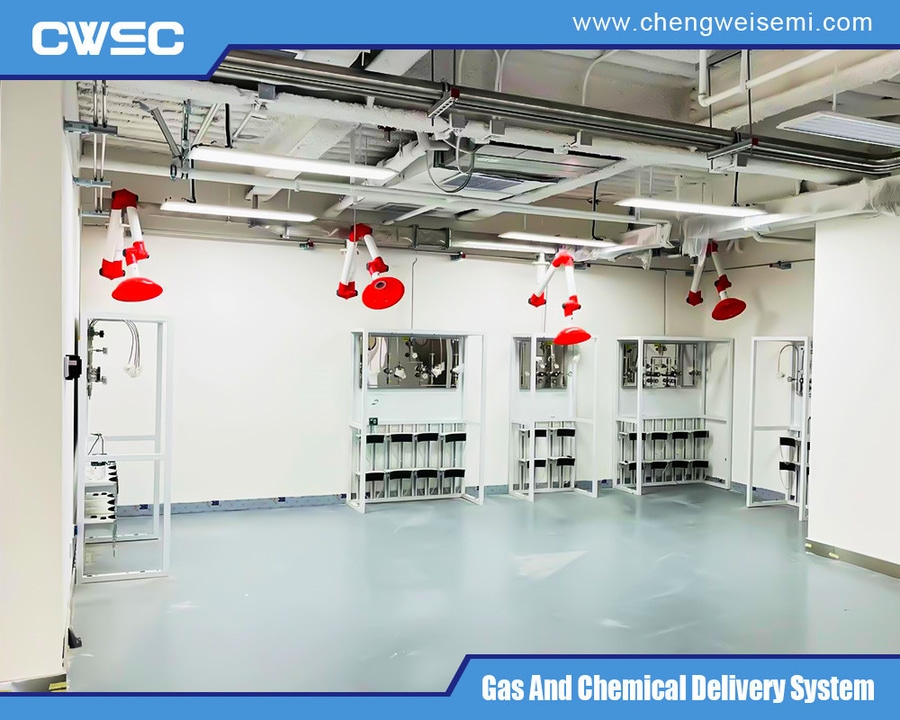

sistema di erogazione di gas ad altissima purezza
sistema di erogazione di gas ad altissima purezza
Nozioni fondamentali sui requisiti di altissima purezza
Gas quali azoto, argon, elio, idrogeno, ossigeno e vari gas speciali reattivi sono abitualmente richiesti ad altissima purezza. Nella produzione di semiconduttori, l’umidità residua, l’ossigeno, gli idrocarburi o le particelle metalliche a concentrazioni superiori a poche parti per miliardo possono causare difetti negli strati epitassiali, negli ossidi di gate o nelle interconnessioni. Di conseguenza, il sistema di erogazione di gas ad altissima purezza deve impedire la contaminazione proveniente dalla bombola o dalla fonte sfusa in ogni segmento della rete di distribuzione.

La purezza viene mantenuta grazie a una combinazione di selezione dei materiali, preparazione delle superfici, progettazione dei componenti e monitoraggio continuo. L’architettura del sistema inizia tipicamente dalla fonte del gas — bombole ad alta pressione, rimorchi cisterna o serbatoi di stoccaggio di gas liquido sfuso — e termina presso l’apparecchiatura di processo o lo strumento di laboratorio. Tra questi punti si trovano regolatori di pressione, depuratori, filtri, valvole, tubazioni, raccordi e sistemi di scarico o sfiato, tutti progettati e assemblati in condizioni controllate.

Componenti principali di un sistema di erogazione di gas ad altissima purezza
Un sistema completo di erogazione di gas ad altissima purezza è costituito da diversi sottosistemi interdipendenti.

Fonte e regolazione primaria. Le bombole di gas speciali sono dotate di valvole ad alta integrità, spesso con tenuta a membrana o a soffietto, per ridurre al minimo il volume interno ed eliminare le guarnizioni in elastomero che possono rilasciare gas. I regolatori primari riducono la pressione della bombola preservandone la purezza; sono dotati di corpi in acciaio inossidabile elettrolucidato, tenute metallo su metallo e una superficie a contatto con il fluido ridotta al minimo. Per i sistemi di distribuzione all’ingrosso, le fasi di vaporizzazione e di purificazione primaria possono essere integrate alla fonte.

Purificazione e filtrazione. I depuratori di gas in linea rimuovono le impurità residue quali umidità, ossigeno, idrocarburi e anidride carbonica. I depuratori a getter, catalitici o ad adsorbimento vengono selezionati in base alla composizione chimica del gas. I filtri antiparticolato con granulometria nominale di 0,003 µm o inferiore catturano gli aerosol e le particelle metalliche generate da valvole o regolatori. Questi componenti sono tipicamente realizzati in acciaio inossidabile 316L o leghe avanzate con superfici interne rifinite a meno di 10 µin Ra (rugosità media) ed elettrolucidate per ridurre i siti di adsorbimento.

Rete di distribuzione. La spina dorsale del sistema di erogazione dei gas ad altissima purezza è costituita dalla rete di tubazioni e raccordi. Le tubazioni in acciaio inossidabile 316L o 316L VIM/VAR senza saldatura, con superfici interne elettrolucidate, rappresentano lo standard del settore. I raccordi con saldatura orbitale o con tenuta frontale a guarnizione metallica (tipo VCR) garantiscono giunti a tenuta stagna e a basso contenuto di particelle. I volumi morti sono ridotti al minimo grazie a un’attenta progettazione del tracciato, al fine di prevenire il ristagno e la conseguente contaminazione. Per i gas altamente reattivi, possono essere impiegati materiali specializzati come l’Hastelloy o tubazioni rivestite.

Regolazione secondaria e erogazione al punto di utilizzo. Al punto di utilizzo, regolatori secondari, regolatori di portata massica e valvole di isolamento garantiscono un controllo preciso della pressione e della portata. Questi dispositivi devono presentare bassi tassi di perdita (tipicamente <1×10⁻⁹ atm·cc/s di elio), una generazione minima di particelle e resistenza alla corrosione. I collettori con commutazione automatica garantiscono un'erogazione continua quando si utilizzano più bombole, incorporando sequenze di spurgo che impediscono l’intrusione di aria ambiente.

Monitoraggio e controllo. Il monitoraggio continuo della purezza viene effettuato tramite analizzatori di gas residui, sensori di umidità, analizzatori di ossigeno e contatori di particelle integrati nel sistema di erogazione di gas ad altissima purezza. I trasduttori di pressione, i sensori di temperatura e i misuratori di portata trasmettono i dati ai sistemi di controllo di supervisione che attivano allarmi o arresti automatici quando i parametri si discostano dai valori di riferimento. I sistemi di spurgo e sfiato, che spesso utilizzano azoto o argon, mantengono una pressione positiva o facilitano l’evacuazione sicura delle linee di processo.

Considerazioni relative alla progettazione e alla fabbricazione
L’implementazione efficace di un sistema di erogazione di gas ad altissima purezza richiede un’attenzione rigorosa alla scienza dei materiali, alla fluidodinamica e alle pratiche di produzione pulita. La rugosità superficiale influenza direttamente l’adsorbimento e il desorbimento delle impurità; l’elettropolitura seguita dalla passivazione crea uno strato di ossido ricco di cromo che riduce la reattività. Tutti i componenti vengono puliti, asciugati e confezionati in condizioni di camera bianca, spesso certificate secondo la norma ISO Classe 5 o superiore.

La prova di tenuta all’elio con valori inferiori a 1×10⁻⁹ atm·cc/s è uno standard sia per i singoli componenti che per gli assemblaggi completi. Il conteggio delle particelle in condizioni di flusso di gas verifica la pulizia. La compatibilità dei materiali deve essere valutata per ciascun gas: l’idrogeno richiede attenzione per l’infragilimento, mentre i gas corrosivi come il cloruro di idrogeno o l’ammoniaca richiedono leghe o rivestimenti specializzati.

Il layout del sistema privilegia percorsi brevi e continui con curve graduali per ridurre al minimo le cadute di pressione e le turbolenze che potrebbero generare particelle. La gestione termica impedisce la formazione di condensa nelle linee che trasportano gas con punti di rugiada elevati o provenienti da fonti criogeniche. Interblocchi di sicurezza, valvole di sovracorrente e monitoraggio dei gas tossici sono integrati laddove vengono gestiti gas pericolosi, garantendo che gli obiettivi di purezza non compromettano la sicurezza del personale o della struttura.

Applicazioni in diversi settori
Nella produzione di semiconduttori, i sistemi di erogazione di gas ad altissima purezza forniscono gas di processo per la deposizione chimica da vapore, l’incisione, l’impianto ionico e la ricottura. Miglioramenti della resa di diversi punti percentuali sono stati attribuiti alla riduzione dei contaminanti trasportati dai gas. Nei settori farmaceutico e biotecnologico, questi sistemi erogano azoto e ossigeno per l’inertizzazione, la spargitura e il controllo dei bioreattori, dove la purezza microbica o chimica è fondamentale. I laboratori analitici si affidano a gas vettori e gas per rilevatori ad altissima purezza per la gascromatografia e la spettrometria di massa, al fine di raggiungere bassi limiti di rilevabilità. Le applicazioni emergenti nella produzione additiva, nella ricerca sull’informatica quantistica e nella produzione di celle a combustibile ampliano ulteriormente la domanda di sistemi affidabili di erogazione di gas ad altissima purezza.

Migliori pratiche operative e manutenzione
Le prestazioni a lungo termine di un sistema di erogazione di gas ad altissima purezza dipendono da procedure operative rigorose. La sostituzione delle bombole segue rigorosi protocolli di spurgo che utilizzano gas inerte purificato per eliminare l’ingresso di aria. La certificazione periodica della purezza in più punti della rete consente di rilevare il degrado dei depuratori o dei filtri. I programmi di sostituzione dei componenti si basano sul volume cumulativo di gas trattato piuttosto che esclusivamente sul tempo trascorso. La documentazione relativa ai certificati dei materiali, alle mappe di saldatura e ai registri delle prove di tenuta supporta gli audit di qualità e la risoluzione dei problemi di processo.

Sfide e miglioramento continuo
Nonostante la tecnologia sia ormai matura, permangono alcune sfide. La generazione di particelle dovuta all’usura meccanica di valvole e regolatori, la permeazione attraverso le guarnizioni polimeriche (ove ancora utilizzate) e la contaminazione incrociata durante il cambio di gas richiedono un’attenzione ingegneristica costante. Le pressioni sui costi stimolano gli sforzi volti a ridurre l’ingombro e il consumo energetico, mantenendo al contempo le prestazioni. I progressi nella tecnologia dei sensori consentono il rilevamento in tempo reale delle impurità a concentrazioni più basse, permettendo una manutenzione predittiva anziché una sostituzione reattiva.

La ricerca sui materiali continua a esplorare nuove leghe, trattamenti superficiali e componenti realizzati con produzione additiva che riducono ulteriormente la superficie interna e migliorano la saldabilità. L’integrazione con i sistemi di gestione degli impianti e i gemelli digitali supporta l’ottimizzazione delle portate, della stabilità della pressione e della purezza in grandi installazioni con più strumenti.

sistema di erogazione di gas ad altissima purezza
sistema di erogazione di gas ad altissima purezza
Conclusione
Un sistema di distribuzione di gas ad altissima purezza è ben più di un semplice insieme di tubi e valvole; è un sistema continuo progettato con cura per preservare l’integrità dei gas dalla fonte al processo. Attraverso la selezione di materiali appropriati, la fabbricazione di precisione, la pulizia rigorosa e il monitoraggio continuo, questi sistemi raggiungono i livelli di purezza richiesti dalla moderna produzione ad alta tecnologia. Man mano che le dimensioni dei dispositivi si riducono, la sensibilità analitica aumenta e emergono nuove applicazioni, i requisiti prestazionali richiesti ai sistemi di distribuzione di gas ad altissima purezza continueranno a crescere. Gli ingegneri e i progettisti di impianti che padroneggiano i principi qui illustrati saranno in grado di fornire un approvvigionamento di gas affidabile e privo di contaminazioni, a garanzia della qualità dei prodotti e della capacità di processo per gli anni a venire.

Per ulteriori informazioni sui sistemi di erogazione di gas ad altissima purezza, è possibile visitare il sito di Chengwei Semiconductor all’indirizzo https://www.chengweisemi.com/product/.
