Ingegneria avanzata dei sistemi di trasporto dei fanghi nella produzione di semiconduttori con nodi inferiori a 3 nm

Introduzione al CMP e alla logistica dei fluidi
Nella moderna produzione di semiconduttori, la spinta verso architetture con nodi inferiori a 3 nm ha posto requisiti senza precedenti ai processi di planarizzazione chimico-meccanica (CMP). Man mano che le dimensioni delle caratteristiche si riducono fino a raggiungere la scala atomica, il raggiungimento di una planarità globale assoluta su wafer di silicio multistrato diventa un prerequisito fondamentale per la successiva esposizione litografica. Il CMP si basa in larga misura sulla combinazione sinergica dell’incisione chimica e dell’abrasione meccanica per rimuovere i materiali in eccesso, quali rame, tungsteno, cobalto e vari film dielettrici. La componente chimica ammorbidisce lo strato superficiale, mentre le particelle abrasive su scala nanometrica sospese in un mezzo liquido rimuovono meccanicamente il materiale che ha reagito.

L’anello critico che collega la gestione delle sostanze chimiche in grandi quantità al tampone di lucidatura vero e proprio è il sistema di erogazione della sospensione (Slurry Delivery System, SDS). Un SDS è un’infrastruttura di ingegneria dei fluidi ad altissima purezza progettata per trasportare, miscelare ed erogare sospensioni abrasive altamente sensibili dalle sale chimiche centrali direttamente alle apparecchiature del punto di utilizzo (POU). A differenza dei prodotti chimici industriali standard, le sospensioni chimiche sono miscele complesse, non newtoniane e colloidali contenenti abrasivi altamente concentrati come la silice, l’allumina o la ceria. La gestione di questi fluidi richiede un delicato equilibrio tra portata volumetrica precisa, dispersione uniforme, stabilità chimica e prevenzione della microcontaminazione, poiché qualsiasi deviazione può portare a perdite catastrofiche di resa.

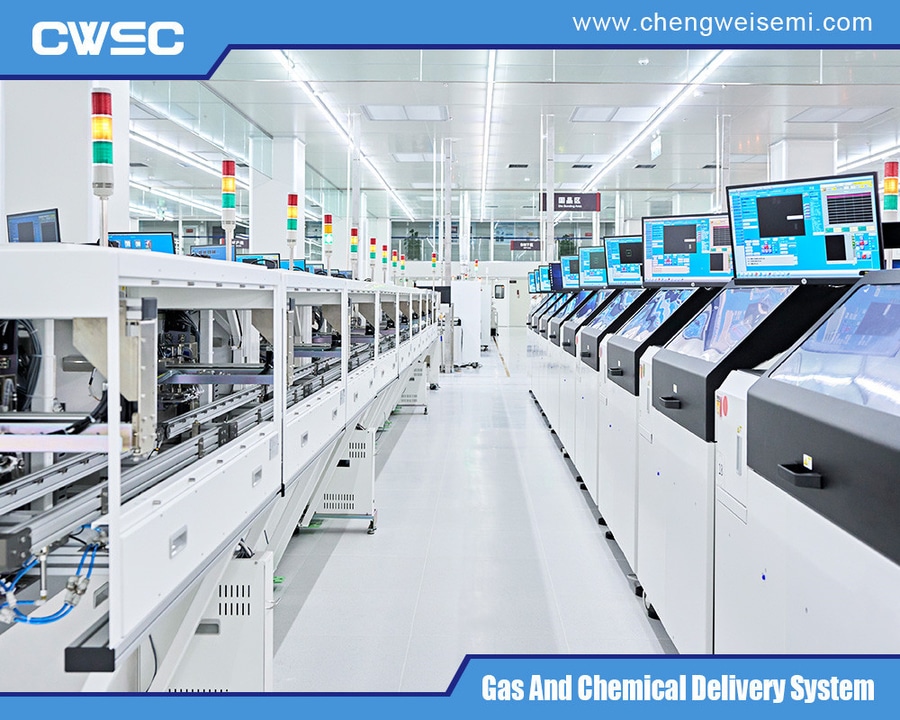

Sistema di erogazione delle sospensioni
Sistema di erogazione delle sospensioni
Dinamica dei fluidi e gestione reologica
La sfida principale nella progettazione di un sistema di erogazione delle sospensioni deriva dal comportamento reologico intrinseco delle sospensioni colloidali. Le sospensioni presentano caratteristiche di viscosità dipendenti dal tempo e dal taglio. Se una sospensione rimane stagnante o subisce forze di taglio insufficienti, le particelle iniziano a depositarsi fuori dalla sospensione sotto l’influenza della gravità. Questo fenomeno, noto come sedimentazione delle particelle, porta all’accumulo di solidi all’interno delle linee di alimentazione, nei tratti morti e nelle cavità delle valvole, con conseguenti gravi squilibri di distribuzione e intasamenti.

Al contrario, se il fluido è sottoposto a un taglio meccanico eccessivo — come quello generato da giranti ad alto numero di giri al minuto o da brusche cadute di pressione attraverso orifizi stretti — le barriere protettive elettrostatiche o steriche che circondano i nano-abrasivi vengono superate. Ciò innesca una coagulazione indotta dal taglio, che porta le singole particelle ad aggregarsi in cluster su scala macro o “particelle di grandi dimensioni” (LP). In un ambiente di processo con dimensioni inferiori a 3 nm, queste particelle agglomerate agiscono come elementi da taglio sulla superficie del wafer, creando micrograffi, segni di vibrazione e linee aperte che rovinano interi lotti di produzione. Pertanto, il circuito del fluido all’interno di un SDS deve mantenere una velocità di ricircolo continua, a basso taglio e uniforme (tipicamente compresa tra 0,5 e 1,5 metri al secondo) per impedire sia la sedimentazione che l’aggregazione.

Architettura hardware e progettazione delle tubazioni
Per garantire un ricircolo continuo a basso taglio, l’infrastruttura fisica di un sistema di distribuzione della sospensione (Slurry Delivery System) deve evitare i modelli standard di tubazione. Ogni componente lungo il percorso del fluido viene valutato in base al suo impatto sulle dinamiche dello strato limite. Per le linee di trasporto dei prodotti chimici vengono selezionati fluoropolimeri di altissima purezza, principalmente perfluoroalcossi (PFA) e polivinilidenfluoruro (PVDF) ad alta purezza, grazie alla loro eccezionale inerzia chimica, alla finitura superficiale liscia e alle proprietà di lisciviazione minima dei metalli in traccia. I giunti meccanici sono ridotti al minimo a favore della saldatura orbitale continua o di raccordi svasati non a contatto con il fluido, per mantenere un profilo della superficie interna ininterrotto.

I tracciati delle tubazioni sono progettati per eliminare i “tratti morti” — sacche di fluido stagnante dove la sospensione può accumularsi e seccarsi. Qualsiasi sospensione essiccata finirà per sfaldarsi in agglomerati, migrando nuovamente nel circuito di alimentazione principale e fungendo da fonte di microcontaminazione. Le curve e i gomiti sono realizzati con ampi raggi di curvatura (tipicamente 5D o 10D) anziché con raccordi a 90 gradi a angolo acuto, per mantenere condizioni di flusso laminare o transitorio e prevenire picchi di taglio localizzati. Le valvole all’interno del sistema di distribuzione della sospensione devono presentare design specializzati non a contatto con il fluido, di tipo a diga o a membrana, che isolino l’attuatore meccanico dal percorso del fluido, fornendo al contempo una cavità interna liscia e autodrenante.

Tecnologie di pompaggio e prevenzione del taglio
La scelta della tecnologia di pompaggio rappresenta una delle decisioni più critiche nella progettazione dei sistemi di trasporto delle sospensioni. Le pompe centrifughe convenzionali o a pistone a spostamento positivo non sono adatte ai circuiti delle sospensioni CMP a causa delle zone di contatto ad alto taglio tra giranti, tenute e corpi pompa. I sistemi moderni utilizzano invece meccanismi di pompaggio specializzati a basso taglio. Tra i più diffusi vi sono le pompe centrifughe a levitazione senza cuscinetti e le pompe pneumatiche a soffietto.

Le pompe a levitazione senza cuscinetti utilizzano la levitazione magnetica per sospendere il rotore all’interno dell’alloggiamento della pompa, eliminando tutti i cuscinetti meccanici, gli alberi e le tenute dinamiche. In assenza di punti di contatto fisico, il fluido subisce un attrito meccanico e uno sforzo di taglio minimi, preservando la distribuzione granulometrica (PSD) della sospensione abrasiva per milioni di cicli. Le pompe pneumatiche a soffietto, d’altra parte, utilizzano espansioni alternate di aria pressurizzata per spostare delicatamente il fluido all’interno di soffietti flessibili in fluoropolimero. Queste pompe funzionano a basse frequenze di corsa per ridurre al minimo le velocità interne del fluido e la turbolenza, garantendo che le delicate formulazioni colloidali rimangano strutturalmente uniformi dal serbatoio al pad dello strumento CMP.

Filtrazione avanzata e controllo della contaminazione
La filtrazione all’interno di un sistema di erogazione di sospensioni è fondamentalmente un processo di classificazione multistadio piuttosto che una semplice rimozione di particelle. L’obiettivo non è quello di catturare tutta la materia solida, ma piuttosto di estrarre le particelle di grandi dimensioni (LPC) e gli agglomerati, consentendo al contempo il passaggio senza ostacoli dei nanoabrasivi attivi e nominali. Ciò richiede filtri a profondità altamente specializzati e filtri a membrana pieghettata con soglie di ritenzione assoluta definite con precisione, spesso comprese tra 0,1 e 0,5 micron a seconda dell’applicazione CMP.

Le configurazioni dei filtri sono tipicamente dispiegate in topologie seriali, a partire da filtri a profondità grossolani presso la stazione di alimentazione in massa per catturare il materiale aggregato formatosi durante il trasporto chimico o la miscelazione. I filtri di classificazione intermedi sono posizionati lungo il circuito principale di ricircolo, mentre i filtri ultrafini al punto d’uso (POU) sono installati immediatamente a monte degli ugelli di erogazione sui tavoli di lucidatura. Il monitoraggio delle differenze di pressione attraverso questi alloggiamenti dei filtri è fondamentale; un aumento della caduta di pressione indica un intasamento del filtro o la formazione localizzata di un deposito, che, se non gestita, può alterare la portata volumetrica della sospensione e i profili di taglio.

Strumentazione analitica, automazione e monitoraggio
Il mantenimento dell’uniformità chimica richiede una serie automatizzata di strumenti analitici integrati direttamente nel sistema di erogazione della sospensione. Reti di sensori in tempo reale monitorano le caratteristiche fisiche e chimiche chiave, tra cui pH, conducibilità elettrica, densità e temperatura. Per i processi avanzati dei nodi, moduli di miscelazione automatizzati eseguono il dosaggio di precisione di acqua deionizzata (DIW), additivi chimici e matrici di sospensione concentrate utilizzando regolatori di flusso massico a circuito chiuso (MFC) e bilance di alta precisione.

Inoltre, vengono utilizzati contatori ottici di particelle in linea (OPC) per monitorare l’andamento del LPC senza interrompere il flusso di produzione. Se viene rilevato un aumento del numero di particelle di grandi dimensioni, indicativo di aggregazione localizzata o di sfondamento del filtro, la rete di controllo automatizzata può attivare immediatamente un allarme, deviare il percorso del fluido interessato verso un circuito di isolamento o attivare sistemi di filtrazione di riserva. Questo livello di ciclo di retroazione automatizzato garantisce che le proprietà fisiche della sospensione rimangano rigorosamente entro i limiti accettabili del controllo statistico di processo (SPC) prima che il fluido raggiunga un wafer di produzione di alto valore.

Sistema di erogazione della sospensione
Sistema di erogazione della sospensione
Conclusioni e tendenze future
Il sistema di erogazione della sospensione si è evoluto da semplice utilità di supporto a tecnologia fondamentale per l’attuazione dei processi all’interno delle fonderie avanzate di semiconduttori. La gestione del delicato equilibrio tra cinetica dei fluidi, sicurezza meccanica e controllo della microcontaminazione è fondamentale per ottenere rese sostenibili a dimensioni inferiori a 3 nm. Man mano che il settore avanza verso architetture di nuova generazione come i nanosfogli Gate-All-Around (GAA) e le reti di alimentazione sul retro (BSPDN), la complessità dei processi CMP non farà che aumentare, richiedendo composizioni chimiche delle sospensioni ancora più sofisticate.

Lo sviluppo futuro degli SDS si concentrerà probabilmente sull’integrazione di algoritmi di apprendimento automatico per la manutenzione predittiva dei sistemi di filtrazione, sull’utilizzo di sensori intelligenti avanzati in grado di effettuare analisi chimiche multispettrali continue e sul perfezionamento della meccanica dei fluidi per gestire sospensioni altamente abrasive e progettate su misura. Affrontando queste sfide logistiche relative ai fluidi con rigoroso approccio ingegneristico, le tecnologie dei sistemi di erogazione delle sospensioni (Slurry Delivery System) continuano a colmare il divario tra la progettazione chimica e la fabbricazione fisica dei dispositivi.

Per ulteriori informazioni sui sistemi di trasporto delle sospensioni, è possibile visitare il sito di Chengwei Semiconductor all’indirizzo https://www.chengweisemi.com/slurry-delivery-system-sds/.
