Collettore di commutazione gas TMA a doppia faccia (A/B) per fornitura ininterrotta

Collettore di commutazione gas TMA a doppia faccia (A/B) per fornitura ininterrotta

Nel mondo della fabbricazione di semiconduttori, della scienza dei materiali avanzati e della ricerca all'avanguardia, dove la precisione è fondamentale, la continuità dell'alimentazione del gas di processo non è solo una comodità, ma un imperativo assoluto. Qualsiasi interruzione, per quanto breve, può portare a risultati catastrofici: lotti di wafer rovinati, deposizioni di film sottili compromesse, esperimenti invalidati e ingenti perdite finanziarie. Tra la miriade di gas speciali utilizzati, il trimetilalluminio (TMA) si distingue come precursore critico, ma anche impegnativo, per la deposizione a strati atomici (ALD) e la deposizione chimica da fase vapore metallorganica (MOCVD). La sua natura piroforica e sensibile all'umidità richiede una gestione che rispetti i più elevati standard di sicurezza e affidabilità. Per soddisfare questa duplice esigenza di alimentazione continua e funzionamento sicuro, il collettore di commutazione del gas TMA a doppio lato (A/B) è diventato la pietra angolare della progettazione dei sistemi di alimentazione del gas. Questo articolo tecnico approfondisce l'architettura, i principi operativi, i vantaggi e le migliori pratiche di implementazione di questo sistema essenziale.

L'esigenza critica: fornitura ininterrotta di TMA
Il TMA è un precursore liquido, conservato in un gorgogliatore o in un'ampolla, e trasportato a uno strumento di processo tramite un gas vettore (tipicamente azoto o argon). I processi di deposizione che consente, come l'ALD di Al₂O₃, sono spesso ciclici e sensibili al fattore tempo. Un'interruzione nel flusso del precursore interrompe le reazioni superficiali autolimitanti, causando uno spessore del film non uniforme, una stechiometria alterata e scarse prestazioni del dispositivo.

La sfida principale deriva dalla fornitura limitata di una bombola a singola fonte. L'esaurimento è inevitabile. In un sistema a singola fonte, la sostituzione della bombola richiede un arresto completo: isolamento dell'utensile, sfiato delle linee, sostituzione della bombola pericolosa, spurgo e ristabilizzazione. Questi tempi di fermo possono durare ore, compromettendo l'utilizzo dell'utensile e la produttività.

Il collettore di commutazione A/B risolve elegantemente questo problema introducendo la ridondanza. Integra due lati di alimentazione identici (Lato A e Lato B) in una linea di mandata comune, consentendo a un lato di essere in servizio attivo mentre l'altro è tenuto in modalità di pronto all'uso o di riserva . Il passaggio da una bombola primaria esaurita a una bombola secondaria piena può essere eseguito senza interruzioni, senza alcun flusso di interruzione del processo.

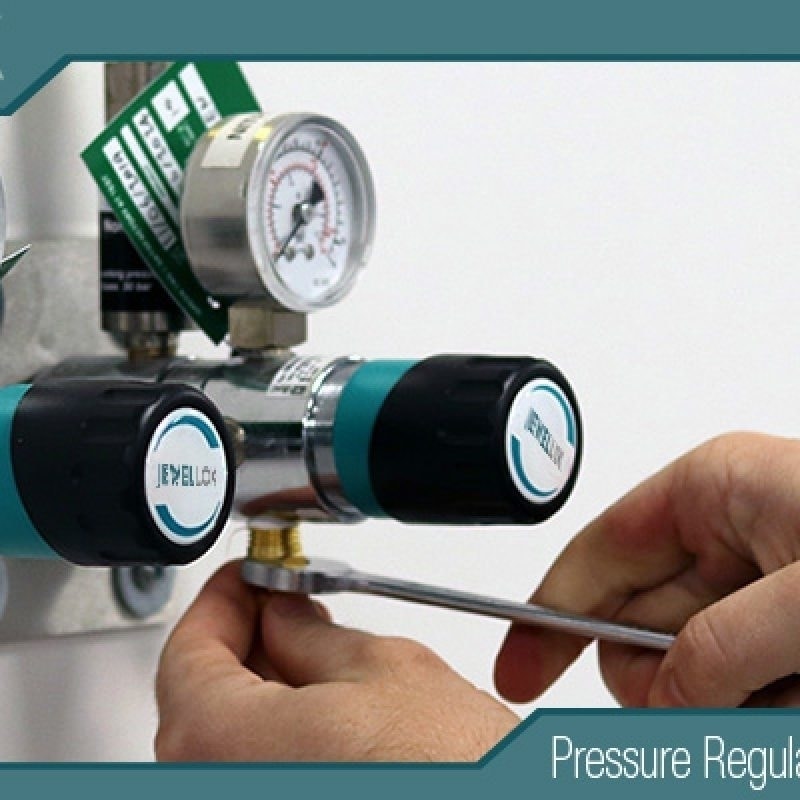

produttore di regolatori di gas speciali ad alta purezza
Architettura del sistema e componenti chiave
Un collettore di commutazione del gas TMA a doppia faccia, progettato con cura, è un capolavoro di valvole di precisione, sensori e dispositivi di sicurezza. La sua progettazione privilegia sicurezza, purezza e affidabilità.

Componenti principali:

Contenimento primario: Due bombole di gas TMA (gorgogliatori), ciascuna alloggiata all'interno di un armadio o contenitore dedicato e ventilato per la segregazione dei gas pericolosi.

Valvole di isolamento: valvole ad alta integrità, con membrana o soffietto, isolano ciascuna sezione principale. Ciò include valvole di uscita delle bombole, valvole di ingresso/uscita del collettore e valvole di spurgo.

Gruppo valvole di commutazione: il cuore del sistema. Si tratta in genere di un sofisticato blocco valvole ad azionamento pneumatico o di un insieme di valvole interbloccate configurate per garantire che sia attivo un solo percorso del gas in un dato momento. Le configurazioni più comuni prevedono uno schema a "Y" o a "T" in cui convergono le uscite dei lati A e B.

Regolazione e controllo della pressione:

Regolatori: Ciascun lato impiega un regolatore a membrana dedicato, ad alta purezza, per controllare la pressione del gas vettore verso il gorgogliatore. Una pressione costante è fondamentale per il funzionamento stabile del gorgogliatore e per le prestazioni del regolatore di flusso di massa (MFC) a valle.

Regolatori di flusso di massa (MFC): situati a valle del gruppo di commutazione, gli MFC dosano con precisione il gas vettore che fluisce verso l'utensile di processo. In alcune configurazioni, ciascun lato può avere il proprio MFC per un controllo più preciso.

Trasduttori e sensori di pressione: fondamentali per l'automazione e il controllo.

Pressione della bombola: monitora la pressione della fonte per segnalare un calo. Un brusco calo indica la necessità di sostituire la bombola.

Pressione di consegna: garantisce che la pressione rimanga entro i limiti stabiliti per l'MFC e il processo.

Pressione di spurgo: verifica la corretta esecuzione del ciclo di spurgo.

Sistema di spurgo: un collettore di spurgo dedicato ad azoto ad alta purezza è parte integrante del sistema. Consente l'evacuazione e lo spurgo in sicurezza del lato di riserva durante la sostituzione delle bombole e, se necessario, lo spurgo della linea comune. Gli sfiati di spurgo sono convogliati verso un apposito depuratore di gas di scarico o un sistema di abbattimento per TMA.

Rilevamento perdite: i rilevatori di gas tossici (per TMA) installati all'interno dell'armadio e del condotto di scarico rilevano eventuali perdite, attivando allarmi e arresti di sicurezza automatici.

Sistema di controllo e interfaccia utente: un controllore logico programmabile (PLC) o un pannello di controllo dedicato per il gas automatizza la sequenza di funzionamento, monitora i sensori e gestisce i dispositivi di sicurezza. Un touchscreen locale o un'interfaccia remota fornisce informazioni sullo stato (ad esempio, "Lato A IN SERVIZIO", "Lato B IN STANDBY VUOTO") e consente l'esecuzione di funzioni di override manuale.

Modalità operative e sequenza di commutazione
Il sistema funziona in modalità distinte, ma la sequenza di commutazione è la procedura critica.

Modalità operativa standard:

Lato A (Servizio): La valvola di uscita della bombola è aperta, il suo regolatore è impostato sulla pressione di processo e il gruppo valvola di commutazione è posizionato in modo da consentire il flusso dal lato A al MFC comune e all'uscita.

Lato B (Standby): La bombola è piena, pressurizzata e collegata. La sua valvola di uscita è chiusa, ma il lato collettore è in pressione e pronto. Il sistema sta monitorando attivamente la pressione del lato A.

Sequenza di cambio automatico (attivata dalla bassa pressione sul lato A):

Avvio: Il PLC rileva che la pressione della sorgente del lato A scende al di sotto di una soglia preimpostata.

Verifica preliminare al passaggio: il sistema verifica che il lato B si trovi in ​​uno stato "Standby" valido (pressione adeguata, assenza di allarmi attivi).

Sequenziamento delle valvole:

Il gruppo della valvola di commutazione inizia ad azionarsi. I progetti più avanzati utilizzano una sequenza "chiusura prima della chiusura", in cui il percorso verso il lato B viene stabilito prima di chiudere il percorso dal lato A. Questo è il segreto per ottenere una pressione transitoria pari a zero e un flusso ininterrotto.

La commutazione avviene in millisecondi, con l'MFC a valle che compensa qualsiasi fluttuazione trascurabile.

Aggiornamento di stato: Lo stato del sistema cambia: Lato B IN SERVIZIO , Lato A IN STANDBY VUOTO.

Allarme e notifica: il sistema attiva un allarme "Livello cilindro basso", avvisando il personale addetto alla manutenzione che il lato A necessita di essere sostituito. È fondamentale notare che il processo continua senza interruzioni utilizzando il lato B.

Sostituzione del cilindro sul lato di standby vuoto (lato A):

Isolamento: Un operatore, seguendo le procedure di lavoro sicure, avvia una routine di "Preparazione per la sostituzione della bombola". Il PLC garantisce che l'uscita comune sia isolata dal lato A.

Spurgo: Il PLC esegue automaticamente un ciclo multiplo di evacuazione e spurgo con azoto della tubazione isolata del lato A per rimuovere tutti i vapori residui di TMA.

Sostituzione sicura: dopo la verifica dello spurgo e con i rilevatori di perdite che confermano un ambiente sicuro, la bombola vuota viene scollegata e ne viene installata una nuova.

Controllo delle perdite e preparazione: il nuovo collegamento della bombola viene sottoposto a un controllo delle perdite in pressione. Una volta convalidato, il lato A viene portato alla pressione di standby e il suo stato viene aggiornato a STANDBY FULL, pronto per il successivo cambio.

Vantaggi e benefici tecnici
Fornitura veramente ininterrotta: elimina i tempi di inattività del processo associati all'esaurimento della fonte, massimizzando i tempi di attività degli strumenti e la produttività.

Maggiore sicurezza: i cambi di configurazione automatizzati riducono le manipolazioni manuali delle valvole in prossimità di fonti di gas pericolose. Il sistema di spurgo integrato e il monitoraggio continuo delle perdite garantiscono un efficace contenimento del rischio.

Stabilità e resa del processo: mantiene una pressione e un flusso di erogazione del precursore costanti, eliminando le perturbazioni che causano difetti nel film. Ciò migliora direttamente la resa e la ripetibilità del processo.

Flessibilità operativa: consente la manutenzione programmata (ad esempio, la manutenzione dei regolatori) sul lato di riserva senza interrompere la produzione. Permette inoltre di testare nuove formulazioni di bombole senza rischi per il processo.

Registrazione e tracciabilità dei dati: il sistema di controllo registra tutti gli eventi di cambio formato, i dati di pressione e gli stati di allarme, fornendo dati preziosi per la manutenzione preventiva e le verifiche di processo.

Considerazioni sull'applicazione e best practice
L'implementazione di un collettore TMA a doppia faccia richiede un'attenta pianificazione:

Compatibilità dei materiali: tutte le parti a contatto con il fluido devono essere compatibili con TMA. In genere, ciò richiede acciaio inossidabile di alta qualità (316L EP), con finiture elettrolucidate ad altissima purezza (UHP) e connessioni sigillate con metallo (VCJ®/CF) per prevenire reazioni e la generazione di particelle.

Purezza e degassamento: il sistema deve essere pulito meticolosamente (secondo gli standard SEMI o simili) e sottoposto a trattamento termico sotto vuoto per raggiungere i livelli di purezza necessari e ridurre al minimo l'umidità e l'ossigeno, che degradano il TMA.

Purezza del gas vettore: il gas vettore azoto o argon deve essere di elevata purezza (ad esempio, 99.999% o superiore) con purificatori dedicati per rimuovere le tracce residue di H₂O e O₂.

Integrazione con i sistemi dell'impianto: il collettore deve interfacciarsi con il sistema centrale di monitoraggio dei gas tossici, con il sistema di aspirazione/depurazione dell'impianto e, spesso, con il sistema di controllo del quadro gas (GCCS) o il sistema di gestione della produzione (MES) dell'intero impianto per la gestione delle scorte.

Manutenzione preventiva: programmi di manutenzione regolari per test di tenuta, controlli delle prestazioni dei regolatori e verifica dell'azionamento delle valvole sono essenziali per mantenere l'integrità del sistema.


Produttori di regolatori di gas speciali ad alta purezza
Conclusione
Il collettore di commutazione gas a doppio lato (A/B) TMA è molto più di un semplice impianto idraulico; è un sistema di sicurezza e produttività completamente integrato e automatizzato. Risponde direttamente alle principali sfide della gestione di precursori pericolosi e di alto valore in ambienti di produzione continua. Garantendo un'alimentazione ininterrotta, salvaguarda cicli di produzione multimilionari, consente la fabbricazione costante di dispositivi su scala nanometrica e fornisce l'affidabilità operativa di cui le industrie ad alta tecnologia hanno bisogno. Con il restringersi delle tolleranze di processo e l'aumento dei costi di interruzione, il ruolo di sistemi di erogazione del gas robusti e intelligenti come questo diventerà sempre più centrale per operazioni di produzione e ricerca sicure e di successo. Investire in un collettore A/B progettato, installato e manutenuto correttamente non è una spesa, ma una polizza assicurativa fondamentale per la qualità, la produttività e la sicurezza.
