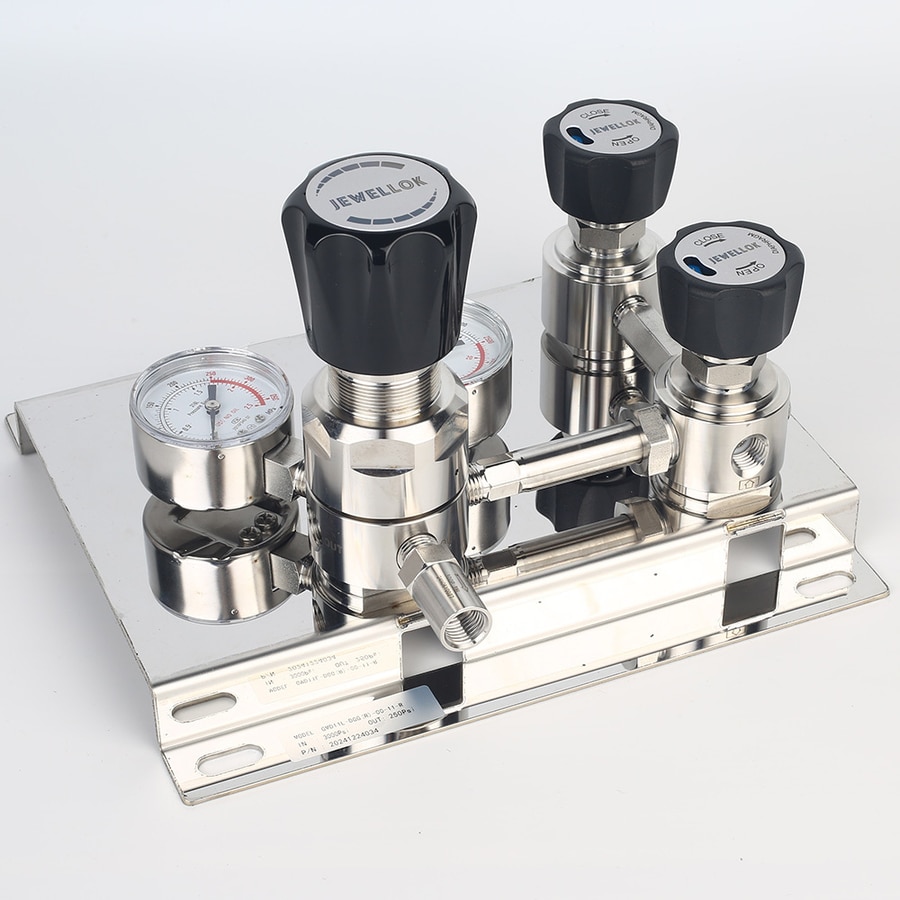

Valvola di riduzione della pressione PH3 UHP appositamente progettata per gas altamente tossici e autoincendiabili

Valvola di riduzione della pressione PH3 UHP appositamente progettata per gas altamente tossici e autoincendiabili

La gestione sicura dei gas speciali è un elemento fondamentale della moderna produzione ad alta tecnologia, in particolare nei settori dei semiconduttori e del fotovoltaico. Tra i gas più critici vi sono quelli altamente tossici e piroforici come la fosfina (PH₃), utilizzata nei processi di drogaggio e deposizione. Le tradizionali apparecchiature di controllo della pressione sono spesso inadeguate per tali fluidi, dove anche la minima perdita o incompatibilità dei materiali può causare guasti catastrofici. Questo articolo approfondisce l'ingegneria specializzata delle valvole di riduzione della pressione ad altissima purezza (UHP), progettate specificamente per il contenimento e il controllo preciso di gas come la PH₃. Analizziamo i requisiti di progettazione critici – materiali di costruzione, tenuta stagna, ridondanze di sicurezza e controllo della contaminazione – che trasformano un regolatore standard in un componente di sicurezza vitale, consentendo il progresso tecnologico e garantendo al contempo la sicurezza operativa e la tutela dell'ambiente.


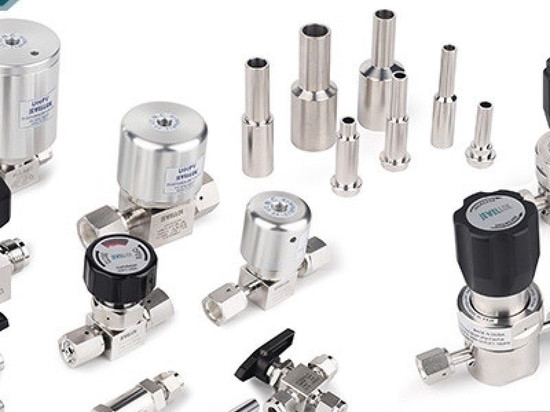

produttori di regolatori di gas speciali ad alta pressione
Il profilo di rischio unico del PH₃
La fosfina (PH₃) è un gas incolore, infiammabile e altamente tossico, con un caratteristico odore pungente. È spontaneamente infiammabile nell'aria a concentrazioni superiori al suo limite inferiore di infiammabilità (~1.8%) ed è letale per l'uomo a concentrazioni molto basse (TLV-TWA di 0.3 ppm). Il suo principale utilizzo industriale è come fonte di drogante nella fabbricazione di semiconduttori e nella produzione di semiconduttori composti come il fosfuro di gallio. Questa combinazione di tossicità, piroforicità e il suo ruolo critico nei processi sensibili crea una serie di requisiti unici per i componenti di movimentazione dei fluidi.

Una valvola di riduzione della pressione standard, progettata per gas inerti, diventa un potenziale singolo punto di guasto in un'applicazione di questo tipo. L'imperativo si sposta dalla mera regolazione della pressione al contenimento assoluto, al funzionamento a prova di guasto e all'erogazione di gas ultrapuro. La valvola di riduzione della pressione PH₃ UHP non è un adattamento, ma una riprogettazione completa per affrontare questa sfida. La sua missione principale è triplice: ridurre la pressione della bombola o della sorgente a una pressione di erogazione sicura e utilizzabile con estrema precisione; prevenire qualsiasi perdita di gas verso l'esterno; e garantire che il gas erogato sia privo di contaminanti che potrebbero compromettere la resa del processo o reagire pericolosamente con il gas stesso.

Imperativi di progettazione fondamentali
La filosofia di progettazione di una valvola PH₃ è governata dal principio "Safety by Design". Ogni sottosistema viene esaminato attentamente per individuare potenziali modalità di guasto legate alle proprietà del gas.

1. Scienza dei materiali e resistenza alla corrosione
Il PH₃, soprattutto nella sua qualità UHP, può decomporsi in determinate condizioni formando specie di fosforo più reattive. Può anche essere corrosivo in presenza di umidità. Pertanto, la selezione del materiale è fondamentale.

Corpo e componenti interni: acciai inossidabili di alta qualità (ad esempio, 316L VIM/VAR o equivalenti) con eccezionali finiture interne elettrolucidate sono di serie. L'elettrolucidatura (Ra < 10 µin) riduce al minimo la superficie, diminuendo i siti di adsorbimento dei gas, la generazione di particelle e la potenziale decomposizione. Per le applicazioni più esigenti, i componenti nichelati o in monel offrono una maggiore resistenza alla corrosione.

Materiali per sedi e guarnizioni: questa è l'interfaccia più critica. Gli elastomeri sono generalmente evitati a causa dei rischi di permeazione e del potenziale degrado. Al loro posto, per la tenuta primaria, in particolare a livello della sede, si utilizzano guarnizioni metallo-metallo . Una sede in metallo morbido (ad esempio, nichel, argento) accoppiata a una valvola a fungo in metallo duro (acciaio inossidabile) garantisce una tenuta stagna anche a basse temperature. Per le tenute statiche, si utilizzano guarnizioni confinate realizzate con materiali speciali e impermeabili come i perfluoroelastomeri (ad esempio, Kalrez®) o connessioni completamente sigillate in metallo (tipo Conflat®), assicurandosi che non siano esposte alla pressione diretta della linea sul loro diametro esterno, che potrebbe causare estrusione e rottura.

2. Integrità delle perdite: il mandato di tolleranza zero
Uno standard di portata di perdita pari a 1 x 10⁻⁹ atm cc/sec o superiore non è solo una specifica; è un requisito non negoziabile. Questo si ottiene attraverso:

Costruzione interamente saldata: qualsiasi potenziale via di fuga, come ad esempio i raccordi filettati sul lato a contatto con il gas, viene eliminata. Il corpo valvola, i raccordi di ingresso/uscita e le linee di rilevamento sono saldati mediante saldatura TIG orbitale o laser in atmosfera controllata per prevenire l'ossidazione.

Isolamento a membrana: il cuore di qualsiasi regolatore di pressione è il suo elemento sensibile. Per la pressione parziale di ossigeno (PH₃), viene utilizzata una membrana metallica saldata anziché una elastomerica. Questa sigilla ermeticamente il gas di processo separandolo dalla camera della molla e dall'ambiente circostante. La membrana è progettata per flettersi entro i suoi limiti elastici per milioni di cicli senza subire affaticamento.

Design a doppia membrana (con chiusura di sicurezza): lo standard di riferimento per i sistemi a gas tossici. Questo sistema è caratterizzato da una membrana primaria in metallo saldato. Al di sotto di essa, è installata una membrana secondaria (solitamente elastomerica), il cui spazio interstiziale viene monitorato continuamente da un sensore di pressione o collegato a un depuratore di gas di scarico. In caso di guasto della membrana primaria, il gas tossico viene contenuto dalla membrana secondaria e si attiva un allarme, consentendo l'arresto sicuro senza dispersione nell'atmosfera.

3. Controllo della pressione e stabilità
Oltre al contenimento, la valvola deve svolgere la sua funzione primaria con precisione. I processi PH₃ richiedono spesso pressioni di mandata stabili e basse.

Molla ad alta purezza: la molla che controlla il punto di regolazione della pressione è isolata dal gas tramite un diaframma metallico ed è spesso alloggiata in un coperchio sigillato in alluminio anodizzato o acciaio inossidabile.

Caratteristiche del flusso: Il percorso di flusso interno è progettato per un flusso laminare al fine di minimizzare picchi e cali di pressione. Il fattore Cv (coefficiente di flusso) è accuratamente calibrato per fornire un flusso sufficiente al processo, mantenendo al contempo la stabilità del controllo. Una valvola a basso Cv offre un controllo più preciso a basse portate, tipiche di molte applicazioni di drogaggio.

Progettazione antiframmentazione: in caso di evento catastrofico di sovrapressione (ad esempio, ostruzione a valle), la valvola deve cedere in modo sicuro. Spesso, i progetti incorporano un dispositivo di sicurezza antiframmentazione integrato oppure vengono utilizzati in combinazione con dischi di rottura per gas tossici esterni e dedicati, che sfogano in un sistema di lavaggio con acqua trattata.

Caratteristiche operative e di sicurezza
1. Protocolli di spurgo e pulizia
Le valvole devono supportare uno spurgo rigoroso prima e dopo l'uso. Le caratteristiche standard includono:

Porte di spurgo multiple: connessioni di spurgo separate in ingresso e in uscita (spesso con raccordi VCJ® o altri raccordi a tenuta frontale) consentono cicli di spurgo a pressione indipendenti per evacuare ed eliminare il gas residuo dal corpo valvola.

Compatibilità con la pulizia: il progetto deve consentire la rimozione e la decontaminazione in sicurezza, spesso supportando procedure come la ricottura termica o la pulizia chimica specifica per rimuovere i residui pericolosi prima della manutenzione.

2. Integrazione di monitoraggio e controllo
Le moderne valvole PH₃ sono parti integranti di un sistema di armadi a gas.

Sensori integrati: spesso sono dotati di trasduttori di pressione sia sul lato di ingresso che su quello di uscita, fornendo dati in tempo reale al sistema di rilevamento e controllo del gas (GDCS) dell'impianto.

Azionamento a prova di guasto: sebbene esistano versioni manuali, la maggior parte è azionata pneumaticamente per il controllo remoto. Sono configurate come normalmente chiuse (NC), il che significa che la perdita di pressione di azionamento provoca la chiusura sicura della valvola. L'attuatore stesso è progettato con pistoni e guarnizioni a tenuta stagna per impedire la contaminazione dell'aria di controllo.

Applicazione nei sistemi di erogazione del gas
In pratica, una valvola di riduzione della pressione PH₃ UHP non è mai un componente a sé stante. Fa parte di un sistema progettato meticolosamente:

Fonte: Situato all'interno di un armadio per gas ventilato e monitorato in modo continuo.

Contenimento primario: la valvola è il primo punto di controllo critico dopo la valvola di intercettazione della bombola.

Ridondanza: I sistemi spesso utilizzano una configurazione di regolazione in serie/ridondante. Due valvole identiche sono collegate in serie. La prima funge da regolatore "grezzo", la seconda da regolatore "fine" o di processo. Ciò prolunga la durata utile e fornisce una fase di controllo di riserva. Un collettore di commutazione con due bombole di alimentazione garantisce un'erogazione continua.

Abbattimento: Ogni componente a valle della valvola e tutte le linee di sfiato sono collegate a un depuratore di gas tossici dedicato e ad alta efficienza (ad esempio, adsorbente secco, a liquido chimico) progettato per neutralizzare il pH₃ prima di qualsiasi potenziale rilascio in atmosfera.

5. Manutenzione e certificazione
A causa dei rischi estremi, la manutenzione è altamente specializzata.

Rimessa in servizio certificata: le valvole vengono periodicamente rimosse e inviate al produttore o a un centro certificato per il collaudo di tenuta, l'ispezione della sede e la sostituzione del diaframma.

Tracciabilità: La tracciabilità completa dei materiali (certificati di fabbrica) e le registrazioni dei test di prestazione sono obbligatorie, spesso conformi agli standard SEMI.

Formazione: Il personale addetto alla gestione di queste valvole necessita di una formazione specifica in materia di sicurezza relativa ai gas tossici, gestione delle perdite e proprietà peculiari dei gas piroforici.


Giunti e raccordi VCJ ad altissima purezza
Conclusione
La valvola di riduzione della pressione PH₃ UHP è un esempio perfetto della fusione tra ingegneria di precisione e protocolli di sicurezza senza compromessi. È un componente in cui metallurgia, scienza delle superfici, progettazione meccanica e ingegneria dei sistemi convergono per domare una sostanza al tempo stesso indispensabile e pericolosa. Il suo sviluppo e il continuo perfezionamento sono guidati dalle incessanti esigenze dell'industria dei semiconduttori in termini di nodi più piccoli, purezza più elevata e affidabilità assoluta. Più che una semplice valvola, è un guardiano: una barriera meticolosamente realizzata che consente all'innovazione umana di procedere in sicurezza. Mentre le industrie continuano a spingersi oltre i limiti con materiali sempre più sofisticati e pericolosi, i principi intrinseci a questo hardware specializzato – integrità a tenuta stagna, progettazione a prova di guasto e integrazione sistemica – rimarranno il punto di riferimento per la gestione sicura di fluidi estremi, garantendo che il progresso tecnologico non avvenga a scapito della sicurezza umana o ambientale.

Per maggiori informazioni sulla valvola di riduzione della pressione PH3 UHP, appositamente progettata per gas altamente tossici e autoincendiabili , è possibile visitare il sito web di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/single-stage-pressure-regulators/.
