Regolatori di gas HF ad altissima purezza: progettazione per la massima sicurezza e purezza

Regolatori di gas HF ad altissima purezza: progettazione per la massima sicurezza e purezza

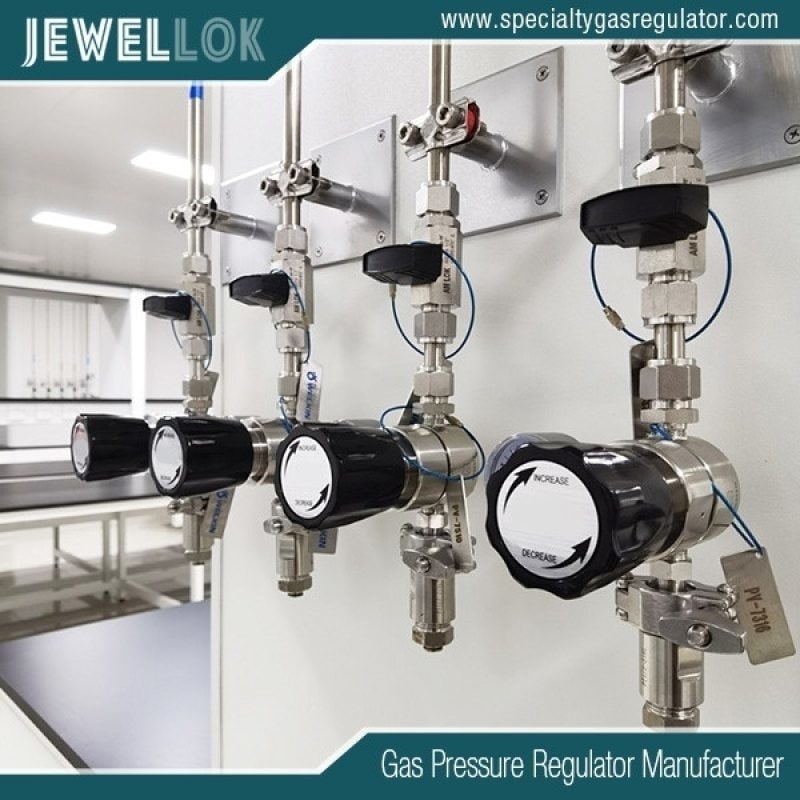

La gestione del fluoruro di idrogeno anidro (HF) rappresenta una delle sfide più ardue nella fabbricazione di semiconduttori, nella sintesi chimica e nella produzione di vetri speciali. Essendo un composto altamente tossico, corrosivo e reattivo, l'HF richiede non solo cautela, ma un paradigma di eccellenza ingegneristica nella progettazione dei componenti per la gestione dei fluidi. Al centro di qualsiasi sistema di erogazione di HF sicuro ed efficace si trova il regolatore di pressione, un dispositivo che deve assolvere al duplice, e spesso contrastante, compito di controllo preciso della pressione e di assoluta preservazione della purezza del gas, il tutto contenendo una costante minaccia chimica. Questo articolo approfondisce l'ingegneria specializzata, la scienza dei materiali e le filosofie di progettazione alla base dei regolatori di pressione per HF ad altissima purezza (UHP) , delineando le caratteristiche critiche che garantiscono la massima sicurezza per il personale e i processi e assicurano la purezza senza compromessi essenziale per le tecnologie all'avanguardia.

collettore di commutazione completamente automatico per bombole di gas speciali
collettore di commutazione completamente automatico per bombole di gas speciali
La natura spietata dell'acido fluoridrico anidro

L'acido fluoridrico anidro è indispensabile nell'industria moderna. Nella produzione di semiconduttori, è un agente di attacco primario per il biossido di silicio e un agente detergente per le superfici dei wafer. La sua reattività è proprio ciò che lo rende prezioso, ma questa stessa proprietà lo rende eccezionalmente pericoloso. L'acido fluoridrico penetra rapidamente nei tessuti, causando ustioni profonde e dolorose e un avvelenamento sistemico da fluoro che può essere fatale. Inoltre, attacca la maggior parte dei metalli e molti elastomeri, formando sottoprodotti gassosi che possono contaminare i flussi di processo e degradare le apparecchiature.

In questo tipo di applicazione, un regolatore di gas non è semplicemente una valvola di riduzione della pressione; rappresenta la prima e più critica linea di difesa. Le sue modalità di guasto – corrosione interna con conseguenti perdite, generazione di particolato o introduzione di impurità metalliche – possono avere conseguenze catastrofiche. Pertanto, i regolatori di HF per applicazioni UHP sono progettati fin dalle fondamenta per soddisfare tre obiettivi imprescindibili: contenimento, purezza e affidabilità.



Scienza dei materiali: il fondamento della compatibilità

La selezione dei materiali è la pietra angolare di qualsiasi componente compatibile con l'HF. L'obiettivo è ottenere una passivazione perfetta , ovvero la formazione di uno strato di fluoruro stabile e impermeabile che arresti l'ulteriore corrosione.

Metallurgia: il regno delle leghe di nichel
Monel® (Ni-Cu): Una scelta tradizionale e collaudata. Il suo contenuto di nichel offre un'eccellente resistenza alla corrosione, poiché forma uno strato stabile di NiF₂. Il Monel è ampiamente utilizzato per corpi, diaframmi e componenti interni. La sua durabilità è consolidata per molte applicazioni HF.
Inconel® / Hastelloy® C-276 (Ni-Cr-Mo): Per le applicazioni UHP più severe, queste superleghe a base di nichel sono preferite. L'aggiunta di cromo e molibdeno migliora la resistenza sia agli ambienti ossidanti che a quelli riducenti, offrendo prestazioni superiori in una più ampia gamma di condizioni e impurità. Sono spesso specificate per le parti a contatto con il fluido più critiche, come la sede e la membrana.
Nichelatura chimica (EN): Talvolta impiegato su corpi di regolazione in acciaio per fornire una barriera economica. La placcatura deve essere spessa, priva di pori e applicata in modo impeccabile. Qualsiasi difetto può causare corrosione galvanica e guasti rapidi. Il suo utilizzo è più comune in applicazioni a basso impatto ambientale.
Elastomeri: la sfida critica della tenuta
Perfluoroelastomeri (FFKM, ad es. Kalrez®, Chemraz®): Rappresentano il gold standard. Grazie alla struttura polimerica completamente fluorurata, offrono una resistenza chimica pressoché universale, un degassamento estremamente basso e una permeazione minima all'HF. La loro stabilità termica mantiene l'integrità della tenuta in un ampio intervallo di temperature.
Politetrafluoroetilene (PTFE): Utilizzato per punte degli steli, sedi delle valvole e guarnizioni, il PTFE è praticamente inerte all'acido fluoridrico e offre un'eccellente purezza. Tuttavia, è soggetto a scorrimento a freddo (creep), quindi i progetti devono compensare per mantenere la tenuta nel tempo.
I fluoropolimeri convenzionali come Viton® (FKM) sono generalmente inadatti all'HF anidro, in quanto possono degradarsi, gonfiarsi o diventare fragili.


Architettura di progettazione ad altissima purezza

Oltre ai materiali, la progettazione fisica del regolatore deve eliminare tutte le potenziali fonti di contaminazione e i punti di trappola.

Rilevamento a membrana vs. rilevamento a pistone: I regolatori UHP utilizzano esclusivamente design con sensore a membrana. Un design a pistone presenta tolleranze più strette che possono sfregare e generare particelle metalliche. Un diaframma ben progettato isola l'elemento sensibile (il diaframma) dal percorso del flusso e dalle parti scorrevoli.
Gruppi di membrane saldate: I regolatori più avanzati sono dotati di un gruppo membrana metallica saldata. In questo caso, una membrana in Monel o Hastelloy è saldata ermeticamente al corpo del regolatore, eliminando qualsiasi tenuta secondaria elastomerica sul lato processo. Questo rappresenta il massimo in termini di purezza e integrità delle perdite, con zero rischio di permeazione o degradazione della tenuta.
Percorsi di flusso passivati ​​ed elettrolucidati: Tutte le superfici interne bagnate vengono sottoposte a rigorosi trattamenti di passivazione (ad esempio, decapaggio in soluzioni acide) per esaltare lo strato di fluoro naturale. Successivamente, l'elettrolucidatura rimuove le microimperfezioni superficiali, levigando la superficie fino a ottenere una finitura a specchio (spesso specificata con Ra < 10 µin). Ciò riduce al minimo l'area superficiale, impedisce l'adesione di particelle e garantisce un flusso laminare dei gas.
Design senza gambe morte: Il volume interno è progettato per essere il più piccolo e aerodinamico possibile. Sono state eliminate cavità profonde, filettature nel percorso di lavaggio e cavità non necessarie per prevenire l'intrappolamento di gas e facilitare uno spurgo completo.
Porte di spurgo ad alta efficienza: Le doppie porte di spurgo strategicamente posizionate (in genere raccordi VCJ®/VCO® da 1/4" o superiori) consentono un efficace controflusso o spurgo incrociato della cavità del regolatore. Ciò è fondamentale per rimuovere eventuali tracce di contaminanti o umidità durante la messa in servizio e la manutenzione del sistema.


Funzioni di sicurezza integrate

La sicurezza è progettata in ogni aspetto, dal contenimento primario alla risposta alle emergenze.

Ventilazione contenuta (CV) / Porta di sfiato del cofano: Si tratta di una caratteristica di sicurezza obbligatoria. La camera a molla del regolatore (cappuccio) è sigillata dall'atmosfera ma dotata di una porta di sfiato. Questa porta è collegata tramite tubazione a un depuratore di scarico o a un sistema di ventilazione. In caso di guasto del diaframma primario, il gas HF viene convogliato in sicurezza lontano dal personale, fornendo un contenimento secondario fondamentale.
Valvole di sicurezza ad alto flusso: Una valvola di sicurezza integrata e resistente alla corrosione protegge le apparecchiature a valle dalla sovrapressurizzazione dovuta a guasti del regolatore o dilatazione termica. Deve essere dimensionata per la massima portata di gas potenziale.
Costruzione robusta e schermatura: I corpi dei regolatori sono progettati con robuste sezioni metalliche per garantire la resistenza meccanica. Possono essere previsti cappucci o schermi protettivi esterni per componenti vulnerabili, come la manopola di regolazione della pressione.
Marcatura chiara e durevole: I regolatori sono contrassegnati in modo permanente con certificazioni dei materiali, numeri di serie e avvertenze di servizio HF per evitare un uso improprio accidentale.


Criteri di selezione e integrazione del sistema

La scelta del regolatore HF UHP corretto richiede un approccio sistematico:

Certificazione dei materiali: Richiedi la tracciabilità completa e i rapporti di prova in fabbrica (MTR) per tutti i materiali bagnati, verificando la composizione della lega.
Specifiche di finitura superficiale: Assicurarsi che le procedure di elettrolucidatura e passivazione siano documentate e soddisfino gli standard del settore (ad esempio, SEMI F19).
Integrità delle perdite: Specificare tassi di perdita eccezionalmente bassi, sia esterni (ad esempio, < 1 x 10⁻⁹ atm cc/sec He) sia attraverso il diaframma (perdita interna).
Capacità di flusso (Cv): Dimensionare il regolatore in modo appropriato per le portate richieste. Un sovradimensionamento può portare a un controllo della pressione inadeguato a basse portate; un sottodimensionamento crea un collo di bottiglia nel sistema.
Tipo di connessione: I raccordi a tenuta frontale ad altissima purezza (VCJ®, VCO®, CPC) sono standard. Forniscono una tenuta metallo-metallo con una guarnizione integrata, superiore ai collegamenti filettati che possono generare particelle.
Compatibilità del sistema: Assicurarsi che il regolatore sia compatibile con il design dell'armadio, il pannello di spurgo e i sistemi di rilevamento gas. Il collegamento della porta di sfiato CV deve essere correttamente integrato.


Migliori pratiche operative

Anche le migliori attrezzature possono guastarsi se non vengono utilizzate correttamente. Le principali pratiche includono:

Installazione e serraggio corretti: Per evitare di danneggiare guarnizioni o raccordi, attenersi scrupolosamente alle specifiche di coppia del produttore per tutti i collegamenti.
Prova di tenuta: Eseguire un test completo di tenuta dello spettrometro di massa dell'elio sul sistema installato prima di introdurre l'HF.
Spurgo controllato: Utilizzare una procedura di spurgo dedicata e convalidata con gas inerte secco (ad esempio azoto) per rimuovere aria e umidità dal sistema nuovo o sottoposto a manutenzione.
Pressurizzazione lenta e controllata: Evitare colpi d'ariete che possono danneggiare la membrana o la sede.
Formazione completa: Il personale deve essere formato non solo sul funzionamento del sistema, ma anche sulle proprietà di rischio dell'HF, sulla risposta alle emergenze e sull'uso di dispositivi di protezione individuale (DPI) e gel di gluconato di calcio.
collettore di commutazione completamente automatico per bombole di gas speciali
collettore di commutazione completamente automatico per bombole di gas speciali
Conclusione

I regolatori di gas HF ad altissima purezza rappresentano l'apice della tecnologia specializzata per la gestione dei fluidi. Non si tratta di prodotti di massa, bensì di dispositivi di sicurezza di precisione, frutto della comprensione dei gravi rischi chimici e dell'estrema delicatezza dei processi produttivi avanzati. Investire in un regolatore realizzato con leghe di nichel certificate, dotato di diaframma metallico saldato, superfici elettrolucidate e contenimento secondario integrato, significa investire in tre obiettivi fondamentali: la sicurezza del personale, la protezione delle apparecchiature e la preservazione della purezza del processo.

Mentre le industrie continuano a spingere i confini della miniaturizzazione e della scienza dei materiali, la domanda di tecnologie di supporto come la gestione dell'alta frequenza non farà che intensificarsi. La continua evoluzione nella progettazione dei regolatori – verso materiali ancora più inerti, capacità di monitoraggio più intelligenti e architetture a prova di guasto – continuerà a svolgere un ruolo silenzioso ma assolutamente vitale nel consentire lo sviluppo delle tecnologie di domani, in modo sicuro e affidabile. La meticolosa progettazione racchiusa in un regolatore di alta frequenza UHP è la dimostrazione del principio secondo cui, in ambienti ad alto rischio e ad elevata purezza, non esiste sostituto per l'eccellenza nella progettazione e nell'esecuzione.

Per maggiori informazioni sui regolatori di gas HF ad altissima purezza, progettati per la massima sicurezza e purezza, visita il sito di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/single-stage-pressure-regulators/.
