Comprensione dei regolatori di pressione per gas speciali monostadio ad altissima pressione

Comprensione dei regolatori di pressione per gas speciali monostadio ad altissima pressione

Nel settore della gestione dei gas industriali, precisione e purezza sono fondamentali, soprattutto quando si tratta di gas speciali utilizzati in applicazioni ad alta tecnologia. I regolatori di pressione monostadio per gas speciali ad altissima purezza (UHP) rappresentano un componente critico per garantire che questi gas vengano erogati in modo sicuro, preciso e senza contaminazioni. Questi dispositivi sono progettati per gestire la pressione dei gas provenienti da fonti ad alta pressione, come le bombole, riducendola a livelli utilizzabili, mantenendo al contempo l'integrità del flusso di gas.

I gas speciali, che includono varianti inerti, reattive, corrosive o tossiche come miscele di azoto, idrogeno, elio o acido cloridrico, sono essenziali in settori che vanno dalla produzione di semiconduttori alla produzione farmaceutica. La domanda di regolatori UHP nasce dalla necessità di prevenire impurità che potrebbero compromettere i processi, come la contaminazione da particelle nella fabbricazione di chip o le reazioni chimiche nei laboratori di analisi. Un regolatore monostadio riduce la pressione in un'unica fase, rendendolo adatto ad applicazioni in cui è richiesta una moderata stabilità del flusso senza la complessità dei sistemi multistadio.

Questo articolo approfondisce gli aspetti tecnici dei regolatori di pressione per gas speciali monostadio UHP, esplorandone progettazione, materiali, applicazioni, vantaggi, criteri di selezione, manutenzione e tendenze emergenti. Conoscendo questi regolatori, ingegneri e tecnici possono ottimizzare al meglio i loro sistemi di erogazione del gas per garantire efficienza e affidabilità.

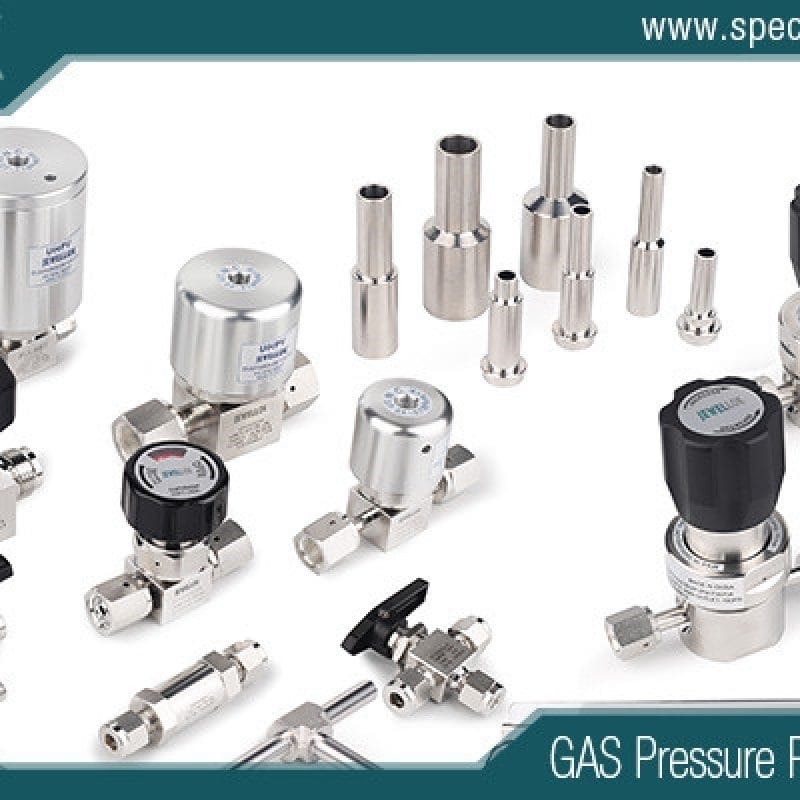

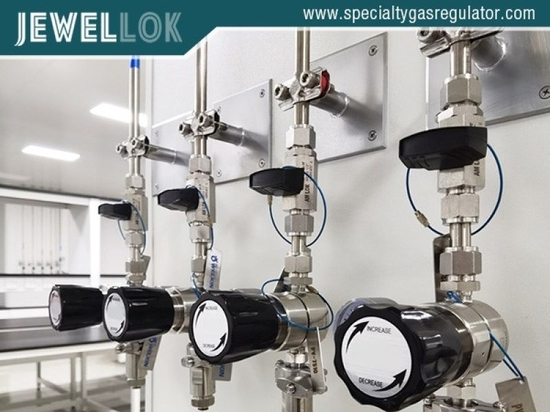

Regolatore di pressione del gas speciale monostadio UHP
Che cos'è un regolatore di pressione monostadio UHP?

Un regolatore di pressione monostadio UHP è un dispositivo progettato per ridurre la pressione di ingresso di un gas da una fonte ad alta pressione a una pressione di uscita inferiore e controllata in un'unica operazione. A differenza dei regolatori a doppio stadio, che eseguono la riduzione della pressione in due fasi sequenziali per una maggiore stabilità, i modelli monostadio sono più semplici e compatti. Questo design è ideale per scenari in cui la pressione di ingresso rimane relativamente costante o in cui i vincoli di spazio limitano l'utilizzo di apparecchiature più grandi.

La designazione "UHP" si riferisce a Ultra High Purity, ovvero a purezza ultra elevata, il che significa che il regolatore è in grado di gestire gas con livelli di purezza pari al 99.999% (grado 5.0) o superiori, fino al 99.9999% (grado 6.0). Questi regolatori riducono al minimo la contaminazione utilizzando tecniche costruttive specializzate che eliminano potenziali fonti di impurità, come connessioni filettate o molle nel percorso del gas. Ad esempio, i modelli a membrana legata sigillano il percorso del gas senza esporre componenti interni che potrebbero rilasciare gas o corrodersi.

Durante il funzionamento, il gas entra nel regolatore ad alta pressione (spesso fino a 3000-4500 psig o 207-310 bar) e passa attraverso un meccanismo a membrana o a pistone che si regola in base alla richiesta a valle. La pressione di uscita può essere impostata tramite una manopola o una maniglia di controllo, con intervalli tipici da 0-25 psig fino a 0-500 psig, a seconda del modello. Le portate variano: le unità standard gestiscono 15-30 litri standard al minuto (slpm), mentre le versioni ad alta portata possono gestire fino a 50 piedi cubi standard al minuto (SCFM).

Questi regolatori sono spesso dotati di manometri per il monitoraggio della pressione in ingresso e in uscita e di dispositivi di sicurezza come valvole di sicurezza per prevenire la sovrapressurizzazione. La loro natura monostadio li rende convenienti per applicazioni a flusso intermedio in ambienti puliti.



Design e componenti

La progettazione dei regolatori di pressione per gas speciali UHP a stadio singolo privilegia la purezza, l'affidabilità e la facilità d'uso. I componenti chiave includono il corpo, il diaframma, la valvola a fungo, la sede e gli elementi di compressione.

Il corpo è l'alloggiamento principale, solitamente ricavato da barra anziché forgiato per ridurre i vuoti interni che potrebbero intrappolare contaminanti. Le porte sono configurate per garantire flessibilità, spesso con un layout a sei porte che consente l'ingresso dalla base o lateralmente per una maggiore praticità di installazione.

Il diaframma è fondamentale per la funzione del regolatore, in quanto agisce come una barriera flessibile che rileva le variazioni di pressione e regola di conseguenza l'otturatore. Nei modelli UHP, i diaframmi sono spesso realizzati in acciaio inossidabile o Hastelloy per evitare il degassamento dell'elastomero. I modelli con diaframma legato collegano direttamente il diaframma all'otturatore, eliminando molle e filettature nel percorso del gas, il che migliora la purezza prevenendo l'usura da particelle metallo su metallo.

L'otturatore e la sede costituiscono il meccanismo di tenuta. L'otturatore, un tappo mobile, preme contro la sede per controllare il flusso. Nelle configurazioni ad alta purezza, questi sono lucidati con finiture superficiali submicroniche (ad esempio, 10 Ra o superiori) per ridurre al minimo le perdite e la generazione di particelle. Alcuni modelli presentano design senza molla, in cui la membrana fornisce la forza di ripristino, riducendo ulteriormente i rischi di contaminazione.

I componenti aggiuntivi includono filtri in ingresso per catturare le particelle e raccordi opzionali per tubi saldati per una perfetta integrazione nei sistemi di tubazioni. Le varianti ad alta portata incorporano orifizi più grandi e percorsi di flusso ottimizzati per gestire volumi maggiori senza caduta di pressione, un fenomeno in cui la pressione in uscita diminuisce all'aumentare della portata.

I progetti più avanzati possono includere capacità sub-atmosferiche per l'erogazione del gas assistita dal vuoto o componenti interni in Hastelloy per la resistenza alla corrosione. Nel complesso, l'ingombro ridotto (spesso inferiore a 6 cm di altezza) rende questi regolatori adatti per installazioni al punto d'uso.



Materiali utilizzati nella costruzione

La selezione dei materiali è fondamentale nei regolatori UHP per garantire la compatibilità con i gas speciali e preservarne la purezza. Il materiale principale è l'acciaio inossidabile 316L, scelto per il suo basso contenuto di carbonio, che ne migliora la resistenza alla corrosione e la saldabilità. I ​​processi di rifusione secondaria purificano ulteriormente l'acciaio, riducendo le inclusioni che potrebbero penetrare nel gas.

Per gas aggressivi come alogeni o acidi, per i componenti interni vengono utilizzate leghe di Hastelloy C-22 o Monel, che offrono una resistenza superiore a corrosione e cricche da stress. Diaframmi e otturatori realizzati in questi materiali resistono ad ambienti difficili senza degradarsi.

L'ottone nichelato viene impiegato in alcuni corpi per una protezione dalla corrosione a basso costo, sebbene sia meno comune nelle applicazioni ultra pure a causa del potenziale distacco di nichel. Le guarnizioni elastomeriche, se utilizzate, sono in genere in Viton o Kalrez per la loro inerzia chimica, ma molti progetti UHP optano per guarnizioni interamente metalliche per eliminare la contaminazione organica.

Trattamenti superficiali, come l'elettrolucidatura, consentono di ottenere finiture fino a 5 Ra, riducendo al minimo i punti di adesione delle impurità. Questi materiali garantiscono la longevità del regolatore, con una durata utile spesso superiore a 10 anni in condizioni di pulizia.



Applicazioni in vari settori

I regolatori di pressione per gas speciali a stadio singolo ad altissima pressione (UHP) trovano ampio impiego in diversi settori industriali in cui la purezza del gas ha un impatto diretto sulla qualità del prodotto.

Nella produzione di semiconduttori, controllano i gas droganti come arsina o fosfina durante la lavorazione dei wafer, prevenendo difetti dovuti a contaminanti. La stabilità del flusso garantisce una deposizione uniforme negli strumenti di deposizione chimica da vapore (CVD).

I settori farmaceutico e biotecnologico si affidano a loro per la somministrazione di gas sterili in serbatoi di fermentazione o sistemi cromatografici, gestendo gas come ossigeno o anidride carbonica senza introdurre microbi o particelle.

I laboratori di analisi utilizzano questi regolatori per la gascromatografia (GC) e la spettrometria di massa (MS), dove anche tracce di impurità possono alterare i risultati. Sono ideali per la calibrazione di strumenti con miscele di gas standard.

Nel settore alimentare e delle bevande, gestiscono la CO2 per la carbonatazione o l'azoto per il confezionamento, mantenendone la purezza per evitare sapori sgradevoli.

La ricerca high-tech, come quella nel fotovoltaico o nella produzione di LED, li impiega come gas precursori nella deposizione di film sottili. Anche i giacimenti petroliferi e il monitoraggio ambientale traggono vantaggio dalla loro robustezza nella gestione dei gas campione.

Per i gas corrosivi o tossici, sono preferiti i modelli con leghe esotiche, che garantiscono un funzionamento sicuro in aree pericolose.



Vantaggi e benefici

Il vantaggio principale dei regolatori monostadio UHP è la loro capacità di erogare gas ad elevata purezza senza complesse configurazioni. La loro semplicità riduce i punti di guasto, abbassando i costi di manutenzione rispetto alle unità multistadio.

Offrono eccellenti caratteristiche di portata, con cadute di pressione minime e una risposta rapida alle variazioni di domanda, rendendoli adatti a portate intermedie. Le dimensioni compatte facilitano l'integrazione in spazi ristretti, come all'interno di utensili di processo.

Le caratteristiche di purezza, come la progettazione senza filettatura, riducono al minimo le perdite di elio a 1×10^-9 scc/sec o superiori, superando gli standard di settore. Ciò si traduce in tempi di fermo ridotti e rendimenti più elevati nei processi critici.

Dal punto di vista economico, i modelli monostadio sono più accessibili fin dall'inizio, e la costruzione in barre garantisce una maggiore durata. La sicurezza è migliorata grazie a caratteristiche come le sedi filtranti e la protezione da sovrapressione.

Nel complesso, bilanciano prestazioni, purezza e praticità per applicazioni con gas speciali.



Criteri di selezione

Per scegliere il giusto regolatore monostadio UHP è necessario valutare diversi fattori.

Per prima cosa, valutare il tipo di gas e la sua compatibilità: i gas corrosivi richiedono Hastelloy, mentre quelli inerti sono adatti all'acciaio inossidabile.

Requisiti di pressione: adattare la pressione massima di ingresso (ad esempio, 3500 psig) e l'intervallo di uscita al proprio sistema.

Esigenze di flusso: selezionare in base a slpm o SCFM, optando per un flusso elevato se i volumi superano i 30 slpm.

Livello di purezza: assicurarsi che il regolatore soddisfi o superi il grado di purezza del gas, con finiture superficiali appropriate.

Installazione: considerare le configurazioni delle porte e i raccordi (ad esempio, connessioni CGA come 580 per l'azoto).

Fattori ambientali: per ambienti difficili, scegliere materiali robusti; per le camere bianche, dare priorità a progetti a basso contenuto di particelle.

Anche il budget e le certificazioni (ad esempio, gli standard SEMI) svolgono un ruolo importante. Consultare le specifiche dei produttori garantisce una scelta ottimale.



Manutenzione e considerazioni sulla sicurezza

Una corretta manutenzione prolunga la durata del regolatore e ne garantisce la sicurezza. Sono essenziali ispezioni regolari per individuare eventuali perdite utilizzando rilevatori di elio. Pulire le parti a contatto con il fluido con solventi approvati per rimuovere i residui.

Evitare la sovrapressurizzazione monitorando i manometri e utilizzando valvole di sicurezza. Per i gas tossici, installare sistemi di spurgo per evacuare le linee prima dello smontaggio.

I protocolli di sicurezza includono l'uso di DPI e la garanzia di un'adeguata ventilazione. Formare il personale sulle procedure di gestione per prevenire incidenti.

La ricalibrazione periodica, ogni 6-12 mesi, ne preserva la precisione. Conservare i regolatori in ambienti asciutti e puliti per prevenire la corrosione.



Tendenze future

Mentre le industrie spingono verso livelli di purezza ed efficienza più elevati, i regolatori UHP si stanno evolvendo. Sta emergendo l'integrazione con l'IoT per il monitoraggio remoto e la manutenzione predittiva. Materiali avanzati come i compositi di grafene possono migliorare la durabilità.

La sostenibilità guida la progettazione con componenti riciclabili e un consumo energetico ridotto. La miniaturizzazione supporta applicazioni portatili in campi emergenti come l'informatica quantistica.

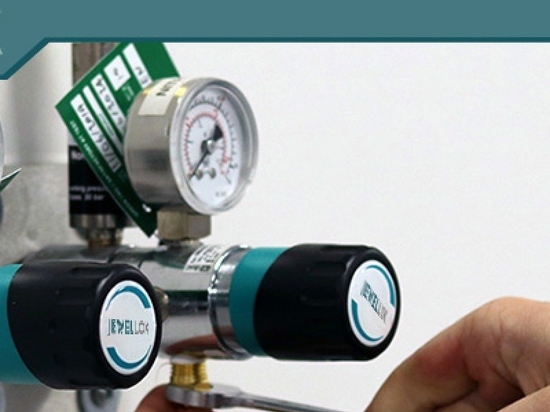

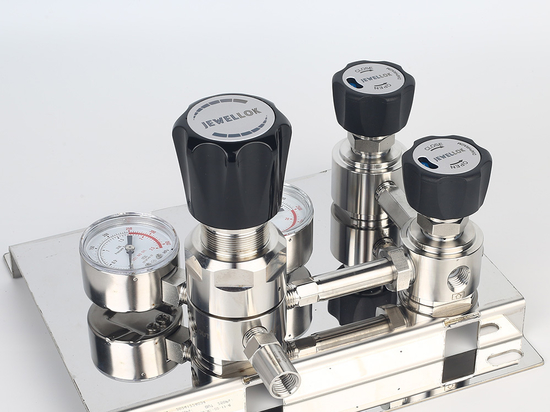

Regolatore di pressione del gas speciale monostadio UHP
Conclusione

I regolatori di pressione per gas speciali monostadio UHP sono indispensabili per un'erogazione precisa e priva di contaminazioni. Il loro design robusto, l'eccellenza dei materiali e la versatilità applicativa li rendono un elemento fondamentale dei moderni processi industriali. Selezionandoli e manutenendoli in modo appropriato, gli utenti possono ottenere prestazioni e sicurezza ottimali.

Per maggiori informazioni sul regolatore di pressione per gas speciali UHP a stadio singolo , è possibile visitare il sito web di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/single-stage-pressure-regulators/.
