Valvole per sistemi di collettori di gas idrogeno ad alta pressione: progettazione, applicazioni e progressi

Valvole per sistemi di collettori di gas idrogeno ad alta pressione: progettazione, applicazioni e progressi

Nel panorama in rapida evoluzione delle energie pulite, l'idrogeno si distingue come fonte di combustibile versatile e sostenibile. Con la transizione delle industrie verso tecnologie basate sull'idrogeno, la necessità di infrastrutture affidabili per la gestione dell'idrogeno gassoso ad alta pressione è diventata fondamentale. Al centro di queste infrastrutture si trovano le valvole dei sistemi di distribuzione dell'idrogeno gassoso ad alta pressione , che svolgono un ruolo cruciale nella distribuzione, nel controllo e nella regolazione sicura del flusso di idrogeno in diverse applicazioni. Questi sistemi sono progettati per gestire pressioni superiori a 350 bar (5,076 psi) e fino a 1,000 bar o più, garantendo efficienza e sicurezza in ambienti come stazioni di rifornimento, impianti industriali e sistemi di trasporto.

Un sistema di collettori è in genere costituito da più valvole, raccordi, tubi e regolatori interconnessi per distribuire il gas da una singola fonte a più punti di uscita o viceversa. Nelle applicazioni a idrogeno, questi collettori devono resistere a condizioni estreme, tra cui alte pressioni, basse temperature e le proprietà uniche dell'idrogeno, come le sue piccole dimensioni molecolari che possono portare a perdite e fragilità dei materiali. Questo articolo approfondisce gli aspetti tecnici delle valvole del sistema di collettori per idrogeno ad alta pressione, esplorandone i principi di progettazione, i componenti chiave, i meccanismi operativi, le applicazioni, le caratteristiche di sicurezza e gli sviluppi futuri. Comprendendo questi elementi, ingegneri e stakeholder possono comprendere meglio le innovazioni che guidano l'adozione dell'idrogeno.

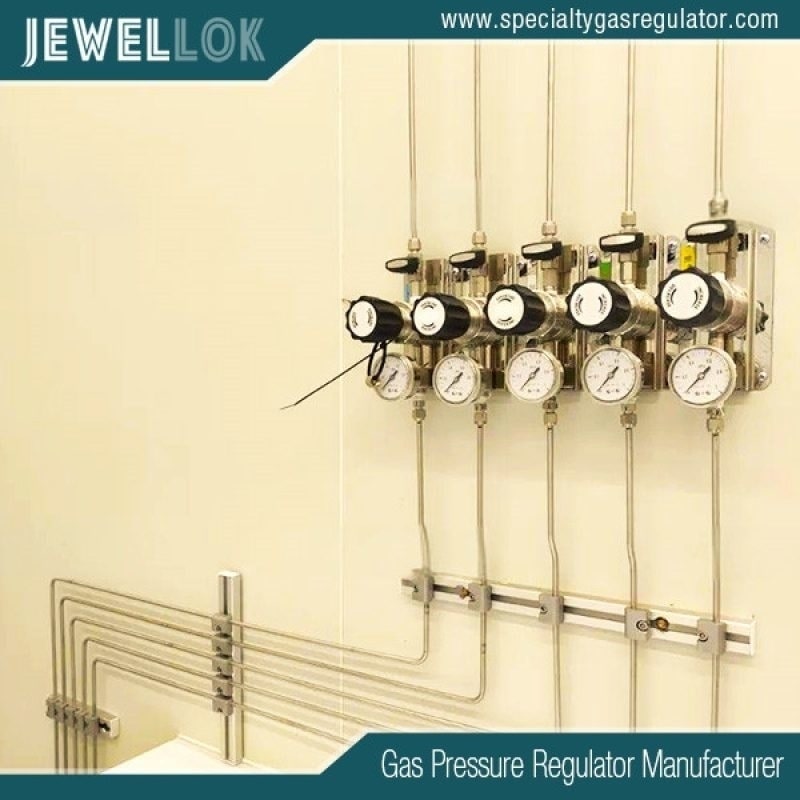

sistema di collettore di gas idrogeno ad alta pressione
Principi di progettazione e componenti

La progettazione delle valvole del sistema di distribuzione dell'idrogeno ad alta pressione è regolata da standard rigorosi, come la norma ISO 19880-3 per le stazioni di rifornimento e la norma EC-79 per i componenti di bordo dei veicoli. Queste valvole sono progettate per gestire pressioni da 5,000 psi a 60,000 psi, a seconda dell'applicazione. I componenti principali includono il corpo valvola, lo stelo, le guarnizioni, gli attuatori e i blocchi collettori.

Corpo valvola e materiali

Il corpo valvola è in genere realizzato con materiali ad alta resistenza come ottone forgiato, acciaio inossidabile o leghe speciali per resistere all'infragilimento da idrogeno, un fenomeno in cui gli atomi di idrogeno si diffondono nel reticolo metallico, causando cricche e guasti. Gradi di acciaio inossidabile come il 316L sono comuni per la loro resistenza alla corrosione e resistenza meccanica. Per applicazioni ad altissima pressione, è possibile utilizzare compositi avanzati o leghe di titanio per ridurre il peso mantenendo l'integrità.

Nei sistemi a collettore , il corpo spesso incorpora più porte per i collegamenti di ingresso e uscita. Ad esempio, un collettore simplex consente un numero illimitato di cilindri in un'unica bancata, con configurazioni sfalsate (ad esempio, 5 pollici al centro) per ottimizzare lo spazio. I collettori personalizzati possono presentare dimensioni di connessione che vanno da 1/4 di pollice a 1 pollice, adattandosi a vari tipi di tubi, come quelli conici e filettati o con design a due ghiere invertite.

Meccanismi di stelo e tenuta

Lo stelo della valvola è un elemento fondamentale, progettato per un controllo preciso del flusso di gas. Nelle valvole a spillo, comunemente utilizzate nella strumentazione, lo stelo si assottiglia fino a raggiungere una punta fine per una regolazione precisa. Per l'impiego con idrogeno, gli steli sono spesso non rotanti per ridurre al minimo l'usura e dotati di sedi morbide (ad esempio, in PCTFE o PEEK) per una tenuta stagna alle bolle d'aria ad alte pressioni.

Le guarnizioni sono fondamentali per prevenire le perdite, data la propensione dell'idrogeno a permeare i materiali. Le guarnizioni O-ring realizzate in elastomeri compatibili con l'idrogeno come EPDM o Viton sono standard, mentre le guarnizioni metallo-metallo garantiscono affidabilità in condizioni estreme. Le configurazioni a doppio blocco e spurgo (DBB) incorporano due valvole di isolamento e una valvola di spurgo in un unico collettore, migliorando la sicurezza consentendo lo scarico della pressione tra le guarnizioni.

Attuatori e sistemi di controllo

Le valvole nei sistemi a collettore possono essere manuali, pneumatiche o azionate da solenoide. Le elettrovalvole, azionate elettromeccanicamente, sono ideali per il controllo automatizzato nei circuiti a idrogeno. Utilizzano una bobina elettromagnetica per muovere uno stantuffo, aprendo o chiudendo la porta della valvola. In scenari ad alta pressione, i modelli servoassistiti amplificano la forza per gestire pressioni fino a 1,000 bar.

Nelle aree pericolose, gli attuatori pneumatici sono preferiti, poiché utilizzano aria compressa per azionare valvole a globo o a saracinesca. Per l'idrogeno criogenico (idrogeno liquido a -253 °C), attuatori specializzati garantiscono prestazioni affidabili senza congelamento.

Configurazioni del collettore

I collettori possono essere manuali, semiautomatici o completamente automatici con funzionalità di commutazione. Una configurazione tipica include valvole di intercettazione del collettore, regolatori di pressione regolabili da 20 a 160 psig e dispositivi di sicurezza come valvole di intercettazione per eccesso di flusso. Ad esempio, un collettore di carica può collegare 24 o 48 bombole, garantendo un riempimento economico con valvole di non ritorno integrate per impedire il riflusso.

Nelle applicazioni mobili, i collettori incorporano punti di presa per connessioni rapide, supportando gas come idrogeno, metano o etilene. I sistemi fissi sono spesso dotati di scatole di distribuzione valvole (VMB) con design a 4 o 8 aste, che consentono la distribuzione a più utensili e al contempo una manutenzione sicura grazie alle funzioni di sfiato e spurgo.



Meccanismi operativi

Le valvole dei sistemi di collettori per gas idrogeno ad alta pressione funzionano secondo i principi della fluidodinamica e del controllo della pressione. In una configurazione di base, il gas entra nel collettore da bombole di stoccaggio o compressori, passando attraverso le valvole di ingresso in un collettore di distribuzione. I regolatori mantengono la pressione a valle, mentre le valvole di ritegno assicurano un flusso unidirezionale.

Controllo e regolazione del flusso

Le valvole a spillo garantiscono una regolazione precisa del flusso, con dimensioni dell'orifizio calibrate per la bassa densità dell'idrogeno. Le valvole a sfera, con il loro funzionamento a un quarto di giro, offrono un rapido isolamento e sono disponibili nelle serie Hi-Pro o HB per pressioni fino a 20,000 psi. Le valvole di sicurezza proporzionali (PRV) scaricano automaticamente la pressione in eccesso, proteggendo il sistema dalla sovrapressurizzazione.

Nei collettori a commutazione automatica, i sensori monitorano i livelli di pressione. Quando il banco primario si esaurisce, il sistema passa senza soluzione di continuità a un banco di riserva, garantendo un'alimentazione ininterrotta. Questo è fondamentale nelle applicazioni a celle a combustibile, dove i tempi di fermo possono essere costosi.

Integrazione della sicurezza

La sicurezza è integrata nella progettazione operativa. Le valvole di sicurezza (PRV) proteggono i circuiti aprendosi alle pressioni impostate, scaricando il gas per prevenire esplosioni. Le valvole di non ritorno impediscono il flusso inverso, che potrebbe contaminare le fonti o causare la miscelazione con gas incompatibili.

Per quanto riguarda l'infiammabilità dell'idrogeno, i collettori includono dispositivi di arresto fiamma e valvole di intercettazione di emergenza (ESO) attivate da alta pressione, flusso eccessivo o rilevamento di perdite. Nei collettori a tre valvole per trasmettitori di pressione differenziale, le valvole di equalizzazione consentono la calibrazione senza spegnere il sistema, ma la corretta applicazione della coppia è essenziale per evitare perdite da guarnizioni danneggiate.

Prestazioni in condizioni estreme

I collettori per idrogeno devono funzionare in ambienti diversi. Nelle stazioni di rifornimento, le valvole gestiscono cicli di riempimento rapidi a 700 bar, con componenti testati per milioni di cicli. Le applicazioni criogeniche utilizzano valvole a globo o a saracinesca con coperchi estesi per isolare gli attuatori dalle basse temperature, prevenendo la formazione di ghiaccio.

Le valvole ad altissima pressione (oltre 350 bar) utilizzano materiali di tenuta specializzati come poliimmide o PTFE rinforzato per mantenerne l'integrità. I ​​meccanismi servoassistiti riducono l'energia di azionamento, rendendoli efficienti per i sistemi alimentati a batteria dei veicoli.



Applicazioni

Le valvole del sistema di collettori per idrogeno ad alta pressione trovano applicazione in tutta la filiera dell'idrogeno, dalla produzione all'utilizzo finale.

Stazioni di rifornimento di idrogeno

Nelle infrastrutture di rifornimento di idrogeno, i collettori distribuiscono l'idrogeno compresso agli erogatori. Le valvole certificate ISO 19880-3 garantiscono la compatibilità con i protocolli H35 e H70, supportando il rifornimento rapido dei veicoli a celle a combustibile (FCV). I collettori personalizzati integrano filtri, valvole di ritegno e dischi di rottura per un funzionamento sicuro.

Industriale e manifatturiero

Negli impianti chimici, i collettori forniscono idrogeno per processi come la sintesi dell'ammoniaca o le reazioni di idrogenazione. Le valvole principali sui rimorchi cisterna consentono il trasferimento di grandi quantità di idrogeno, con pressioni fino a 6,000 psi. I quadri di distribuzione con valvole negli impianti di produzione di semiconduttori distribuiscono idrogeno ultrapuro, con controllori PLC che monitorano eventuali perdite.

Trasporti e mobilità

I sistemi di bordo dei veicoli utilizzano collettori certificati EC-79 per i serbatoi di stoccaggio dell'idrogeno. Queste unità compatte gestiscono il flusso verso le celle a combustibile, incorporando valvole di riduzione della pressione per ridurre la pressione da 700 bar ai livelli operativi. In ambito navale e aerospaziale, i collettori per l'idrogeno supportano i sistemi di propulsione, privilegiando la leggerezza.

Accumulo di energia e produzione di energia

Nell'accumulo di energia su scala di rete, i collettori collegano gli elettrolizzatori ai cilindri di stoccaggio, facilitando la produzione di idrogeno verde. Le centrali elettriche a celle a combustibile utilizzano i collettori per la miscelazione e la distribuzione del gas, garantendo una produzione stabile.



Considerazioni sulla sicurezza

La sicurezza è un requisito imprescindibile nella gestione dell'idrogeno, grazie al suo ampio intervallo di infiammabilità (4-75% in aria) e alla bassa energia di accensione. Le valvole del collettore integrano ridondanze come doppie guarnizioni e attuatori a prova di guasto. Una manutenzione regolare, inclusi controlli di coppia e sostituzione delle guarnizioni, previene problemi come perdite di filettatura nelle valvole di equalizzazione.

La selezione dei materiali riduce la fragilità, ad esempio evitando acciai ad alto tenore di carbonio. La conformità a standard come CGA 350 per le prese garantisce l'interoperabilità. In fase di progettazione, l'analisi agli elementi finiti (FEA) simula lo stress sotto pressione, ottimizzando la longevità.




sistema di collettore di gas idrogeno ad alta pressione
Progressi e tendenze future

L'innovazione nelle valvole per idrogeno ad alta pressione si concentra su efficienza, sostenibilità e integrazione con sistemi intelligenti. La produzione additiva consente geometrie complesse, riducendo peso e tempi di assemblaggio. Le valvole intelligenti con sensori IoT forniscono un monitoraggio in tempo reale, prevedendo i guasti tramite algoritmi di intelligenza artificiale.

Con la crescita delle economie legate all'idrogeno, i collettori modulari prevarranno, consentendo una facile espansione. La ricerca sui nanomateriali per le guarnizioni promette prestazioni a zero perdite. L'elettrificazione degli attuatori è in linea con gli obiettivi di zero emissioni nette, riducendo al minimo la dipendenza dalla pneumatica.

In sintesi, le valvole del sistema di distribuzione dell'idrogeno ad alta pressione sono fondamentali per un utilizzo sicuro ed efficiente dell'idrogeno. La loro evoluzione accelererà la transizione verso un futuro alimentato a idrogeno, affrontando le sfide climatiche con un'ingegneria solida.
