Principi di progettazione geografica e implementazione dei sistemi centralizzati di alimentazione del gas nei laboratori

Introduzione alla distribuzione centralizzata del gas

I moderni laboratori analitici, i centri di ricerca universitari e gli impianti di produzione all’avanguardia richiedono un flusso continuo e costante di gas di processo ad alta purezza per il funzionamento di strumentazioni delicate e apparecchiature di lavorazione automatizzate. Storicamente, le strutture facevano affidamento su configurazioni decentralizzate di stoccaggio dei gas, in cui le singole bombole ad alta pressione erano collocate direttamente sui banchi di lavoro dei laboratori o in prossimità di apparecchiature di prova sensibili. Tuttavia, le moderne norme di sicurezza, gli standard di efficienza strutturale e le rigide linee guida in materia di microcontaminazione hanno determinato un passaggio completo verso configurazioni infrastrutturali centralizzate per l’erogazione dei gas.

L’implementazione di un sistema completo e centralizzato di alimentazione dei gas da laboratorio offre una soluzione robusta e collaudata a livello industriale. Raggruppando bombole di approvvigionamento all’ingrosso, dewar per liquidi ad alta capacità e collettori di alimentazione automatizzati in un’unica struttura esterna isolata, i team di ingegneri ottimizzano l’utilizzo dello spazio migliorando notevolmente gli standard di sicurezza. La realizzazione efficace di questa infrastruttura richiede di affrontare specifiche questioni logistiche relative allo spazio, fattori di progettazione geografica della struttura e standard meccanici di installazione delle tubazioni.

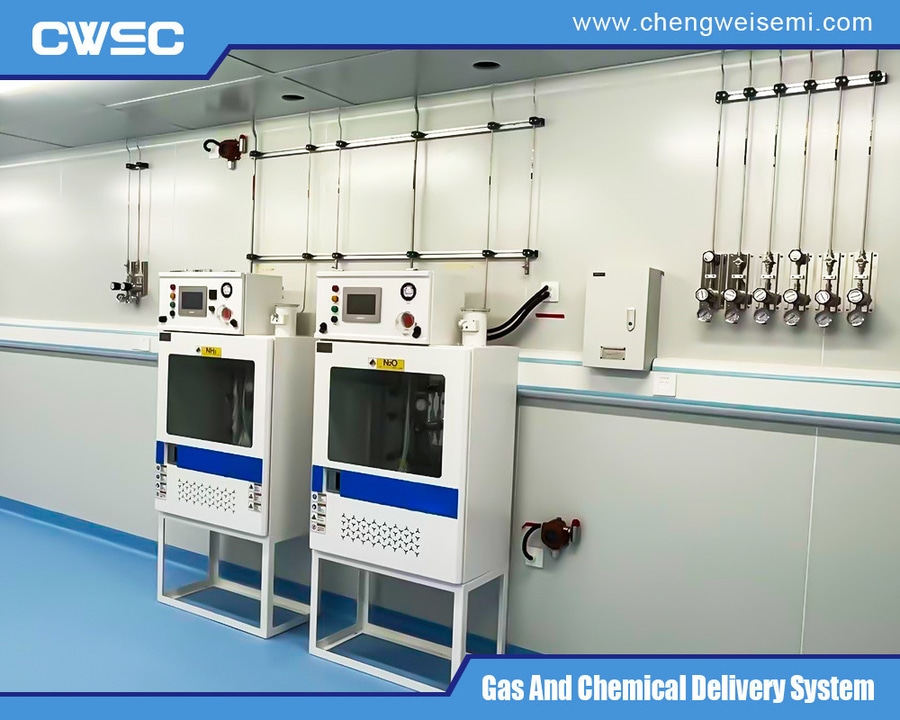

Sistemi centralizzati di alimentazione dei gas da laboratorio
Sistemi centralizzati di alimentazione dei gas da laboratorio
Progettazione della disposizione geografica e suddivisione in zone della struttura

La fase di pianificazione spaziale di un sistema centralizzato di alimentazione dei gas da laboratorio ne determina l’affidabilità a lungo termine e la conformità normativa. Gli ingegneri di progetto devono innanzitutto stabilire chiari parametri di disposizione geografica basati sull’impronta chimica dei gas in uso. I protocolli di sicurezza standard richiedono la suddivisione della rete di gas in zone spaziali distinte all’interno dell’area della struttura.

La zona di origine, che comprende le aree di stoccaggio dei gas o i locali dedicati alle bombole, dovrebbe idealmente essere situata al piano terra o lungo una parete perimetrale esterna dell’edificio. Questo posizionamento strategico semplifica la logistica delle bombole, consentendo ai camion di consegna di caricare e scaricare bombole pesanti senza dover percorrere stretti corridoi interni. Per i gas altamente volatili, tossici o infiammabili come l’idrogeno o il metano, il locale di origine deve essere dotato di pareti dedicate per lo scarico delle esplosioni, di infrastrutture elettriche a prova di scintille e di robusti sistemi di ventilazione perimetrale che si interfacciano direttamente con gli scrubber di scarico di emergenza.

Tra la zona di origine esterna e il punto di utilizzo interno, i team di ingegneri tracciano il percorso di distribuzione. Questo percorso dovrebbe seguire l’itinerario più breve e diretto attraverso canaline dedicate o corridoi di servizio sopraelevati. Ridurre al minimo curve superflue, dislivelli e giunti complessi riduce la resistenza al flusso del gas, controlla le cadute di pressione nella linea e limita i potenziali vettori di perdita a valle nell’area occupata dalla struttura.

Scelta dei materiali e metallurgia delle tubazioni

Preservare la purezza del gas durante il suo percorso dalla piattaforma di stoccaggio centralizzata agli strumenti analitici richiede il rigoroso rispetto degli standard metallurgici delle tubazioni. I materiali idraulici commerciali standard come il rame o l’acciaio inossidabile di bassa qualità sono del tutto inadatti alle reti di laboratorio ad alta purezza a causa dei rischi di degassamento interno, rilascio di particelle e degrado chimico.

I circuiti di gas ad altissima purezza richiedono tubi in acciaio inossidabile ASTM A269 316L senza saldature ed elettrolucidati. Le superfici interne dei tubi elettrolucidati vengono sottoposte a trattamenti chimici specializzati per ottenere una finitura ultra-liscia. Questa superficie liscia impedisce che molecole di gas in tracce, umidità ambientale e microparticelle rimangano intrappolate all’interno di microscopiche cavità metalliche, garantendo che i gas raggiungano gli strumenti senza alcuna perdita di purezza. Per le utenze di laboratorio standard, le tubazioni in acciaio inossidabile ricotto a lucido rappresentano un’alternativa economica e altamente affidabile che concilia i vincoli di budget con un rigoroso controllo dei contaminanti.

Integrazione dei componenti meccanici e architettura del circuito

Un sistema centralizzato di alimentazione del gas da laboratorio ad alte prestazioni si basa su una rete di moduli meccanici interconnessi, progettati per mantenere pressioni di sistema stabili e garantire un flusso di gas ininterrotto:

Collettori di alimentazione

Il circuito di distribuzione primario ha inizio dal pannello del collettore di commutazione automatica. Questi gruppi collegano più bombole di gas in due banchi paralleli, designati come fonte primaria e fonte di riserva. I sensori di pressione differenziale integrati monitorano continuamente i tassi di esaurimento delle bombole. Quando il banco primario scende al di sotto di una soglia di pressione operativa prestabilita, il collettore passa automaticamente al banco di riserva senza causare fluttuazioni di pressione a valle né interrompere i test di laboratorio.

Nodi di distribuzione intermedi

Una volta che la linea principale del gas entra nel piano del laboratorio, passa attraverso una scatola di distribuzione con valvole o un pannello di distribuzione localizzato. Questi nodi suddividono un’unica linea ad alta capacità in più diramazioni secondarie, consentendo ai responsabili della struttura di isolare singole sale di laboratorio o banchi di lavoro per la manutenzione senza dover disattivare l’intera rete dell’edificio.

Regolatori al punto di utilizzo

La fase finale di erogazione avviene presso i pannelli locali al punto di utilizzo installati sui banchi di laboratorio o all’interno delle cappe chimiche. Questi pannelli sono dotati di regolatori a membrana in acciaio inossidabile a doppio stadio e valvole di microregolazione, che offrono ai ricercatori un controllo preciso delle pressioni di erogazione e delle portate, adattate a specifiche applicazioni analitiche come le analisi GC-MS o ICP-MS.

Controllo di qualità in loco e test di convalida

L’assemblaggio fisico e la convalida di un sistema centralizzato di alimentazione dei gas da laboratorio richiedono il rigoroso rispetto degli standard di costruzione propri delle camere bianche. Le squadre addette all’installazione meccanica devono seguire rigide procedure di controllo di qualità per proteggere l’integrità delle superfici interne delle tubazioni.

Tutti i collegamenti permanenti sulle tubazioni del gas in acciaio inossidabile vengono realizzati utilizzando apparecchiature automatizzate per la saldatura orbitale al tungsteno in atmosfera inerte. Durante il processo di saldatura, i tecnici mantengono un spurgo continuo di argon ad alta purezza all’interno delle tubazioni. Questo spurgo impedisce l’ossidazione interna, comunemente nota come “sugaring”, che altrimenti comprometterebbe la purezza del gas e creerebbe aree ruvide in cui si intrappolano tracce di contaminanti.

A seguito dell’installazione fisica, l’intera rete di tubazioni deve superare un processo di verifica della sicurezza e della pressione articolato su più livelli. Innanzitutto, gli appaltatori eseguono una prova di caduta di pressione ad alta pressione, pressurizzando il sistema con azoto pulito e secco fino a 1,5 volte la pressione massima di esercizio prevista e mantenendolo a tale pressione per almeno 24 ore, al fine di confermare l’assenza di degrado delle guarnizioni meccaniche. In secondo luogo, le linee specializzate ad alta purezza vengono sottoposte a prove di rilevamento delle perdite mediante spettrometro di massa ad elio, con un limite di perdita rigorosamente inferiore a 1×10⁻⁹ mbar-litri al secondo per garantire la totale integrità del sistema.

Sistemi centralizzati di alimentazione dei gas da laboratorio
Sistemi centralizzati di alimentazione dei gas da laboratorio
Sintesi dei vantaggi ingegneristici dell’infrastruttura

L’implementazione di un sistema centralizzato di erogazione dei gas da laboratorio progettato ad hoc offre chiari vantaggi operativi, finanziari e di sicurezza per i moderni centri di ricerca e produzione. Il raggruppamento delle fonti di gas ad alta pressione in locali isolati e ottimizzati dal punto di vista geografico elimina i rischi industriali dai banchi di lavoro, creando un ambiente più sicuro per il personale di laboratorio. Inoltre, le reti di commutazione automatizzate eliminano i tempi di inattività dei processi, riducono al minimo lo spreco di gas grezzo e garantiscono condizioni operative pulite e stabili che preservano la precisione della taratura degli strumenti. Investire in acciai inossidabili di alta qualità, moduli di controllo preciso della pressione e rigorosi protocolli di convalida assicura la conformità a lungo termine della struttura e supporta la ricerca scientifica avanzata.

Per ulteriori informazioni sul sistema centralizzato di alimentazione dei gas da laboratorio, è possibile visitare il sito di Chengwei Semiconductor all’indirizzo https://www.chengweisemi.com/product/centralized-gas-pipeline-system-and-central-gas-supply-system-for-speciality-gases/.
