Valvole a membrana elettrolucidate 5 Ra per il controllo di fluidi gassosi ad altissima purezza

Valvole a membrana elettrolucidate 5 Ra per il controllo di fluidi gassosi ad altissima purezza

Nel campo dei sistemi di controllo di gas e fluidi ad altissima purezza (UHP) , precisione e pulizia sono di fondamentale importanza. Settori come la produzione di semiconduttori, l'industria farmaceutica, le biotecnologie e la produzione di gas speciali richiedono componenti che riducano al minimo i rischi di contaminazione, garantendo al contempo prestazioni affidabili. Tra questi componenti critici, le valvole a membrana elettrolucidate 5 Ra rappresentano uno standard di eccellenza per la gestione di gas e fluidi sensibili. La denominazione "5 Ra" si riferisce alla rugosità superficiale media (Ra) di 5 micropollice o inferiore, ottenuta tramite elettrolucidatura, un processo che migliora la levigatezza e la purezza della superficie. Questo articolo approfondisce gli aspetti tecnici di queste valvole, esplorandone la progettazione, i vantaggi, le applicazioni e le considerazioni sulla manutenzione, evidenziando perché sono indispensabili negli ambienti UHP.

Le valvole a membrana funzionano utilizzando una membrana flessibile per isolare il percorso del fluido dal meccanismo di azionamento della valvola. Questa progettazione impedisce il contatto diretto tra il fluido di processo e potenziali contaminanti provenienti dal corpo o dallo stelo della valvola, rendendole ideali per i sistemi UHP. Se abbinate all'elettrolucidatura per ottenere una finitura di 5 Ra, queste valvole offrono una pulizia senza pari, riducendo la generazione di particelle, il degassamento e l'adesione microbica. Con l'impegno delle industrie globali verso standard di purezza più elevati, trainati dai progressi nella microelettronica e nei bioprocessi, l'adozione di tali valvole è aumentata vertiginosamente, garantendo la conformità a normative rigorose come quelle SEMI (Semiconductor Equipment and Materials International) e le linee guida FDA.




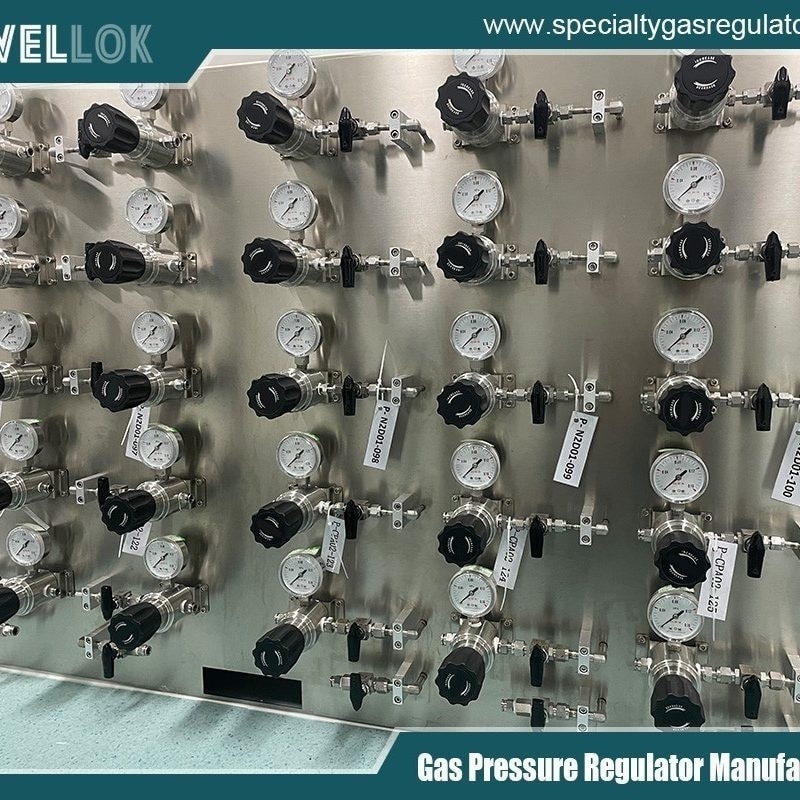

produttori di regolatori di gas speciali ad alta pressione
Comprensione dell'elettrolucidatura e della rugosità superficiale

L'elettrolucidatura è un processo elettrochimico che rimuove materiale da una superficie metallica per produrre una finitura liscia e a specchio. A differenza della lucidatura meccanica, che può causare graffi o particelle incastrate, l'elettrolucidatura dissolve preferibilmente le punte superficiali, ottenendo una topografia livellata. Per le valvole a membrana, tipicamente realizzate in acciaio inossidabile 316L o altre leghe resistenti alla corrosione, questo processo non solo leviga la superficie, ma la passiva anche, formando uno strato di ossido ricco di cromo che ne aumenta la resistenza alla corrosione.

Il valore Ra misura la rugosità superficiale come media aritmetica delle deviazioni assolute del profilo dalla linea media. Una finitura Ra pari a 5 indica una superficie eccezionalmente liscia, spesso specifica per applicazioni UHP, dove anche irregolarità microscopiche possono intrappolare contaminanti o favorire la proliferazione batterica. In confronto, le superfici lavorate standard potrebbero avere un Ra pari o superiore a 32, il che è inadeguato per sistemi in cui la purezza è critica. Per ottenere 5 Ra tramite elettrolucidatura, è necessario immergere i componenti della valvola in un bagno elettrolitico, applicare corrente continua e controllare parametri come temperatura, tensione e tempo di immersione. Ciò si traduce in una superficie non solo più liscia, ma anche priva di bave, cavità e inclusioni, riducendo il rischio di rilascio di particolato durante il funzionamento.

Nel controllo dei fluidi gassosi UHP, la rugosità superficiale influisce direttamente sull'integrità del sistema. Le superfici ruvide possono ospitare umidità, residui organici o particelle metalliche, causando contaminazione nei processi a valle. Ad esempio, nelle fabbriche di semiconduttori, anche livelli di impurità pari a parti per miliardo (ppb) possono compromettere la resa dei wafer. Le superfici elettrolucidate a 5 Ra riducono al minimo questi rischi facilitando la pulizia e accelerando lo spurgo, garantendo che gas come azoto, argon o miscele speciali rimangano incontaminati.



Progettazione e funzionalità delle valvole a membrana

Le valvole a membrana sono costituite da un corpo, un coperchio, una membrana e un attuatore. La membrana, spesso realizzata in elastomeri come EPDM, PTFE o leghe metalliche per le varianti UHP, funge da barriera che si flette per aprire o chiudere il percorso del flusso. Nei modelli elettrolucidati a 5 Ra, tutte le superfici a contatto con il fluido vengono trattate per soddisfare i criteri di levigatezza. Ciò include la sede della valvola, lo sfioratore (l'area rialzata contro cui la membrana si sigilla) e i passaggi interni.

L'azionamento può essere manuale, pneumatico o elettrico, con le opzioni pneumatiche prevalenti nei sistemi UHP automatizzati per la loro affidabilità e il funzionamento pulito. Gli attuatori pneumatici utilizzano aria pulita e secca per muovere la membrana, evitando componenti elettrici che potrebbero introdurre interferenze elettromagnetiche in ambienti sensibili. Il design della valvola garantisce l'assenza di volumi morti, ovvero l'assenza di sacche in cui il fluido può ristagnare, il che è fondamentale per prevenire la contaminazione incrociata nelle linee multigas.

Le principali specifiche tecniche di queste valvole includono pressioni nominali fino a 150 psi o superiori, tolleranze di temperatura da -40 °C a 150 °C e tassi di perdita minimi di 1 × 10⁻⁹ scc/sec di elio. Le configurazioni delle porte variano, ad esempio a tenuta frontale (VCJ), a saldare di testa o con raccordi sanitari, consentendo una perfetta integrazione nelle tubazioni esistenti. Per il controllo di gas UHP, le valvole sono spesso dotate di diaframmi multigiro per una regolazione precisa, a differenza delle valvole a sfera on-off che potrebbero causare picchi di pressione.



Vantaggi nelle applicazioni ad altissima purezza

Il vantaggio principale delle valvole a membrana elettrolucidate 5 Ra risiede nel loro contributo alla purezza del sistema. L'elettrolucidatura rimuove i danni sub-superficiali causati dalla produzione, eliminando i siti di innesco della corrosione. Questo è fondamentale per la gestione di gas corrosivi come acido cloridrico o silano, dove la corrosione puntiforme potrebbe causare perdite o guasti. La superficie liscia riduce anche il degassamento, ovvero il rilascio di gas o sostanze volatili intrappolate, fondamentale nei sistemi sotto vuoto o a bassa pressione.

L'affidabilità è un altro vantaggio fondamentale. I diaframmi di queste valvole possono resistere a milioni di cicli senza guasti, grazie ai materiali resistenti alla fatica e alle geometrie ottimizzate. A differenza delle valvole a globo o a spillo, i design a diaframma non presentano parti scorrevoli o rotanti nel percorso del fluido, riducendo al minimo l'usura e la generazione di particelle. Ciò si traduce in un tempo medio tra guasti (MTBF) più lungo e in tempi di fermo ridotti negli ambienti di produzione.

Dal punto di vista della pulizia, queste valvole supportano rigorosi protocolli di pulizia, come quelli che utilizzano acqua deionizzata o gas inerte. La finitura 5 Ra consente un'efficace passivazione e sterilizzazione, soddisfacendo gli standard per camere bianche ISO 14644. Nelle applicazioni farmaceutiche, prevengono l'accumulo di carica batterica, garantendo la conformità alle cGMP (correnti buone pratiche di fabbricazione).

L'efficienza energetica è un vantaggio spesso trascurato. Le superfici interne lisce riducono la resistenza al flusso, riducendo le perdite di carico e i requisiti di pompaggio nei sistemi di distribuzione dei fluidi. Ciò può comportare notevoli risparmi sui costi in operazioni su larga scala, come i collettori di distribuzione del gas negli stabilimenti.



Applicazioni in tutti i settori

La produzione di semiconduttori rappresenta il mercato più importante per le valvole a membrana elettrolucidate da 5 Ra. Nei processi di deposizione chimica da fase vapore (CVD) o di incisione, il controllo preciso dei gas precursori è essenziale. Queste valvole regolano i flussi in armadi per gas, scatole di distribuzione valvole (VMB) e purificatori point-of-use, mantenendo livelli di purezza inferiori a 1 ppb per umidità e ossigeno.

Nei settori farmaceutico e biotecnologico, queste valvole vengono utilizzate nelle apparecchiature di bioprocesso per la gestione di gas e fluidi sterili. Ad esempio, nei fermentatori o nei sistemi cromatografici, controllano i gas di aerazione come ossigeno o anidride carbonica, prevenendo contaminazioni che potrebbero rovinare i lotti. Le loro superfici elettrolucidate sono compatibili con le procedure di pulizia in loco (CIP) e sterilizzazione in loco (SIP), garantendo un funzionamento igienico.

Le industrie di gas speciali, comprese quelle che producono miscele di calibrazione per strumenti analitici, si affidano a queste valvole per la miscelazione e la distribuzione. Nel settore aerospaziale e della difesa, gestiscono i gas propellenti nei banchi di prova, dove la purezza influisce su prestazioni e sicurezza.

Tra le applicazioni emergenti rientrano i sistemi a celle a combustibile a idrogeno e la ricerca sui materiali avanzati, dove l'idrogeno UHP o i gas nobili richiedono un controllo impeccabile. Con l'adozione dei principi dell'Industria 4.0 da parte delle industrie, le versioni intelligenti di queste valvole con sensori integrati per il monitoraggio del flusso e la manutenzione predittiva stanno guadagnando terreno.



Confronto con tecnologie di valvole alternative

Sebbene le valvole a membrana eccellano negli scenari UHP, alternative come le valvole a soffietto o a sfera hanno le loro nicchie di mercato. Le valvole a soffietto offrono un isolamento simile, ma possono essere più ingombranti e costose, con potenziale affaticamento del soffietto. Le valvole a sfera, sebbene convenienti per l'uso generale, introducono particelle dovute all'usura della sede e non sono adatte per UHP a causa di maggiori tassi di perdita.

Le valvole a spillo garantiscono un controllo preciso, ma espongono le filettature al fluido, con il rischio di contaminazione. In termini di finitura superficiale, le valvole lucidate meccanicamente possono raggiungere 10-15 Ra, ma non offrono i vantaggi della passivazione dell'elettrolucidatura, con conseguente maggiore suscettibilità alla corrosione.

Nel complesso, le valvole a membrana elettrolucidate da 5 Ra bilanciano costo, prestazioni e purezza, rendendole preferibili per la maggior parte delle esigenze di controllo dei fluidi gassosi UHP.



Installazione, manutenzione e best practice

Una corretta installazione è fondamentale per prestazioni ottimali. Le valvole devono essere montate con orientamenti che impediscano il cedimento della membrana, in genere con l'attuatore rivolto verso l'alto. Le tubazioni devono essere pulite e prive di detriti; per garantire l'integrità delle connessioni, è preferibile la saldatura orbitale.

La manutenzione prevede la sostituzione periodica della membrana, guidata da conteggi ciclici o ispezioni visive. Test non distruttivi, come il rilevamento delle perdite di elio, verificano l'integrità della tenuta. I protocolli di pulizia includono il lavaggio con azoto ad alta purezza seguito da cottura sotto vuoto per rimuovere i residui.

Le migliori pratiche includono la selezione di valvole con certificazioni tracciabili per materiali e finiture, garantendo la compatibilità con le pressioni di sistema e i fluidi. È essenziale formare il personale sulla manipolazione per evitare graffi superficiali, poiché anche danni minimi possono comprometterne la purezza.




produttori di regolatori di gas speciali ad alta pressione
Conclusione

Le valvole a membrana elettrolucidate da 5 Ra rappresentano l'apice dell'ingegneria per il controllo di fluidi gassosi ad altissima purezza. Le loro superfici lisce e passivate, unite al robusto isolamento della membrana, offrono purezza, affidabilità ed efficienza senza pari. Con l'evoluzione delle industrie verso la precisione su scala nanometrica e la lavorazione sterile, queste valvole continueranno a svolgere un ruolo fondamentale, salvaguardando la qualità del prodotto e la sicurezza operativa. Investendo in componenti così avanzati, le aziende possono ottenere prestazioni superiori soddisfacendo al contempo i rigorosi requisiti della produzione moderna.
