Garantire una fornitura ininterrotta di elio con collettori di commutazione automatica del gas

Garantire una fornitura ininterrotta di elio con collettori di commutazione automatica del gas

In applicazioni critiche che spaziano dalla risonanza magnetica (MRI) alla fabbricazione di semiconduttori e alla ricerca avanzata, l'elio è una risorsa insostituibile. Le sue proprietà uniche, tra cui l'inerzia e il punto di ebollizione estremamente basso, lo rendono essenziale, eppure la sua catena di approvvigionamento è fragile, caratterizzata da scarsità e volatilità dei prezzi. Qualsiasi interruzione nella fornitura di elio può portare a fermi operativi catastrofici, perdite finanziarie significative e compromissione della sicurezza. Questo articolo esplora il ruolo fondamentale dei sistemi automatizzati di commutazione del gas per garantire una fornitura di elio continua, affidabile e sicura. Analizzeremo i loro principi di funzionamento, i componenti chiave, i vantaggi e le considerazioni critiche per l'implementazione, fornendo un modello tecnico per la salvaguardia delle operazioni dipendenti dall'elio.


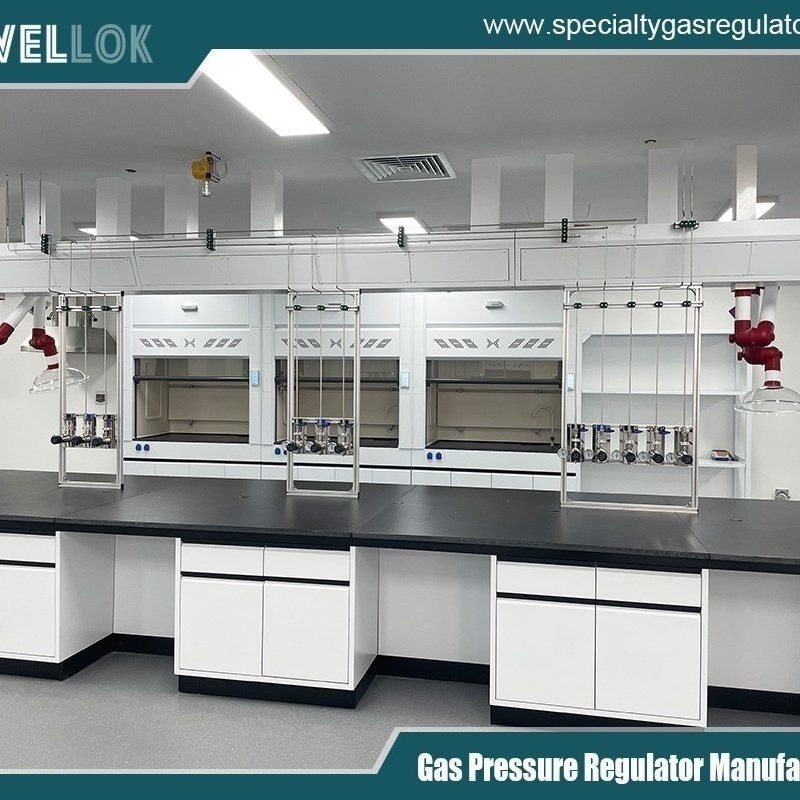

produttori di collettori di commutazione delle bombole del gas
L'imperativo dell'elio e la sfida della continuità
L'elio (He) non è semplicemente un gas industriale; è un elemento strategico non rinnovabile. Estratto principalmente dalle riserve di gas naturale, la sua offerta globale è geograficamente concentrata e soggetta a pressioni geopolitiche ed economiche. Oltre ai palloncini, le sue applicazioni critiche sono numerose:

Assistenza sanitaria: Raffreddamento dei magneti superconduttori negli scanner per risonanza magnetica. Un "quench" (perdita di superconduttività) dovuto all'evaporazione dell'elio è un'emergenza multimilionaria.
Produzione ad alta tecnologia: Essenziale per creare atmosfere inerti nella crescita di cristalli di fibre ottiche e semiconduttori (ad esempio, per wafer di silicio) e come gas vettore nella cromatografia.
Analitico e di ricerca: Utilizzato nella cromatografia gassosa (GC), nella cromatografia gassosa-spettrometria di massa (GC-MS) e come criogeno negli spettrometri a risonanza magnetica nucleare (NMR) e negli acceleratori di particelle.
Rilevamento perdite: Lo standard del settore per i test di tenuta ad alta sensibilità grazie alle sue piccole dimensioni atomiche.
Il filo conduttore di queste applicazioni è la necessità di un'alimentazione ininterrotta . La sostituzione manuale delle bombole introduce dei rischi: errore umano, fluttuazioni di pressione e potenziale contaminazione dovuta all'ingresso di aria. Per un magnete di risonanza magnetica, anche una breve esposizione all'aria (contenente ossigeno e umidità) può degradare la bobina superconduttrice. In un laboratorio di gascromatografia, un'interruzione dell'alimentazione può compromettere campioni sottoposti a lunghe analisi e richiedere una complessa ricalibrazione del sistema.

È qui che i collettori di commutazione automatica del gas passano dall'essere una semplice comodità a un elemento infrastrutturale fondamentale.



Architettura del sistema e principi operativi
Un collettore di commutazione automatica è un sistema intelligente progettato per commutare automaticamente l'alimentazione di gas da una fonte primaria ("in uso") a una fonte secondaria ("di riserva") quando la fonte primaria è esaurita. Per i sistemi a elio, questi sono in genere configurati per bombole ad alta pressione (ad esempio, 200-300 bar) o contenitori dewar per elio liquido con vaporizzatori.

2.1 Componenti principali:

Flussi a doppio ingresso: Collegato alle fonti di elio primaria e secondaria. Ogni ingresso è dotato di un regolatore per ridurre la pressione elevata della bombola a una pressione di sistema costante e utilizzabile (ad esempio, 10 bar).
Trasduttori o interruttori di pressione: Il "cervello" dell'operazione. Questi sensori monitorano costantemente la pressione nella linea di alimentazione primaria a valle del relativo regolatore.
Elettrovalvole: Valvole azionate elettricamente (normalmente aperte o normalmente chiuse) controllate dalla logica del sistema. Isolano o collegano le alimentazioni primaria e secondaria.
Valvole di ritegno (valvole di non ritorno): Fondamentale per impedire il reflusso di gas dalla fonte attiva alla fonte esaurita o la contaminazione incrociata tra le linee primaria e secondaria.
Pannello di controllo/Controller logico: Un controllore logico programmabile (PLC) a stato solido che riceve segnali dai sensori di pressione. È programmato con un punto di commutazione—una soglia di pressione alla quale si avvia l'interruttore.
Sistema di allarme e notifica: Allarmi visivi (segnali luminosi) e acustici, oltre a notifiche remote sempre più diffuse (e-mail, SMS, trap SNMP) per avvisare il personale di un evento di cambio e della necessità di sostituire il cilindro vuoto.
Regolatore di uscita e valvola di spurgo: Fornisce una regolazione finale della pressione per l'applicazione finale. Una valvola di spurgo manuale è spesso inclusa per la manutenzione del sistema o per lo spurgo dopo la sostituzione della bombola.
2.2 La sequenza di cambio:

Operazione normale: L'elio fluisce dai cilindri primari, attraverso la relativa elettrovalvola aperta, attraverso la valvola di ritegno e verso l'applicazione. L'elettrovalvola secondaria è chiusa. Il controller monitora la pressione della linea primaria.
Rilevamento dell'esaurimento: Man mano che il cilindro primario si svuota, la sua pressione inizia a scendere. Quando la pressione scende al di sotto del setpoint di commutazione predefinito (impostato con cura al di sopra della pressione di ingresso minima richiesta per l'applicazione), il controller attiva un'azione.
Interruttore automatico: Il controller invia un segnale per chiudere l'elettrovalvola primaria e contemporaneamente aprire l'elettrovalvola secondaria. Le valvole di ritegno garantiscono il flusso solo dalla sorgente secondaria all'uscita. Questa transizione avviene in millisecondi, mantenendo la pressione del sistema senza interruzioni.
Attivazione allarme: Subito dopo la sostituzione, il sistema attiva allarmi locali e invia avvisi remoti, segnalando che la fonte primaria è esaurita e deve essere sostituita.
Sostituzione e ripristino del cilindro: Il personale sostituisce la bombola primaria vuota. Una volta collegata la nuova bombola, spurgata (se necessario) e aperta la valvola, la pressione del sistema viene ripristinata. Il collettore può quindi essere ripristinato manualmente o automaticamente, designando la nuova bombola come nuova fonte primaria o secondaria, a seconda della logica del sistema.


Vantaggi tecnici e benefici chiave
L'implementazione di un sistema di cambio automatico offre notevoli vantaggi operativi, economici e di sicurezza.

Zero tempi di inattività e integrità del processo: Il vantaggio fondamentale. Gli strumenti analitici continuano a funzionare, i magneti per risonanza magnetica rimangono stabili e i processi di produzione non sono influenzati dall'esaurimento dei cilindri. Questo protegge esperimenti sensibili, lotti di produzione e programmi di trattamento dei pazienti.
Sicurezza migliorata: Automatizzando un'attività di routine ma critica, il sistema riduce la necessità di una frequente movimentazione manuale delle bombole ad alta pressione, minimizzando i rischi associati. Previene inoltre la situazione pericolosa di un sistema che funziona in condizioni di vuoto completo, con conseguente aspirazione di contaminanti o aria.
Prevenzione della contaminazione: L'azione di commutazione rapida e sigillata, combinata con le valvole di ritegno, riduce al minimo il rischio di retrodiffusione di aria o umidità nelle linee del gas, fondamentale per mantenere la purezza dell'elio (spesso pari al 99.999% o superiore per il grado 5.0/5.5).
Efficienza operativa e risparmio di manodopera: Il personale è sollevato dal monitoraggio costante della pressione e dalle attività di sostituzione urgente. Gli avvisi consentono una sostituzione pianificata ed efficiente delle bombole durante il normale orario di lavoro, anziché richiedere interventi di emergenza.
Stabilità della pressione e qualità dei dati: Elimina i cali e i picchi di pressione associati ai cambi di misura manuali. Per strumenti come GC-MS, questo garantisce segnali di base stabili e risultati riproducibili.
Ottimizzazione dell'offerta: Facilita l'uso di pacchi bombole più grandi o di contenitori dewar per liquidi come fonte primaria, con bombole come riserva, ottimizzando la logistica di consegna e migliorando potenzialmente il costo del gas per unità.


Considerazioni critiche sulla progettazione e l'implementazione
La progettazione e la specifica di un sistema di cambio automatico dell'elio richiedono un'estrema attenzione ai dettagli.

Compatibilità dei materiali e integrità dell'elio: Tutti i materiali a contatto con il fluido (in particolare le guarnizioni) devono essere compatibili con l'elio ad alta pressione. Le guarnizioni specifiche per l'elio (spesso realizzate in materiali come Kel-F/PCTFE) sono obbligatorie, poiché gli elastomeri standard possono consentire la permeazione dell'elio, causando perdite lente e perdita di purezza.
Requisiti di purezza: Il collettore deve essere realizzato con componenti ad alta integrità e a tenuta stagna per l'elio (ad esempio, raccordi VCJ o a tenuta frontale anziché filettature coniche). Per applicazioni ad altissima purezza (UHP), il sistema deve essere elettrolucidato, certificato pulito e in grado di essere sottoposto a trattamento termico.
Calibrazione del punto di commutazione: Questo non è arbitrario. Deve essere calcolato in base al requisito minimo di pressione di ingresso dell'applicazione, alle caratteristiche del regolatore e alla caduta di pressione nel sistema. Un valore troppo basso rischia di causare un'interruzione dell'erogazione; un valore troppo alto spreca gas utilizzabile nel "tallone" della bombola.
Gerarchia e integrazione degli allarmi: I sistemi dovrebbero offrire allarmi a più livelli: un avviso di "pre-allarme" per l'imminente esaurimento, un allarme principale di "commutazione" e un allarme critico se anche l'alimentazione secondaria scende. L'integrazione con i sistemi di gestione degli edifici (BMS) o con piattaforme di monitoraggio centralizzato è una funzionalità fondamentale per la gestione degli impianti.
Design a prova di errore: Il sistema dovrebbe passare automaticamente a uno stato sicuro in caso di interruzione di corrente (ad esempio, se le valvole si aprono o si chiudono in base alla valutazione del rischio dell'applicazione). Sensori di pressione ridondanti o un alimentatore di backup possono essere giustificati per applicazioni mission-critical come la risonanza magnetica.
Ventilazione e sicurezza: Sebbene l'elio non sia tossico, è asfissiante. I collettori, soprattutto quelli in spazi chiusi, devono essere installati con un'adeguata ventilazione. Considerare l'installazione di dispositivi di monitoraggio della carenza di ossigeno nella stanza.


Configurazioni avanzate e tendenze future
Oltre al sistema standard a doppia alimentazione, esistono configurazioni più sofisticate:

Collettori multi-banco: Utilizzando tre o più banchi di cilindri, con logica per ruotare l'utilizzo in modo uniforme, garantendo la massima estrazione di gas e una fornitura prolungata tra gli interventi di assistenza.
Backup liquido-cilindro: Un'alimentazione primaria da un grande dewar di elio liquido con evaporatore, supportato da una batteria di bombole ad alta pressione. Questa soluzione è comune nei grandi centri di ricerca o negli ospedali con più sale di risonanza magnetica.
Gestione del gas “completamente automatizzata”: Integrando il collettore con il monitoraggio dell'inventario (tramite sistemi di scala o algoritmi di pressione/flusso) per generare automaticamente ordini con i fornitori di gas, creando una catena di fornitura realmente autonoma.
IoT e analisi predittiva: I moderni collettori dotati di connettività digitale possono trasmettere dati sulle prestazioni, consentendo una manutenzione predittiva (ad esempio, rilevando la deriva del regolatore) e un'analisi più approfondita dei modelli di consumo di gas.

produttori di collettori di commutazione delle bombole del gas
Conclusione
In un'epoca caratterizzata dalla preziosità e dall'indispensabilità dell'elio, affidarne l'approvvigionamento a processi manuali e intermittenti rappresenta un rischio insostenibile. I collettori di commutazione automatica del gas costituiscono una soluzione ingegneristica matura, robusta e intelligente per affrontare la sfida della continuità. Sono molto più di semplici impianti idraulici; sono sistemi integrati di sicurezza e affidabilità che proteggono beni multimilionari, garantiscono l'integrità di processi sensibili e ottimizzano l'efficienza operativa.

Investire in un sistema di cambio automatico correttamente specificato, installato e sottoposto a manutenzione non è un optional per gli utilizzatori di elio: è una componente fondamentale di una gestione responsabile del rischio operativo. Garantendo la costante disponibilità del gas, questi sistemi forniscono la base ininterrotta su cui poggiano in modo affidabile i progressi critici in ambito sanitario, scientifico e industriale. Man mano che la gestione dell'elio diventa sempre più fondamentale, il collettore automatizzato rappresenta la prima linea di difesa per preservare questo prezioso elemento e il lavoro vitale che consente.
