Guida completa alla progettazione, al funzionamento e all'applicazione degli scrubber per l'abbattimento dei gas silani

Guida completa alla progettazione, al funzionamento e all'applicazione degli scrubber per l'abbattimento dei gas silani

Il silano (SiH₄) è ampiamente utilizzato nella produzione di semiconduttori, celle fotovoltaiche, display, nella deposizione di film sottili e nella lavorazione di materiali avanzati. Sebbene il silano sia un gas di processo importante, è anche altamente infiammabile e reattivo. Se rilasciato nei gas di scarico, può comportare rischi significativi di incendio, esplosione, danni ambientali e alle apparecchiature. Per questo motivo, un efficace sistema di abbattimento del silano è una componente essenziale del sistema di trattamento dei gas di scarico negli impianti che utilizzano questo gas.

Un sistema di abbattimento del silano correttamente progettato fa molto di più che semplicemente rimuovere il silano da una linea di scarico. Deve controllare in modo sicuro un gas reattivo, prevenire l'accensione incontrollata, proteggere le apparecchiature a valle, ridurre al minimo le emissioni pericolose e garantire un funzionamento stabile in condizioni di processo variabili. Questa guida illustra i principi di progettazione, i meccanismi di funzionamento, le applicazioni, i componenti principali, le considerazioni sulla sicurezza e i requisiti di manutenzione degli scrubber per l'abbattimento del gas silano.



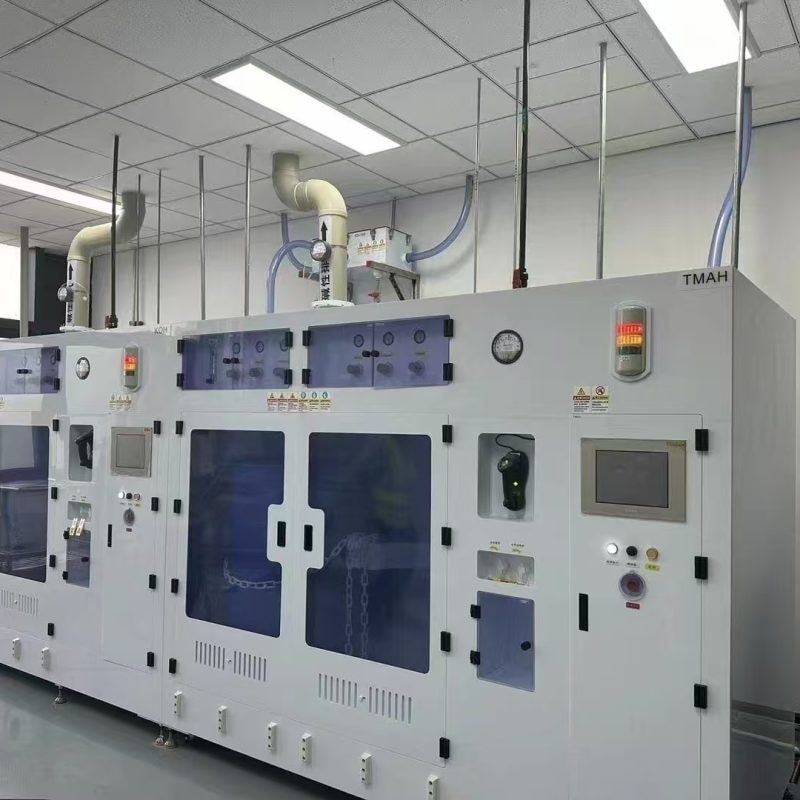

Che cos'è un depuratore di gas silano?
Un depuratore di gas per l'abbattimento del silano è un sistema di trattamento dei gas industriali progettato per ridurre o eliminare il silano e altri sottoprodotti di processo dai gas di scarico prima che vengano immessi nel sistema di ventilazione dell'impianto o nell'atmosfera.

Il silano è un gas incolore dall'odore caratteristico ed estremamente infiammabile. La sua elevata reattività implica che i tradizionali sistemi di lavaggio a umido potrebbero non essere sempre adatti al trattamento di flussi concentrati di silano. A seconda del processo e della concentrazione del gas, l'abbattimento del silano può prevedere ossidazione controllata, combustione, diluizione, adsorbimento, lavaggio a umido o una combinazione di queste tecnologie.

Nella produzione di semiconduttori e pannelli fotovoltaici, il sistema di abbattimento viene normalmente installato a valle delle apparecchiature di processo, come i sistemi CVD, PECVD e i relativi sistemi di deposizione. Il suo scopo è quello di garantire una transizione controllata tra i gas di scarico del processo e il sistema di aspirazione dell'impianto.

Un sistema completo può includere:

Ingresso scarico silano
Sistema di diluizione e gas vettore
Camera di reazione o di combustione
Sezione di raffreddamento
Sistema di spegnimento
Depuratore ad umido
demister
Ventilatore di scarico o sistema di controllo della pressione
Sensori e strumenti di monitoraggio
Sistema di controllo basato su PLC
Sistema di arresto di emergenza
La configurazione esatta dipende dalla composizione del gas, dalla portata, dalla concentrazione di silano, dal ciclo di lavoro del processo e dalle prestazioni richieste in termini di controllo delle emissioni.

Perché la riduzione del silano è fondamentale
Il silano richiede particolare attenzione a causa della sua elevata infiammabilità e reattività chimica. Un flusso di gas di scarico contenente silano può creare pericoli se il gas si accumula in tubazioni, apparecchiature o aree scarsamente ventilate.

Gli obiettivi primari della riduzione del silano sono pertanto:

Ridurre la concentrazione di silano pericoloso
Controllare in sicurezza la combustione e la reazione
Prevenire l'accensione incontrollata
Proteggere i condotti di scarico e le apparecchiature a valle
Ridurre il particolato e i sottoprodotti di reazione
Mantenere una pressione di scarico stabile
Garantire un monitoraggio affidabile dei processi
Rispettare i requisiti ambientali e del luogo di lavoro applicabili.
Il sistema dovrebbe essere progettato come parte integrante dell'intera architettura di distribuzione e scarico del gas, anziché essere considerato un'apparecchiatura isolata.

Processo di abbattimento del gas silano
Il processo di trattamento varia a seconda della concentrazione e della composizione dei gas di scarico. Un approccio comune per le applicazioni nel settore dei semiconduttori e del fotovoltaico combina l'ossidazione controllata con un successivo trattamento a umido.

1. Raccolta dei gas di scarico
I gas di scarico del processo vengono innanzitutto raccolti attraverso apposite tubazioni di scarico. Il sistema di scarico deve mantenere un flusso e una pressione adeguati per prevenire il riflusso o l'accumulo di gas reattivi.

Una corretta progettazione della linea di scarico è particolarmente importante perché tratti ciechi, punti bassi, materiali inadeguati e un flusso insufficiente possono contribuire alla formazione di depositi o all'accumulo di gas pericolosi.

2. Diluizione
La diluizione può essere utilizzata per ridurre la concentrazione di silano e migliorare il controllo del processo di reazione.

A seconda della configurazione del sistema, è possibile introdurre azoto o un altro gas vettore compatibile. La diluizione deve essere controllata con attenzione, poiché una diluizione eccessiva aumenta il volume del gas e le esigenze di trattamento a valle, mentre una diluizione insufficiente può aumentare i rischi per la sicurezza.

3. Ossidazione o combustione controllata
Il gas contenente silano viene introdotto in una zona di reazione controllata dove il silano viene convertito in prodotti chimici meno pericolosi.

La reazione può essere rappresentata in forma semplificata come:

SiH₄ + 2O₂ → SiO₂ + 2H₂O

Il percorso di reazione effettivo può essere più complesso perché i flussi di scarico possono contenere altri gas, tra cui idrogeno, ammoniaca, idrocarburi, gas dopanti, composti fluorurati o altri sottoprodotti del processo.

La camera di reazione deve pertanto garantire temperatura, tempo di permanenza, miscelazione dei gas e disponibilità di ossigeno controllati.

4. Raffreddamento e tempra
L'ossidazione del silano può generare una notevole quantità di calore. Dopo la reazione primaria, il gas può passare attraverso una sezione di raffreddamento o di spegnimento.

Il raffreddamento rapido aiuta a controllare la temperatura del gas e può anche contribuire a gestire la formazione di particolato. A seconda dell'architettura del sistema, si può utilizzare acqua o un altro fluido refrigerante compatibile.

5. Lavaggio a umido
Dopo la fase di abbattimento primario, uno scrubber a umido può rimuovere i composti solubili e il particolato dal flusso dei gas di scarico.

Una tipica lavasciuga pavimenti contiene:

Ugelli a spruzzo
Liquido abrasivo
Superfici di contatto o di imballaggio
camera di contatto gas-liquido
demister
Sistema di drenaggio
Pompa di ricircolo
Il liquido di lavaggio cattura le particelle e i contaminanti idrosolubili prima che il gas trattato venga espulso attraverso il camino.

Considerazioni chiave sulla progettazione
La progettazione di uno scrubber per l'abbattimento dei gas silanici richiede ben più della semplice scelta di un corpo scrubber standard. È necessario valutare diversi parametri ingegneristici.

Portata del gas
Il sistema deve essere dimensionato in base alla portata effettiva dei gas di scarico, inclusi il gas di processo, il gas vettore, il gas di diluizione e l'eventuale infiltrazione d'aria.

Un dimensionamento eccessivo aumenta i costi di capitale e di esercizio, mentre un dimensionamento insufficiente può causare un'eccessiva caduta di pressione e un trattamento inadeguato.

Concentrazione di silano
La concentrazione di silano è uno dei parametri di progettazione più importanti. Un sistema che tratta gas di scarico di processo altamente diluiti può avere requisiti molto diversi rispetto a un sistema esposto a silano concentrato.

La progettazione dovrebbe tenere conto sia della normale concentrazione operativa sia delle potenziali condizioni anomale.

Composizione del gas
Nelle applicazioni reali di scarico dei semiconduttori, il silano raramente si presenta da solo. Altri gas possono influenzare la combustione, la corrosione, la generazione di particolato o le prestazioni degli scrubber.

Il team di ingegneri dovrebbe valutare l'intera matrice gassosa anziché concentrarsi solo su SiH₄.

La temperatura
La temperatura di reazione influisce sull'efficienza di conversione del silano e sulla protezione delle apparecchiature a valle. Temperature eccessive possono danneggiare i componenti, accelerare la corrosione o aumentare la formazione di particolato.

Pertanto, è opportuno installare sensori di temperatura in posizioni adeguate, in particolare intorno alle sezioni di reazione e di raffreddamento.

Tempo di residenza
Per completare la reazione desiderata è necessario un tempo di permanenza adeguato. La camera di reazione deve garantire un volume e una distribuzione del gas sufficienti a evitare che il gas non trattato bypassi la zona di reazione.

Calo di pressione
Il sistema di abbattimento aggiunge resistenza alla linea di scarico. Un'eccessiva caduta di pressione può influire negativamente sulla camera di processo a monte.

Il depuratore, le condotte, il demister e le apparecchiature a valle devono pertanto essere valutati come un sistema completo di controllo della pressione.

Materiali di costruzione
La scelta del materiale è un altro fattore importante.

A seconda della composizione chimica del processo e delle condizioni operative, i materiali comunemente utilizzati possono includere acciaio inossidabile, leghe speciali, PP, PVC, PVDF, PTFE, FRP e altri materiali resistenti alla corrosione.

Le zone di reazione ad alta temperatura possono richiedere costruzioni metalliche o materiali refrattari, mentre le sezioni a valle, soggette all'umidità, possono utilizzare materiali polimerici resistenti alla corrosione.

La scelta del materiale dovrebbe tenere conto di:

La temperatura
Compatibilità chimica
Resistenza alla corrosione
Resistenza meccanica
Accumulo di particelle
Requisiti di pulizia
Vita utile prevista
Per le applicazioni che richiedono semiconduttori ad elevata purezza, è necessario considerare anche il controllo della contaminazione.

Controllo e monitoraggio automatici
I moderni impianti di desolforazione a base di silano integrano in genere un sistema di automazione basato su PLC per monitorare continuamente le prestazioni del sistema.

Tra i parametri importanti possono esserci:

Flusso di gas
Pressione
Pressione differenziale
La temperatura
Livello dell'acqua
Stato della pompa
Circolazione del liquido di lavaggio
stato della ventola di aspirazione
Stato della fiamma o della reazione
Rilevazione di gas
stato di arresto di emergenza
Un sistema di controllo automatizzato può confrontare continuamente le condizioni operative con limiti predefiniti.

Se viene rilevata una condizione anomala, il sistema può attivare allarmi, aumentare la diluizione, interrompere l'erogazione del gas di processo o attivare una sequenza di emergenza in base alla filosofia di sicurezza progettata.

Caratteristiche di sicurezza
La sicurezza dovrebbe essere integrata nel sistema fin dalle prime fasi del processo di progettazione.

Le funzioni di sicurezza più importanti possono includere:

Rilevamento dei gas
I rilevatori di gas fissi possono monitorare le aree in cui potrebbero verificarsi perdite di silano. I livelli di allarme e la logica di arresto devono essere stabiliti in conformità ai requisiti di sicurezza applicabili e alle valutazioni dei rischi dell'impianto.

Arresto di emergenza
Il sistema dovrebbe disporre di sequenze di arresto di emergenza chiaramente definite. A seconda del processo, queste possono isolare la fonte di gas, arrestare apparecchiature selezionate, aumentare la diluizione o portare il sistema di abbattimento in condizioni operative sicure.

Monitoraggio della fiamma e dell'accensione
Nei sistemi che utilizzano la combustione, i sistemi di monitoraggio della fiamma e di controllo dell'accensione possono contribuire a prevenire un funzionamento instabile.

Protezione dalla pressione
Sensori di pressione, interruttori, dispositivi di sicurezza e opportuni interblocchi contribuiscono a proteggere il sistema da condizioni di pressione anomale.

Design a prova di errore
I componenti critici dovrebbero essere progettati in modo tale che i guasti prevedibili si traducano, ove possibile, in uno stato controllato e sicuro.

Applicazioni degli scrubber per l'abbattimento del gas silano
I sistemi di abbattimento dei silani sono utilizzati in diversi settori manifatturieri ad alta tecnologia.

Produzione di semiconduttori
Gli impianti di produzione di semiconduttori utilizzano il silano per la deposizione di film sottili e altri processi. Il silano può essere combinato con gas come ammoniaca, idrogeno, azoto e altri gas speciali.

Il sistema di abbattimento deve pertanto gestire composizioni complesse dei gas di scarico del processo, mantenendo al contempo un'elevata disponibilità delle apparecchiature.

Produzione fotovoltaica
Il silano è ampiamente utilizzato nella produzione di materiali fotovoltaici a base di silicio. I sistemi PECVD possono generare gas di scarico contenenti silano e altri gas.

La produzione fotovoltaica su larga scala pone particolare enfasi sul funzionamento continuo, sull'elevata produttività, sui bassi requisiti di manutenzione e su un trattamento affidabile dei gas di scarico.

Produzione di display
I processi di deposizione di film sottili utilizzati nella produzione di display possono anche prevedere l'impiego di miscele gassose contenenti silano.

Poiché gli impianti di produzione di display possono utilizzare simultaneamente più sistemi di deposizione, si possono prendere in considerazione strategie di abbattimento centralizzate o distribuite.

Strutture di ricerca e sviluppo
Università, laboratori, linee di produzione pilota e centri di ricerca possono utilizzare quantità minori di silano. Queste applicazioni richiedono comunque un adeguato rilevamento dei gas, il controllo delle emissioni e la riduzione delle emissioni, poiché i rischi intrinseci del silano rimangono significativi.

Manutenzione dei sistemi di abbattimento del silano
La manutenzione regolare è essenziale per mantenere le prestazioni del trattamento e la sicurezza del sistema.

Le attività di manutenzione ordinaria includono:

Ispezione delle camere di reazione
Rimozione del particolato accumulato
Controllo degli ugelli dello scrubber
Ispezione dei dispositivi antiappannamento
Controllo di pompe e guarnizioni
Monitoraggio della qualità dell'acqua
Ispezione dei condotti di scarico
Sensori di calibrazione
Test di allarmi e interblocchi
Controllo dei rilevatori di gas
Ispezione di valvole e attuatori
Verifica delle funzioni di arresto di emergenza
L'accumulo di particolato merita particolare attenzione perché i depositi contenenti silicio possono ridurre la sezione di flusso, aumentare la caduta di pressione e influire sulle prestazioni del sistema.

È necessario elaborare un programma di manutenzione preventiva in base alle ore di funzionamento, alla composizione chimica del processo, al livello di contaminazione e alle raccomandazioni del produttore.

Come scegliere uno scrubber per l'abbattimento del gas silano
Nella scelta di un sistema di abbattimento, gli acquirenti dovrebbero fornire al fornitore delle apparecchiature informazioni dettagliate sul processo.

Le specifiche importanti includono:

Concentrazione di silano
Flusso di gas massimo e normale
Composizione del gas
Pressione di processo
Temperatura di scarico
Ciclo operativo
Numero di strumenti di processo
Efficienza di trattamento richiesta
Servizi disponibili
Ambiente di installazione
Limitazioni della pressione di scarico
Requisiti ambientali locali
Il fornitore dovrà quindi valutare la combinazione più appropriata di tecnologie di ossidazione, combustione, diluizione, raffreddamento e lavaggio a umido.

Per gli impianti di semiconduttori e fotovoltaici, la soluzione preferita è spesso un sistema di abbattimento personalizzato piuttosto che uno scrubber generico.


Conclusione
Un depuratore di gas silanici è un componente fondamentale dell'infrastruttura di trattamento dei gas di scarico per la produzione di semiconduttori, fotovoltaico, display e materiali avanzati.

Per una rimozione efficace del silano è necessario un approccio coordinato che tenga conto della concentrazione del gas, della portata, della composizione chimica, della temperatura, delle condizioni di reazione, della caduta di pressione, della formazione di particolato, della resistenza alla corrosione, dell'automazione e della sicurezza.

Un sistema ben progettato può convertire in modo sicuro il silano reattivo in prodotti di reazione gestibili, riducendo al contempo il particolato e altri contaminanti attraverso il trattamento a valle. L'integrazione di ossidazione controllata, raffreddamento, lavaggio a umido, monitoraggio e interblocchi di sicurezza automatici fornisce un quadro pratico per la gestione di flussi di scarico complessi contenenti silano.

Per gli impianti che pianificano un nuovo processo di silano o l'ammodernamento di un sistema di aspirazione esistente, la soluzione di abbattimento dovrebbe essere progettata in base alle effettive condizioni di processo, piuttosto che essere selezionata unicamente in base alla capacità delle apparecchiature. Un'analisi dettagliata dei gas, una valutazione del rischio, il dimensionamento delle apparecchiature, la selezione dei materiali, la progettazione del sistema di controllo e la manutenzione preventiva sono tutti elementi essenziali per garantire un funzionamento affidabile a lungo termine.

Con la continua espansione della produzione di semiconduttori e fotovoltaici, la domanda di sistemi affidabili di abbattimento dei gas silanici, apparecchiature per il trattamento dei gas di scarico e scrubber industriali continuerà a crescere. Scegliere un produttore di sistemi di abbattimento con esperienza, in grado di fornire ingegneria personalizzata, integrazione di processo, automazione e assistenza post-vendita, può aiutare i produttori a ottenere operazioni più sicure, una produzione stabile e una gestione efficace dei gas di scarico.

Per una guida completa alla progettazione, al funzionamento e all'applicazione degli scrubber per l'abbattimento dei gas silanici, è possibile visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
