Un sistema di distribuzione dei gas di laboratorio è una componente fondamentale delle moderne infrastrutture di laboratorio. Fornisce un metodo controllato e affidabile per il trasporto di gas come azoto, ossigeno, idrogeno, elio, argon, anidride carbonica, aria compressa e gas speciali da bombole, serbatoi di stoccaggio o sistemi centralizzati di fornitura di gas a strumenti e postazioni di lavoro di laboratorio.

A differenza delle normali tubazioni di servizio, le tubazioni per gas da laboratorio devono essere progettate tenendo conto delle proprietà del gas, dei requisiti di pressione, dei livelli di purezza, della compatibilità, della prevenzione delle perdite, della ventilazione e della sicurezza dell'utente. Un sistema di tubazioni per gas da laboratorio ben progettato può ridurre la movimentazione delle bombole, mantenere una pressione del gas stabile, migliorare la purezza del gas e supportare il funzionamento continuo del laboratorio.

Questo articolo illustra i principi chiave per la progettazione di un sistema di distribuzione di gas da laboratorio sicuro e affidabile, dalla selezione del gas e dal dimensionamento delle tubazioni al controllo della pressione, alla scelta dei materiali, all'installazione, al collaudo e alla manutenzione.

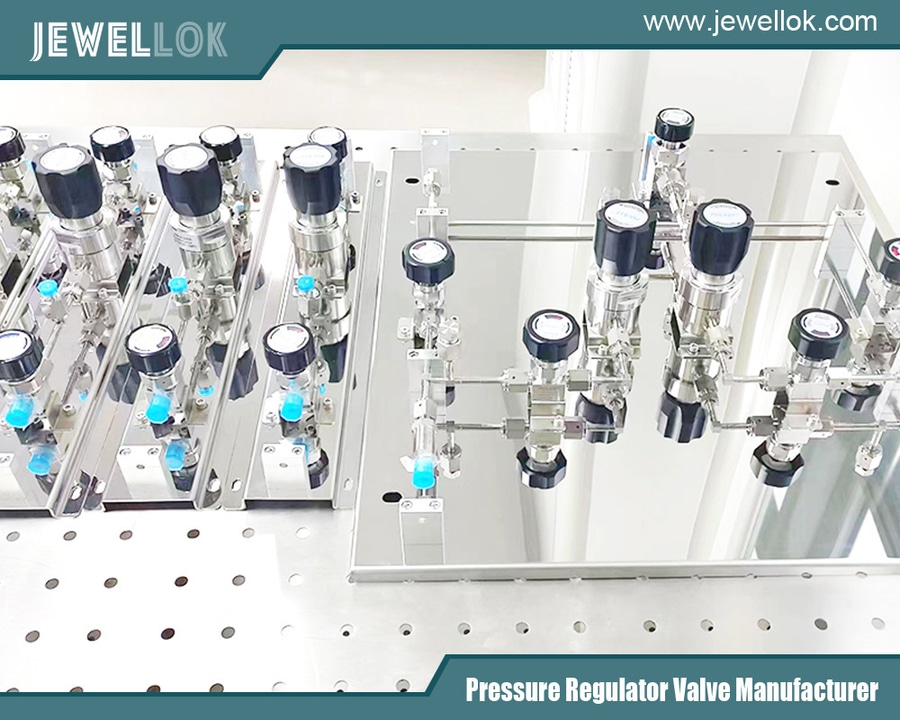

regolatore di propano ad alta pressione regolabile
1. Definire i requisiti dei gas di laboratorio
Il primo passo nella progettazione di un sistema di distribuzione del gas per un laboratorio consiste nello stabilire il fabbisogno effettivo di gas del laboratorio stesso.

I diversi laboratori hanno esigenze di consumo e purezza dei gas significativamente diverse. Un laboratorio di chimica universitario potrebbe necessitare principalmente di azoto, aria compressa e ossigeno, mentre un laboratorio di analisi potrebbe richiedere azoto, idrogeno, elio, argon e gas speciali ad elevata purezza per strumenti come GC, GC-MS, ICP, LC-MS e altre apparecchiature analitiche.

Prima di progettare la pipeline, identificare:

Tipo di gas e proprietà chimiche
Purezza del gas richiesta
Pressione di alimentazione
Pressione di esercizio
Pressione massima ammissibile
Portata massima e media
Numero di punti di erogazione del gas
Domanda di gas simultanea
Distanza tra la fonte di gas e il laboratorio
Requisiti di espansione futura
Funzioni di monitoraggio e allarme richieste
Il consumo di gas deve essere calcolato sia in base alle normali condizioni operative che alla domanda di picco. Progettare basandosi unicamente sul flusso medio attuale può causare instabilità di pressione quando più strumenti sono in funzione simultaneamente.

Per i laboratori che prevedono un'espansione futura, è opportuno prevedere, ove possibile, l'integrazione di capacità aggiuntive nella progettazione iniziale.

2. Separare le fonti di gas e le zone di distribuzione
Un sistema di condotte per gas da laboratorio è normalmente costituito da diverse sezioni funzionali:

Fonte di gas → regolazione della pressione → collettore di distribuzione del gas → condotta principale → condotta di derivazione → valvola terminale → apparecchiatura

La fonte di gas può includere bombole ad alta pressione, fasci di bombole, serbatoi di gas liquefatto, generatori o sistemi centralizzati di fornitura di gas.

Nei sistemi basati su bombole, un collettore di commutazione del gas automatico o semiautomatico può garantire un'alimentazione continua passando da una batteria di bombole vuote a una batteria di riserva.

Il sistema di distribuzione dovrebbe essere suddiviso in zone appropriate. Ad esempio, i gas con requisiti di pressione o purezza differenti non dovrebbero condividere la stessa configurazione di distribuzione.

I gas tossici, corrosivi, infiammabili, ossidanti e inerti richiedono diverse precauzioni di sicurezza. I gas speciali devono essere isolati, ove necessario, e forniti tramite componenti compatibili.

3. Selezionare materiali idonei per la tubazione
La scelta del materiale per le tubazioni è uno degli aspetti più importanti nella progettazione degli impianti di gas per laboratori.

I materiali più comuni includono acciaio inossidabile, rame e tubi in polimeri speciali. La scelta corretta dipende dalle proprietà del gas, dalla pressione, dai requisiti di purezza, dalla temperatura e dall'applicazione.

Acciaio inossidabile
L'acciaio inossidabile 316L è ampiamente utilizzato per applicazioni con gas ad alta purezza e speciali, in quanto offre una buona resistenza alla corrosione, resistenza meccanica e compatibilità con molti gas da laboratorio.

Per la fornitura di gas ad altissima purezza, i tubi in acciaio inossidabile lucidati internamente possono contribuire a ridurre la generazione di particelle, l'adsorbimento, la ritenzione di umidità e la contaminazione.

Rame
I tubi di rame possono essere utilizzati in applicazioni di laboratorio idonee, in particolare per i gas per i quali sono accettabili i requisiti di compatibilità e purezza del rame. Tuttavia, la compatibilità del materiale deve essere sempre valutata in relazione al gas specifico.

Materiali polimerici
Alcuni materiali polimerici possono essere adatti per applicazioni di laboratorio a bassa pressione o per gas chimicamente aggressivi specifici. Tuttavia, è necessario considerare la permeabilità, la compatibilità chimica, i limiti di pressione e le caratteristiche di contaminazione.

Il materiale per le condotte non dovrebbe mai essere scelto esclusivamente in base al costo. La composizione chimica del gas e il grado di purezza richiesto dovrebbero essere i fattori prioritari da considerare.

4. Calcolare il diametro della tubazione e la caduta di pressione
Il diametro della tubazione influisce direttamente sulla velocità del gas e sulla perdita di pressione.

Se la condotta è troppo piccola, la caduta di pressione può diventare eccessiva, soprattutto quando diversi strumenti sono in funzione contemporaneamente. Se è notevolmente sovradimensionata, il maggiore volume interno può aumentare i costi di installazione e creare scorte di gas non necessarie.

Il dimensionamento della pipeline dovrebbe considerare:

Portata di gas
Pressione di alimentazione
Pressione di esercizio
Lunghezza della conduttura
Numero di raccordi
Densità del gas
La temperatura
Calo di pressione
Domanda simultanea
La perdita di pressione totale comprende sia l'attrito nei tratti rettilinei del tubo, sia le perdite dovute a curve, raccordi a T, valvole, regolatori, filtri e altri componenti.

Per applicazioni ad alta purezza, la progettazione dovrebbe anche ridurre al minimo i tratti morti non necessari e le cavità interne. Una configurazione di distribuzione compatta può migliorare l'efficienza di sostituzione del gas e ridurre i rischi di contaminazione.

5. Utilizzare un'architettura di controllo della pressione a più stadi
Normalmente, le bombole ad alta pressione non possono essere collegate direttamente agli strumenti di laboratorio. È necessario un sistema di riduzione e controllo della pressione.

Un sistema tipico utilizza un regolatore di pressione primario vicino alla fonte del gas e un regolatore di pressione secondario più vicino al punto di utilizzo.

Un'architettura di controllo della pressione a più stadi può fornire un controllo migliore quando la pressione di alimentazione è significativamente superiore alla pressione di esercizio dell'apparecchiatura.

Un pannello di controllo della pressione del gas da laboratorio può integrare:

Regolatori di pressione
Valvole di isolamento
Manometri
Sensori di pressione
Valvole di sicurezza
Filtri
Controlla le valvole
Spurgare le connessioni
Componenti di commutazione automatica
Interfacce per il monitoraggio del gas
Il regolatore deve essere selezionato in base alla pressione di ingresso, alla pressione di uscita, alla portata, alla compatibilità con i gas, al tipo di connessione e al grado di purezza richiesto.

Nel caso di gas corrosivi o reattivi, i componenti a contatto con il fluido devono essere realizzati con materiali compatibili con il gas.

6. Scegliere valvole e raccordi appropriati
Le valvole sono essenziali per isolare, controllare, spurgare e manutenere le condotte del gas nei laboratori.

Tra i tipi di valvole più comuni si annoverano le valvole a sfera, le valvole a membrana, le valvole a spillo, le valvole di ritegno e le valvole di sicurezza.

Nelle applicazioni con gas ad elevata purezza, si utilizzano spesso valvole a membrana poiché la loro progettazione interna può ridurre la contaminazione e minimizzare le potenziali vie di perdita.

Le valvole a spillo sono utili laddove è necessaria una regolazione precisa di flussi ridotti.

Le valvole a sfera sono comunemente utilizzate per l'isolamento perché garantiscono una chiusura rapida e una caduta di pressione relativamente bassa.

Ogni valvola dovrebbe essere selezionata in base alla sua funzione prevista, anziché utilizzare un unico tipo di valvola per l'intero sistema.

Anche la tecnologia di connessione è importante. Raccordi a compressione, connessioni di tipo VCR, tubi saldati orbitalmente e altri metodi di connessione possono essere scelti in base ai requisiti di pressione, purezza e manutenzione.

Per i sistemi ad elevata purezza, la saldatura orbitale, se eseguita correttamente, può fornire una connessione pulita e uniforme.

7. Progettazione per la purezza del gas
La purezza del gas è particolarmente importante per gli strumenti analitici, i laboratori di semiconduttori, gli impianti di ricerca e altre applicazioni sensibili.

Anche quando il gas fornito dalla bombola ha una purezza estremamente elevata, può verificarsi una contaminazione all'interno del sistema di distribuzione.

Le potenziali fonti di contaminazione includono:

Umidità
Oxygen
idrocarburi
Particelle
Tubazioni pulite in modo inadeguato
Degassamento dell'elastomero
Gambe morte
Connessioni mal sigillate
Materiali incompatibili
La tubazione deve pertanto essere progettata con una superficie interna pulita e una configurazione dei componenti adeguata.

I sistemi ad alta purezza possono richiedere tubazioni pulite e passivate, valvole a membrana ad alta integrità, filtri adeguati e procedure di installazione controllate.

Il sistema dovrebbe inoltre ridurre al minimo le diramazioni non necessarie e le sezioni stagnanti dove possono accumularsi i contaminanti.

8. Incorporare la purga e la ventilazione
Una condotta per gas da laboratorio progettata correttamente dovrebbe includere opportuni dispositivi di spurgo.

Potrebbe essere necessario eseguire la pulizia durante:

Messa in servizio iniziale
Sostituzione del cilindro
Manutenzione
Sostituzione dei componenti
Cambio gas
chiusura
Recupero da contaminazione
A seconda della configurazione del sistema e della compatibilità del gas, per le procedure di spurgo appropriate si possono utilizzare gas inerti come l'azoto.

Tuttavia, il gas di spurgo deve essere scaricato in modo sicuro. Le condotte di sfiato devono essere instradate verso un luogo appropriato e progettate in modo da impedire l'accumulo di gas pericolosi all'interno del laboratorio.

I gas tossici, infiammabili, poveri di ossigeno o comunque pericolosi richiedono una progettazione particolarmente accurata dei sistemi di ventilazione e scarico.

9. Fornire servizi di rilevamento perdite e monitoraggio della sicurezza
Le perdite di gas rappresentano uno dei rischi più importanti associati agli impianti di gas di laboratorio.

Le conseguenze dipendono dal tipo di gas coinvolto. Una perdita di gas inerte può creare un ambiente con carenza di ossigeno, mentre l'idrogeno e altri gas infiammabili possono comportare un rischio di incendio o esplosione. I gas tossici o corrosivi possono rappresentare una minaccia diretta per il personale.

Il sistema di condotte per il gas di laboratorio deve pertanto essere coordinato con adeguati sistemi di sicurezza.

A seconda dell'applicazione, questi possono includere:

Rivelatori di gas
Monitor per la carenza di ossigeno
Allarmi di pressione
Valvole di intercettazione automatiche
Sistemi di isolamento di emergenza
Allarmi visivi locali
Allarmi sonori
Sistemi di monitoraggio centralizzati
Interblocchi di ventilazione
I rilevatori di gas devono essere posizionati in base alle caratteristiche fisiche del gas. Ad esempio, la posizione di un rilevatore deve tenere conto se il gas è più leggero o più pesante dell'aria e di come il sistema di ventilazione del laboratorio distribuisce l'aria nell'ambiente.

10. Progettare con cura l'area di collegamento della bombola del gas
Le bombole di gas devono essere fissate saldamente e installate in un luogo idoneo.

L'area di stoccaggio e collegamento delle bombole deve garantire una ventilazione sufficiente e consentire agli operatori di sostituire le bombole in sicurezza.

Le bombole devono essere separate o controllate in base alla classificazione e alla compatibilità dei gas.

La zona di collegamento dovrebbe normalmente includere valvole di intercettazione appropriate, regolatori di pressione, raccordi flessibili ove necessario ed etichettatura.

I raccordi delle bombole devono essere protetti da danni meccanici e i tubi flessibili o rigidi devono essere compatibili con il gas e la pressione.

Nei sistemi multicilindrici, un collettore del gas può semplificare la distribuzione e ridurre la necessità di frequenti collegamenti e scollegamenti manuali.

11. Etichettare chiaramente il sistema di condotte
Ogni gasdotto deve essere chiaramente identificato.

Le etichette devono indicare il nome del gas e, ove opportuno, la direzione del flusso, la pressione, la classificazione di pericolosità e l'area di servizio.

La codifica a colori può essere utilizzata come metodo di identificazione aggiuntivo, ma l'identificazione scritta del gas deve rimanere chiara poiché le convenzioni cromatiche possono variare tra le diverse organizzazioni e regioni.

Le prese terminali devono essere chiaramente contrassegnate per evitare il collegamento accidentale delle apparecchiature al gas sbagliato.

Per i laboratori che utilizzano diversi gas speciali, la prevenzione delle interconnessioni è particolarmente importante.

12. Installare il sistema secondo una procedura controllata
Un buon progetto può essere compromesso da una cattiva installazione.

Prima dell'installazione, preparare uno schema dettagliato di tubazioni e strumentazione (P&ID) che mostri le fonti di gas, i regolatori, le valvole, i manometri, i sensori, le condotte, le prese, gli sfiati e i dispositivi di sicurezza.

Durante l'installazione:

Verificare la correttezza dei tubi e dei componenti.
Mantenere pulito l'interno dei tubi.
Proteggere le estremità aperte dei tubi da polvere e umidità.
Seguire la procedura di adesione specificata.
Evitate flessioni inutili e gambe intorpidite.
Supportare correttamente le pipeline.
Installare le valvole in posizioni accessibili.
Mantenere la corretta identificazione della conduttura.
Separare i servizi incompatibili laddove necessario.
Registrare i risultati dell'installazione e dell'ispezione.
Per applicazioni che richiedono elevata purezza, l'installazione deve essere eseguita in un ambiente controllato, utilizzando procedure di pulizia e manipolazione appropriate.

13. Eseguire prove di pressione e di tenuta
La condotta del gas di laboratorio, una volta completata, deve essere collaudata prima di essere messa in servizio.

Le procedure di collaudo dipendono dalla progettazione del sistema, dagli standard applicabili, dal tipo di gas, dalla pressione nominale e dalle normative locali.

Le attività tipiche di messa in servizio possono includere:

Ispezione visuale
Test di pressione
Test di tenuta
Test di funzionamento della valvola
Test di regolamentazione
Test di allarme
Verifica del sensore
purga
verifica dell'identificazione del gas
Verifica del flusso
Il collaudo delle perdite è particolarmente importante in corrispondenza di regolatori, steli delle valvole, raccordi, giunti saldati, connessioni degli strumenti e altri potenziali punti di perdita.

Per i sistemi ad elevata purezza, i test di tenuta all'elio o altri metodi sensibili di rilevamento delle perdite possono essere appropriati, se specificati dall'applicazione.

I risultati dei test devono essere documentati come parte della documentazione di messa in servizio.

14. Stabilire la manutenzione preventiva
Una condotta per il gas di laboratorio non è un sistema che si installa e poi si dimentica.

Le ispezioni periodiche aiutano a identificare i componenti deteriorati prima che causino problemi di funzionamento o di sicurezza.

I programmi di manutenzione dovrebbero includere:

Regolatori di pressione
valvole
Tubi flessibili
Filtri
Manometri
Sensori
Rivelatori di gas
Dispositivi di soccorso
Supporti per condotte
Uscite terminali
Sistemi di cambio automatico
I regolatori e i dispositivi di sicurezza devono essere ispezionati secondo le raccomandazioni del produttore e i requisiti applicabili.

I rilevatori di gas devono essere testati e calibrati a intervalli appropriati.

Qualsiasi modifica alla condotta deve essere documentata affinché i diagrammi P&ID e i registri di manutenzione rimangano accurati.

15. Collabora con un produttore esperto di sistemi di gas da laboratorio
La progettazione di un sistema di condotte per gas da laboratorio richiede ben più della semplice scelta di tubi e valvole. Richiede una comprensione integrata della chimica dei gas, del controllo della pressione, dei requisiti di flusso, del controllo della contaminazione, dell'ingegneria della sicurezza e delle operazioni di laboratorio.

Un produttore professionale di sistemi per gas da laboratorio può aiutare a valutare la fonte del gas, calcolare i requisiti delle condotte, selezionare i componenti compatibili, progettare pannelli di controllo della pressione, configurare i collettori del gas e sviluppare un sistema di distribuzione completo.

Per applicazioni con gas ad alta purezza e speciali, il produttore deve essere in grado di fornire tubazioni in acciaio inossidabile, regolatori, valvole a membrana, raccordi, pannelli di controllo del gas, sistemi di commutazione automatica e soluzioni di monitoraggio della sicurezza adeguati.

Il sistema finale dovrebbe essere progettato in base all'effettiva applicazione di laboratorio e alle normative e agli standard locali applicabili, anziché utilizzare una configurazione standardizzata.


regolatore di propano ad alta pressione regolabile
Conclusione
Un sistema di distribuzione del gas sicuro per i laboratori inizia con una conoscenza approfondita delle proprietà del gas, del consumo, della pressione, della purezza e delle condizioni operative del laboratorio. Il sistema dovrebbe combinare tubazioni di dimensioni adeguate, materiali compatibili, regolatori di pressione affidabili, valvole e raccordi idonei, un efficace sistema di spurgo, rilevamento delle perdite, ventilazione, etichettatura chiara e test sistematici.

Per la fornitura di gas di laboratorio ad elevata purezza, è necessario prestare particolare attenzione alla qualità delle superfici interne, all'integrità delle connessioni, al controllo della contaminazione, alla riduzione delle zone morte e alla stabilità della pressione. Per i gas pericolosi, il rilevamento dei gas, l'arresto di emergenza, la ventilazione e la progettazione di un sistema di aspirazione sicuro diventano elementi essenziali dell'intero sistema.

Se progettato e manutenuto correttamente, un sistema di condotte per il gas da laboratorio può garantire un'erogazione stabile del gas, migliorare l'efficienza del laboratorio, ridurre la movimentazione delle bombole e creare un ambiente di lavoro più sicuro per ricercatori e personale di laboratorio.

L'approccio più efficace consiste nel considerare il gasdotto come un sistema ingegnerizzato completo, dalla fonte del gas e dalla fase di controllo della pressione fino al collegamento finale delle apparecchiature, piuttosto che come una semplice rete di tubi e valvole.
