I sistemi di gas ad elevata purezza svolgono un ruolo fondamentale in laboratori, centri di ricerca, produzione di semiconduttori, industria farmaceutica, strumentazione analitica, processi chimici e molte altre applicazioni industriali. In questi ambienti, la purezza del gas, la stabilità della pressione, l'integrità delle perdite, la compatibilità dei materiali e il controllo preciso del flusso influiscono direttamente sulla qualità del processo, sulla consistenza del prodotto, sulle prestazioni delle apparecchiature e sulla sicurezza operativa.

Un regolatore di pressione per gas ad alta purezza è uno dei componenti più importanti in un sistema centralizzato di distribuzione del gas. Controlla la pressione dei gas erogati da una o più bombole e li distribuisce in modo sicuro e costante alle apparecchiature o ai punti di processo a valle. Rispetto ai regolatori di pressione industriali standard, i regolatori per gas ad alta purezza sono specificamente progettati per ridurre al minimo la contaminazione, la generazione di particelle, l'intrappolamento di umidità, le perdite interne e l'assorbimento di gas.

Che il sistema eroghi azoto, ossigeno, argon, elio, idrogeno, anidride carbonica, gas speciali, gas di calibrazione o altri gas di processo, la scelta del regolatore di pressione per gas ad alta purezza corretto è essenziale per garantire un'erogazione affidabile del gas e proteggere le delicate applicazioni a valle.

Questo articolo illustra la progettazione, il principio di funzionamento, i componenti chiave, le applicazioni, i criteri di selezione e i requisiti di manutenzione dei regolatori di pressione per gas ad alta purezza, destinati a sistemi di gas per laboratori e impianti industriali.


i migliori 10 regolatori di pressione del gas ad altissima purezza in India

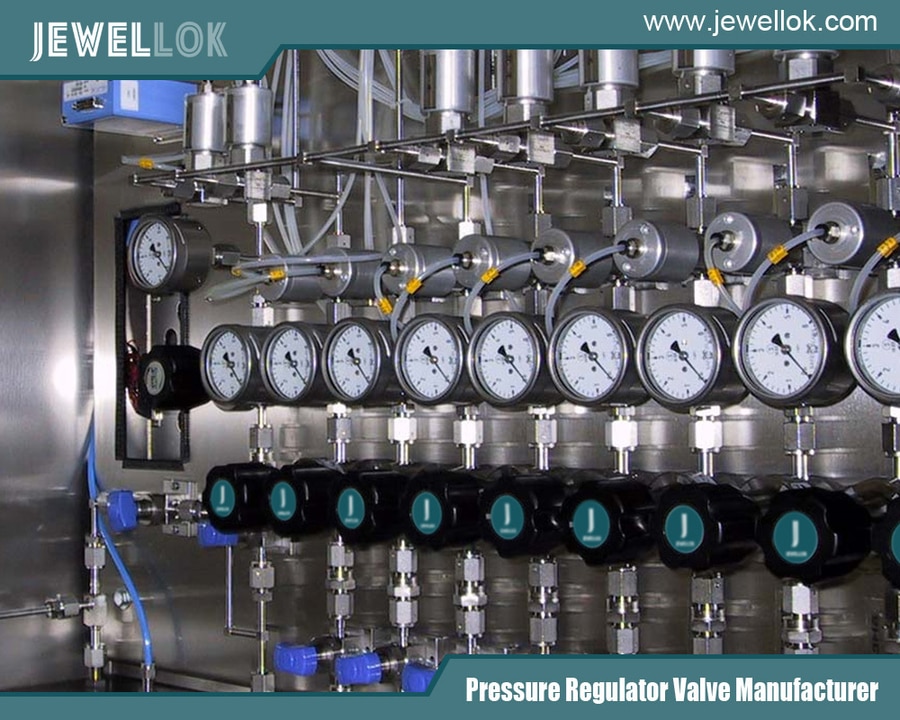

Che cos'è un regolatore di pressione per collettore di gas ad alta purezza?
Un regolatore di pressione per collettori di gas ad alta purezza è un dispositivo di controllo della pressione installato all'interno di un collettore di gas o di un sistema centralizzato di distribuzione del gas. La sua funzione principale è quella di ridurre l'elevata e spesso variabile pressione della bombola a una pressione di uscita stabile e controllata, adatta per le condotte a valle, gli strumenti, i reattori, le apparecchiature analitiche o i processi produttivi.

Un sistema tipico può includere una o più bombole di gas collegate a un collettore. Il regolatore del collettore riceve il gas dalla fonte ad alta pressione e ne riduce la pressione al livello di esercizio richiesto. Il gas controllato viene quindi convogliato attraverso tubi in acciaio inossidabile o altre tubazioni compatibili a uno o più punti di utilizzo.

Per applicazioni che richiedono un'elevata purezza, il regolatore deve fare molto di più che semplicemente ridurre la pressione. La sua progettazione interna deve contribuire a preservare la qualità del gas dalla bombola di origine al processo finale. Ciò richiede un'attenta valutazione dei materiali, della finitura superficiale, della tecnologia di tenuta, del volume morto, del percorso del flusso interno e delle prestazioni in termini di tenuta.

I regolatori ad alta purezza sono generalmente realizzati con materiali come l'acciaio inossidabile 316L, che offre un'eccellente resistenza alla corrosione e compatibilità con molti gas puliti e gas speciali. A seconda dell'applicazione, le superfici interne a contatto con il fluido possono anche essere sottoposte a trattamenti speciali o lucidatura per ridurre la ritenzione di particelle e minimizzare la contaminazione.

Come funziona un regolatore di pressione per collettore di gas?
Il principio di funzionamento di base di un regolatore di pressione per gas ad alta purezza è la riduzione e la stabilizzazione della pressione.

Il gas immagazzinato all'interno di una bombola può raggiungere pressioni molto elevate. Tuttavia, la maggior parte degli strumenti di laboratorio e dei processi industriali non può funzionare direttamente alla pressione della bombola. Un regolatore riduce questa pressione a un livello sicuro e utilizzabile.

Quando il gas ad alta pressione entra nell'ingresso del regolatore, fluisce verso la sede interna della valvola. Un elemento sensibile, come un diaframma, lavora in sinergia con un meccanismo di controllo a molla per regolare l'apertura della valvola.

Quando la pressione a valle scende al di sotto del valore impostato, la forza della molla fa sì che la valvola si apra ulteriormente, consentendo a una maggiore quantità di gas di fluire attraverso il regolatore. Quando la pressione in uscita risale fino al valore impostato, la pressione che agisce sul diaframma di rilevamento bilancia la forza della molla e riduce l'apertura della valvola.

Questo processo di bilanciamento continuo consente al regolatore di mantenere una pressione di uscita relativamente stabile anche al variare del consumo di gas.

Tuttavia, la stabilità della pressione in uscita può essere influenzata anche dalla diminuzione della pressione nel cilindro. Man mano che il cilindro si svuota, la pressione in ingresso diminuisce gradualmente. Ciò può causare una variazione della pressione in uscita, nota come effetto della pressione di alimentazione o dipendenza dalla pressione in ingresso.

Per le applicazioni che richiedono una pressione estremamente stabile, si preferisce spesso un regolatore di pressione a due stadi per gas ad alta purezza . Il primo stadio riduce l'elevata pressione della bombola, mentre il secondo stadio fornisce un controllo della pressione più preciso e una maggiore stabilità.

Regolatori di pressione del gas a stadio singolo vs. a due stadi
La scelta tra un regolatore a singolo stadio e uno a due stadi dipende dai requisiti di purezza del gas, dai requisiti di stabilità della pressione, dalla sensibilità del processo e dalle condizioni operative della bombola.

Regolatori monostadio
Un regolatore monostadio riduce la pressione del gas in un unico stadio di controllo della pressione. Questi regolatori hanno un design relativamente semplice e sono adatti per applicazioni in cui è accettabile una certa variazione della pressione in uscita al diminuire della pressione nella bombola.

I regolatori a collettore monostadio possono essere utilizzati per l'alimentazione generale di gas da laboratorio, la distribuzione di gas industriali, i sistemi a gas inerte e i processi con requisiti di stabilità di pressione meno stringenti.

I loro principali vantaggi includono:

Design semplice
Costo dell'attrezzatura inferiore
Installazione compatta
Riduzione affidabile della pressione
Adatto a numerose applicazioni generiche del gas.
Tuttavia, poiché la pressione in uscita può variare al diminuire della pressione in ingresso, i regolatori monostadio potrebbero non essere ideali per processi analitici o di produzione di precisione altamente sensibili.

Regolatori a due stadi
Un regolatore a due stadi effettua la riduzione della pressione in due fasi distinte. La prima fase riduce significativamente la pressione nella bombola, mentre la seconda fase fornisce la regolazione finale della pressione.

Questo design contribuisce a ridurre l'effetto delle variazioni di pressione in ingresso e può fornire una pressione in uscita più stabile durante l'intero ciclo di scarico del cilindro.

I regolatori a collettore ad alta purezza a due stadi vengono comunemente scelti per:

Sistemi di cromatografia gassosa
Spettrometria di massa
Laboratori di analisi
Sistemi di gas di calibrazione
Produzione di semiconduttori
Apparecchiature di ricerca ad alta precisione
Applicazioni di controllo di processo sensibili
Per le applicazioni critiche in cui la costanza della pressione può influenzare la precisione della misurazione o le prestazioni del processo, la regolazione a due stadi può offrire un vantaggio significativo.

Componenti chiave di un regolatore di flusso per gas ad alta purezza
Un regolatore di pressione per collettore di gas di alta qualità comprende diversi componenti importanti che lavorano insieme per controllare la pressione e mantenere la purezza del gas.

organismo di regolamentazione
Il corpo contiene i componenti interni per il controllo della pressione e costituisce il percorso principale per il flusso del gas. Per i sistemi ad alta purezza, l'acciaio inossidabile 316L è ampiamente utilizzato per la sua resistenza, la resistenza alla corrosione e l'idoneità per applicazioni con gas puliti.

Il materiale deve essere compatibile con il gas da erogare. Per gas corrosivi, tossici, reattivi o speciali, la selezione del materiale richiede un'ulteriore valutazione ingegneristica.

Diaframma
Il diaframma è un componente chiave per la rilevazione della pressione. Separa la zona di pressione del gas dal meccanismo a molla e reagisce alle variazioni della pressione in uscita.

I diaframmi metallici sono comunemente utilizzati nei regolatori di gas ad alta purezza perché possono garantire una maggiore pulizia e ridurre i rischi di contaminazione associati ad alcuni componenti elastomerici.

La progettazione del diaframma può inoltre contribuire a migliorare l'integrità della tenuta e a supportare l'utilizzo in applicazioni che richiedono un'elevata purezza del gas.

Sede valvola
La sede della valvola controlla il flusso di gas attraverso il regolatore. Il suo materiale deve essere selezionato in base ai requisiti di pressione, compatibilità con il gas, prestazioni di tenuta e requisiti di pulizia.

Un sedile progettato correttamente contribuisce a garantire un controllo stabile della pressione e una chiusura affidabile.

Molla e meccanismo di regolazione
Il meccanismo di regolazione consente all'operatore di impostare la pressione di uscita desiderata. In genere, aumentando la forza della molla si aumenta il valore di pressione impostato, mentre diminuendola si riduce la pressione di uscita.

Nei sistemi di distribuzione del gas industriale, il regolatore deve garantire una precisione di regolazione sufficiente per l'intervallo operativo previsto.

Manometri o trasduttori di pressione
La maggior parte dei regolatori di pressione per collettori di gas utilizza indicatori di pressione in ingresso e in uscita. L'indicatore di pressione in ingresso consente agli operatori di monitorare la pressione della bombola o di alimentazione, mentre l'indicatore di pressione in uscita mostra la pressione di esercizio regolata.

I sistemi più avanzati possono utilizzare trasduttori di pressione elettronici collegati a un PLC o a un sistema di monitoraggio centralizzato per la supervisione remota, la gestione degli allarmi e il controllo automatico.

Collegamenti di ingresso e uscita
La scelta del tipo di connessione è estremamente importante. Le opzioni più comuni includono connessioni NPT, raccordi per tubi, raccordi con guarnizione metallica tipo VCR, connessioni a saldatura orbitale e connessioni specifiche per bombole di gas.

Il sistema di collegamento deve essere compatibile con la pressione di esercizio, i requisiti di purezza del gas, i requisiti di tenuta e la progettazione delle tubazioni.

Perché la progettazione ad alta purezza è importante
In un sistema di gas industriale standard, piccole quantità di particelle, umidità, idrocarburi o altri contaminanti potrebbero non influire significativamente sull'applicazione finale. Nei sistemi ad alta purezza, tuttavia, anche livelli di contaminazione molto bassi possono creare seri problemi.

Ad esempio, la contaminazione da umidità o ossigeno può influire sui processi di produzione dei semiconduttori. La contaminazione da idrocarburi può influenzare le misurazioni analitiche. Le particelle possono danneggiare strumenti sensibili o interferire con apparecchiature di precisione.

Un regolatore di pressione per gas ad alta purezza dovrebbe pertanto essere progettato in modo da ridurre al minimo le potenziali fonti di contaminazione.

Tra le caratteristiche di progettazione più importanti si possono includere:

superfici a contatto con il fluido in acciaio inox di alta qualità
Riduzione del volume morto interno
Percorsi di flusso interni puliti
Struttura a diaframma metallico
Bassa generazione di particelle
Elevata integrità della tenuta
Materiali di sigillatura compatibili
Montaggio e confezionamento puliti
Finitura superficiale adeguata o elettrolucidatura, se necessaria.
Il volume morto è particolarmente importante perché le aree in cui il gas non può fluire facilmente possono intrappolare umidità o contaminanti. Quando il tipo di gas cambia o il sistema viene spurgato, i contaminanti intrappolati possono rimanere all'interno di queste aree e gradualmente entrare nel flusso di gas.

Un regolatore con un design interno pulito e a basso volume morto può migliorare l'efficienza di spurgo e contribuire a ridurre i rischi di contaminazione.

Applicazioni nei sistemi di gas da laboratorio
I laboratori dipendono da una fornitura di gas stabile e affidabile per numerose operazioni.

Un regolatore di pressione per gas ad alta purezza può essere installato in sistemi centralizzati di alimentazione di bombole per più strumenti o postazioni di lavoro. Invece di posizionare una bombola separata accanto a ogni strumento, i gas possono essere stoccati in un'area dedicata e distribuiti tramite un sistema di tubazioni controllato.

Le applicazioni di laboratorio più comuni includono:

Strumenti analitici
I gascromatografi, gli spettrometri di massa, gli analizzatori elementari e altri strumenti analitici possono richiedere una pressione del gas altamente controllata e una qualità del gas costante.

Azoto, elio, idrogeno, argon o altri gas vettori e di supporto ad elevata purezza devono essere forniti con un'adeguata stabilità di pressione.

Laboratori di ricerca
I processi di ricerca possono includere reazioni gassose, sviluppo di materiali, test ambientali, analisi chimiche e altri esperimenti in cui la composizione e la pressione del gas devono rimanere controllate.

Un sistema di regolazione del collettore progettato correttamente contribuisce a fornire un controllo centralizzato della pressione e a migliorare l'utilizzo delle bombole.

Sistemi di gas di calibrazione
I gas di calibrazione vengono utilizzati per verificare la precisione degli analizzatori di gas e delle apparecchiature di monitoraggio. La contaminazione incrociata e l'instabilità della pressione possono influenzare i risultati della calibrazione.

Materiali di regolazione ad elevata purezza e percorsi di flusso puliti contribuiscono a preservare l'integrità del sistema di erogazione del gas di calibrazione.

Ricerca medica e farmaceutica
In alcuni ambienti di laboratorio è necessaria l'erogazione controllata di gas speciali per la ricerca, la sperimentazione e lo sviluppo di processi. La compatibilità dei materiali e la purezza del gas diventano fattori importanti nella scelta del sistema di regolazione.

Applicazioni nei sistemi di gas industriali
I regolatori di pressione per gas ad alta purezza sono ampiamente utilizzati anche negli impianti industriali.

Produzione di semiconduttori
La produzione di semiconduttori richiede standard estremamente elevati di purezza dei gas e di controllo del processo. Azoto, argon, idrogeno, elio, ossigeno e gas speciali vengono utilizzati in diversi processi produttivi.

I componenti per l'erogazione del gas devono ridurre al minimo la contaminazione e garantire un controllo affidabile della pressione. A seconda del gas e del processo, i sistemi possono includere regolatori di elevata purezza, valvole a membrana, tubi saldati orbitalmente, raccordi con guarnizioni metalliche, pannelli di controllo del gas, armadi per il gas e sistemi di controllo automatico.

Elettronica e produzione avanzata
I gas ad elevata purezza vengono utilizzati per la verniciatura, l'incisione, la deposizione, il trattamento termico e altre operazioni di produzione di precisione.

Le fluttuazioni di pressione o la contaminazione possono influire sulla consistenza del prodotto e sulla ripetibilità del processo. Un regolatore di pressione del gas opportunamente dimensionato contribuisce a garantire condizioni di alimentazione del gas stabili.

Impianti farmaceutici e biotecnologici
Gas come azoto, anidride carbonica e ossigeno possono essere utilizzati nella produzione, nel confezionamento, nella ricerca o nel controllo di processo.

I sistemi centralizzati di distribuzione del gas possono migliorare la gestione dell'approvvigionamento, garantendo al contempo una pressione controllata alle diverse aree di produzione.

Saldatura e lavorazione dei metalli
Alcune operazioni industriali richiedono una fornitura centralizzata di gas di protezione o di processo. Sebbene i requisiti di purezza varino, i regolatori a collettore in acciaio inossidabile possono essere scelti laddove siano richiesti resistenza alla corrosione, durata o una gestione più pulita dei gas.

Fattori importanti da considerare nella scelta di un regolatore di pressione per collettore di gas
La scelta del regolatore corretto non dovrebbe basarsi solo sulla pressione di uscita desiderata. Gli ingegneri dovrebbero valutare l'intero sistema del gas.

1. Tipo di gas
I diversi gas hanno proprietà chimiche differenti. I gas inerti, come l'azoto e l'argon, possono avere requisiti di compatibilità dei materiali diversi rispetto ai gas corrosivi o reattivi.

Il corpo del regolatore, il diaframma, la sede della valvola, le guarnizioni, i raccordi e gli altri componenti a contatto con il fluido devono essere adatti al gas previsto.

2. Requisiti di purezza del gas
Il livello di purezza richiesto influenza direttamente la progettazione del regolatore.

Le applicazioni industriali generiche possono utilizzare componenti standard per il controllo dei gas, mentre le applicazioni nel settore dei semiconduttori, dell'analisi e dell'altissima purezza possono richiedere materiali specializzati, finiture superficiali particolari, un basso volume morto e un'integrità a tenuta stagna estremamente elevata.

3. Pressione di ingresso
Il regolatore deve essere in grado di gestire in sicurezza la pressione massima fornita dalla bombola o dalla fonte di gas a monte.

Non scegliere mai un regolatore basandoti esclusivamente sulla normale pressione di esercizio. La pressione di ingresso massima possibile deve rimanere entro i limiti di pressione specificati dal produttore.

4. Intervallo di pressione in uscita
La gamma di prese selezionata deve corrispondere ai requisiti effettivi del processo.

Un regolatore generalmente offre un controllo migliore se utilizzato entro un intervallo di regolazione appropriato. La scelta di un intervallo di pressione eccessivamente ampio per un'applicazione a bassa pressione può ridurre la precisione della regolazione.

5. Capacità di flusso
Il flusso di gas necessario deve essere calcolato in base al consumo a valle.

Il regolatore deve garantire un flusso sufficiente alla pressione richiesta, senza eccessive cadute di pressione. Occorre inoltre considerare il diametro del tubo, la lunghezza della tubazione, i raccordi, i filtri e le apparecchiature a valle, poiché l'intero sistema influenza le prestazioni di pressione finali.

6. Progettazione a uno o due stadi
Se è necessaria una pressione stabile durante l'intero ciclo di scarico del cilindro, una configurazione a due stadi può risultare appropriata.

Per applicazioni meno sensibili, un regolatore monostadio opportunamente selezionato può fornire prestazioni sufficienti.

7. Tipo di connessione
I collegamenti devono essere compatibili con il cilindro, il collettore e il sistema di tubazioni a valle.

I sistemi ad alta purezza possono utilizzare raccordi per tubi, connessioni di tipo VCR o connessioni saldate, a seconda dei requisiti di pulizia e di tenuta.

8. Requisiti di sicurezza
Per l'impiego con fluidi tossici, infiammabili, piroforici, corrosivi o contenenti ossigeno, il regolatore deve far parte di un sistema di sicurezza completo e progettato su misura.

La sicurezza può includere armadi per gas, ventilazione, protezione contro il flusso eccessivo, dispositivi di sicurezza per la sovrapressione, rilevamento del gas, arresto di emergenza, sistemi di spurgo e allarmi automatici.

Considerazioni sull'installazione e la manutenzione
Anche un regolatore di alta qualità non può garantire prestazioni ottimali se il sistema viene installato in modo errato.

Prima dell'installazione, verificare il tipo di gas, la pressione nominale, il tipo di connessione, la direzione del flusso e la compatibilità dei materiali. Tutte le tubazioni e i raccordi devono essere puliti in conformità ai requisiti di pulizia dell'applicazione.

Prima della messa in funzione, il sistema deve essere sottoposto a un'adeguata prova di tenuta. Per applicazioni ad alta purezza, è necessario selezionare metodi di rilevamento delle perdite appropriati in base alle specifiche del sistema e al tipo di gas utilizzato.

Anche la purga è una parte importante del funzionamento degli impianti a gas. Prima di immettere gas ad alta purezza, potrebbe essere necessario purgare l'impianto per rimuovere aria, umidità e gas residui. La procedura di purga deve essere progettata in base al tipo di gas e ai requisiti di sicurezza.

La manutenzione ordinaria dovrebbe includere l'ispezione di:

manometri o sensori di pressione
Perdita esterna
Collegamenti del regolatore
Stabilità della pressione
Prestazioni del diaframma e del sedile, ove possibile.
Segni di corrosione o contaminazione
Integrità della condotta del gas
Funzionamento della valvola
Dispositivi di sicurezza e allarmi
I regolatori devono essere sottoposti a manutenzione o sostituiti secondo le raccomandazioni del produttore e le condizioni operative dell'applicazione.

Scegliere un produttore affidabile di regolatori per collettori di gas ad alta purezza
Un fornitore affidabile dovrebbe essere in grado di offrire più di un semplice prodotto standard da catalogo. I sistemi di gas industriali e da laboratorio spesso richiedono connessioni di ingresso e uscita personalizzate, intervalli di pressione, configurazioni di collettori, materiali, manometri, trasduttori e funzioni di automazione su misura.

Jewellok fornisce soluzioni per il controllo dei gas in ambito di laboratorio, industria, semiconduttori e applicazioni con gas ad alta purezza, tra cui regolatori di pressione per gas ad alta purezza, pannelli di controllo della pressione del gas, valvole a membrana, collettori di gas, sistemi di erogazione di gas speciali e gruppi di controllo del gas personalizzati.

Nella scelta di un fornitore, i clienti dovrebbero valutare:

Esperienza con applicazioni con gas ad elevata purezza
Tracciabilità dei materiali
Capacità di test di pressione e tenuta
Supporto ingegneristico personalizzato
Conoscenza della compatibilità dei gas
Procedure di controllo qualità
Opzioni di connessione e configurazione
Capacità di supportare progetti OEM e personalizzati
Documentazione tecnica e supporto post-vendita
Per i sistemi a gas complessi, collaborare con un produttore in grado di progettare il regolatore come parte di una soluzione integrata per la distribuzione del gas può semplificare l'installazione e migliorare la compatibilità del sistema.


i migliori 10 regolatori di pressione del gas ad altissima purezza in India
Conclusione
Un regolatore di pressione per gas ad alta purezza è un componente fondamentale per l'erogazione di gas puliti, stabili e controllati in ambienti di laboratorio e industriali. La sua funzione va ben oltre la semplice riduzione della pressione. La scelta del materiale, il design del diaframma, la pulizia interna, il volume morto, l'integrità delle perdite, la stabilità della pressione, la capacità di flusso e la tecnologia di connessione influenzano tutti le prestazioni dell'intero sistema di erogazione del gas.

Per applicazioni generiche, un regolatore a singolo stadio può fornire un controllo della pressione affidabile ed economico. Per strumenti analitici, produzione di semiconduttori, sistemi di calibrazione e altre applicazioni sensibili, la regolazione a due stadi ad alta purezza può offrire una maggiore stabilità della pressione in uscita al variare della pressione di alimentazione del gas.

Prima di selezionare un regolatore, gli utenti devono valutare attentamente il tipo di gas, i requisiti di purezza, la pressione massima in ingresso, la pressione di uscita richiesta, la portata necessaria, il tipo di connessione, la compatibilità dei materiali e i requisiti di sicurezza.

Grazie a regolatori di pressione per gas ad alta purezza progettati correttamente e a sistemi di distribuzione del gas progettati da professionisti, laboratori e impianti industriali possono migliorare la stabilità dell'approvvigionamento di gas, ridurre i rischi di contaminazione, garantire la coerenza dei processi e ottenere una gestione del gas più sicura ed efficiente.

Per applicazioni che richiedono requisiti stringenti in ambito di laboratorio, semiconduttori, gas speciali e gas industriali, un regolatore di pressione per gas ad alta purezza personalizzato, realizzato da un produttore esperto come Jewellok, può fornire una base affidabile per un sistema di erogazione del gas completo ed efficiente.
