Differenza tra armadio a gas VMP (pannello collettore valvole) e armadio a gas VMB (scatola collettore valvole).

Differenza tra armadio a gas VMP (pannello collettore valvole) e armadio a gas VMB (scatola collettore valvole).

Introduzione

Nel settore della gestione dei gas industriali, in particolare in ambienti ad alta purezza come la produzione di semiconduttori, la produzione farmaceutica e la lavorazione chimica, la distribuzione sicura ed efficiente dei gas è di fondamentale importanza. Gli armadi per gas rappresentano componenti critici in questi sistemi, garantendo un'erogazione controllata e riducendo al contempo i rischi associati ai materiali pericolosi. Tra le varie configurazioni, gli armadi per gas con pannello a collettore di valvole (VMP) e con scatola a collettore di valvole (VMB) si distinguono come soluzioni specializzate per la distribuzione dei gas. Questi sistemi sono progettati per ricevere gas da fonti centralizzate, come serbatoi di stoccaggio o armadi per bombole, e distribuirlo a più punti di utilizzo, come apparecchiature di produzione o camere.

Le cabine gas VMP e VMB, sebbene simili nella loro funzione principale di splittaggio del gas tramite collettore, differiscono significativamente in termini di progettazione, applicazione, caratteristiche di sicurezza e idoneità operativa. Questo articolo approfondisce queste differenze, fornendo un'analisi tecnica completa. Esploreremo l'architettura, i componenti, i principi operativi, i vantaggi, i limiti e gli aspetti comparativi di ciascun sistema. Comprendere queste distinzioni è essenziale per ingegneri, facility manager e professionisti della sicurezza nella scelta delle apparecchiature di distribuzione del gas più adatte alle loro attività. Al termine di questa discussione, i lettori comprenderanno come questi sistemi contribuiscano all'integrità del processo, alla conformità normativa e all'efficienza complessiva del sistema in contesti industriali impegnativi.

I sistemi di distribuzione del gas nelle strutture moderne spesso utilizzano gas ad altissima purezza (UHP), dove anche la presenza di contaminanti minuscoli può compromettere la qualità del prodotto. Gli armadi VMP e VMB risolvono questo problema integrando precisi meccanismi di controllo, ma le loro varianti strutturali e funzionali si adattano a diverse tipologie di gas e livelli di pericolosità. Ad esempio, sebbene entrambi possano gestire più "stick" (singole linee del gas), il design dell'involucro e i requisiti di ventilazione li distinguono. Questo articolo si propone di chiarire queste sfumature, basandosi su specifiche tecniche e considerazioni pratiche per offrire una prospettiva equilibrata.




Sistemi di collettori di scambio gas speciali
Panoramica del pannello collettore valvole (VMP) dell'armadio del gas

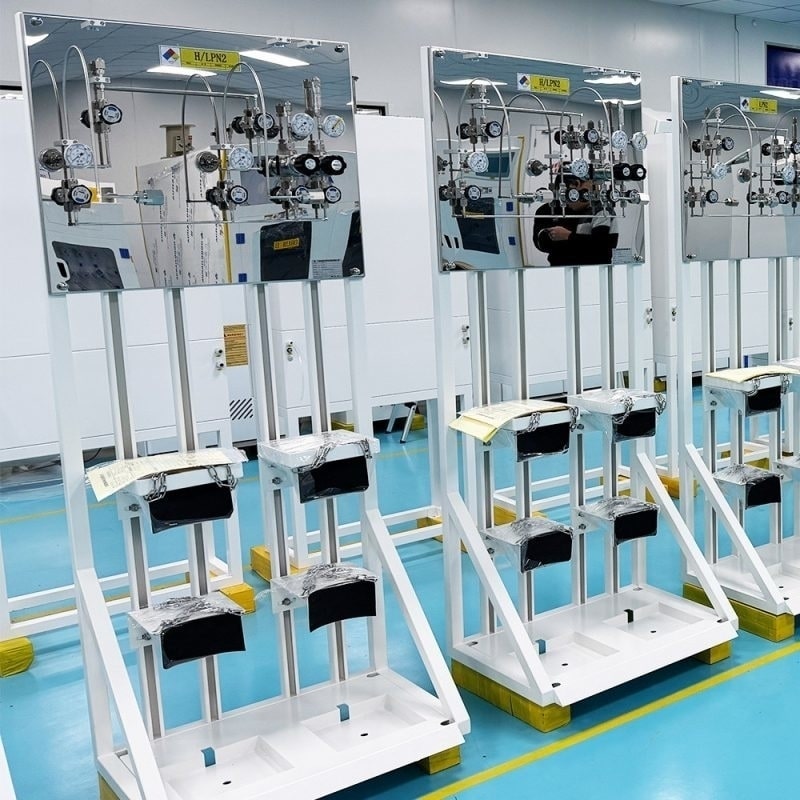

Il quadro di distribuzione gas con pannello di valvole (VMP, Valve Manifold Panel) è una configurazione compatta a pannello aperto, utilizzata principalmente per la distribuzione di gas inerti o non pericolosi in ambienti controllati. A differenza dei sistemi completamente chiusi, il VMP è costituito da un gruppo di componenti montati su un pannello piatto, in cui valvole, regolatori e componenti associati sono disposti in modo lineare o modulare. Questa configurazione facilita l'accesso per la manutenzione e il monitoraggio, rendendolo ideale per applicazioni in cui lo spazio è limitato e i gas coinvolti presentano rischi minimi.

Componenti chiave e progettazione

Una tipica cabina a gas VMP comprende diversi elementi essenziali:

– Gruppo collettore: il cuore del VMP è un collettore che divide una singola linea di ingresso del gas in più uscite, spesso chiamate "bastoncini". Ogni bastoncino può supportare un controllo di flusso indipendente, con capacità che vanno da 4 a 8 bastoncini nelle configurazioni standard. Il collettore è realizzato con materiali ad alta purezza come l'acciaio inossidabile 316L per prevenire corrosione e contaminazione.

– Valvole e regolatori: le valvole pneumatiche o manuali (ad esempio, le valvole a membrana per applicazioni UHP) controllano il flusso del gas, mentre i regolatori di pressione mantengono pressioni di uscita costanti, in genere regolabili da 0 a 150 psi. Le valvole di ritegno e le valvole di isolamento assicurano un flusso unidirezionale e impediscono il riflusso.

– Strumentazione: manometri, trasduttori e misuratori di portata sono integrati per il monitoraggio in tempo reale. Nelle varianti automatizzate, controllori logici programmabili (PLC) o semplici sistemi a relè consentono il funzionamento semiautomatico, come le sequenze di spurgo.

– Montaggio e integrazione: il pannello è montato a parete o integrato in rack, spesso all'interno di una camera bianca o di un vano portautensili. Non è dotato di un involucro completo, ma si affida alla ventilazione dell'ambiente circostante. Le dimensioni sono compatte, con un pannello standard largo circa 30 cm, consentendo una perfetta integrazione nelle reti di tubazioni esistenti.

Principi operativi

Il VMP funziona ricevendo il gas da una fonte primaria, come un armadio per bombole o un serbatoio di grandi dimensioni, attraverso una porta di ingresso. Il gas entra nel collettore, dove viene suddiviso tra le barre. Ogni barra può essere isolata, spurgata o attivata in modo indipendente, supportando processi come la calibrazione degli utensili o il riempimento della camera. Per i gas inerti come azoto o argon, il sistema enfatizza la preservazione della purezza attraverso superfici elettrolucidate e saldatura orbitale per ridurre al minimo la generazione di particelle.

Lo spurgo è un'operazione critica nei sistemi VMP, che in genere prevede cicli assistiti dal vuoto per rimuovere gas residui o contaminanti. I VMP manuali richiedono l'intervento dell'operatore, mentre i modelli semiautomatici utilizzano timer o sensori per sequenziare le operazioni delle valvole. Gli interblocchi di sicurezza impediscono lo sblocco accidentale, ma poiché il sistema è aperto, non è adatto per gas che richiedono l'aspirazione dei gas di scarico.

Applicazioni e vantaggi

Gli armadi per gas VMP sono diffusi negli stabilimenti di produzione di semiconduttori per la distribuzione di gas di spurgo, negli impianti farmaceutici per l'inertizzazione e nei laboratori di ricerca per l'alimentazione di strumenti analitici. I loro vantaggi includono:

– Efficacia in termini di costi: costi di fabbricazione inferiori grazie all’assenza di sistemi di contenimento e di scarico.

– Facilità di manutenzione: il design aperto consente la rapida sostituzione dei componenti senza doverli smontare.

– Flessibilità: le unità modulari consentono una facile espansione o riconfigurazione in base alle mutevoli esigenze di processo.

– Efficienza dello spazio: ideale per installazioni ristrette in cui sarebbe impraticabile avere armadi pieni.

Tuttavia, esistono delle limitazioni: i VMP non sono adatti per i gas pericolosi, in quanto non dispongono di sistemi di contenimento per perdite o fumi. Gli standard normativi, come quelli del SEMI (Semiconductor Equipment and Materials International), ne impongono l'uso solo per applicazioni non tossiche.



Panoramica della scatola del collettore delle valvole (VMB) dell'armadio del gas

Al contrario, l' armadio per gas Valve Manifold Box (VMB) è un sistema completamente chiuso e ventilato progettato per la gestione di gas pericolosi, tossici, infiammabili o corrosivi. Il termine "box" si riferisce alla sua struttura a forma di armadio, che fornisce un contenimento secondario e integra caratteristiche di aspirazione per mantenere un ambiente a pressione negativa. Questo involucro migliora la sicurezza catturando potenziali perdite e convogliandole verso uno scrubber o un sistema di aspirazione.

Componenti chiave e progettazione

Il VMB si basa sul concetto di collettore, ma lo racchiude in un alloggiamento robusto:

– Contenitore: realizzato in acciaio verniciato a polvere o acciaio inossidabile, il contenitore misura circa 30-60 pollici di larghezza, con porte di accesso dotate di finestre di vetro di sicurezza per l'ispezione visiva. Include guarnizioni e guarnizioni per garantire l'integrità ermetica.

– Collettore e stick: simile al VMP, supporta da 4 a 8 stick, ma con funzionalità avanzate come rilevatori di fiamma UV-IR o sensori di gas tossici per applicazioni pericolose.

– Valvole e regolatori: vengono utilizzati valvole ad alta integrità (ad esempio, con tenuta a soffietto) e regolatori, spesso con attuatori pneumatici per il controllo remoto. Valvole di ritegno e valvole di eccesso di flusso aggiuntive impediscono rilasci incontrollati.

– Sistema di ventilazione: elemento distintivo chiave, il VMB incorpora un generatore di vuoto o un ventilatore per l'aspirazione continua, raggiungendo portate d'aria di 150-200 piedi lineari al minuto. Questo mantiene una pressione negativa, impedendo la fuoriuscita di gas.

– Sistemi di controllo: i VMB completamente automatici utilizzano PLC avanzati con interfacce touchscreen, che supportano protocolli come Modbus per l'integrazione con i sistemi di gestione degli impianti. Gli allarmi per cadute di pressione, perdite o aperture porte sono standard.

Principi operativi

Il gas entra nel VMB attraverso un ingresso sigillato, distribuito tramite il collettore a più uscite. Per gas pericolosi come silano o ammoniaca, il sistema include cicli di spurgo automatizzati che utilizzano gas inerte o vuoto per evacuare le linee prima della manutenzione. Il sistema di scarico sfiata continuamente l'involucro, convogliando gli effluenti verso le unità di trattamento. Le misure di sicurezza includono pulsanti di arresto di emergenza (EMO) e interblocchi che interrompono le operazioni in caso di guasto della ventilazione.

Durante il funzionamento, il VMB garantisce la conformità a normative come la NFPA 55 (Compressed Gases and Cryogenic Fluids Code), che richiede involucri espulsi per gas piroforici o tossici. Il design a pressione negativa riduce al minimo i rischi di esposizione, rendendolo adatto ad ambienti ad alto rischio.

Applicazioni e vantaggi

I VMB sono essenziali nei processi di produzione di semiconduttori che coinvolgono gas droganti, nella produzione di LCD con agenti corrosivi e nella produzione di pannelli solari con precursori infiammabili. I vantaggi includono:

– Maggiore sicurezza: la recinzione e lo scarico attenuano i pericoli, riducendo il potenziale di incidenti.

– Conformità normativa: soddisfa i rigorosi standard per la gestione dei gas pericolosi.

– Versatilità: gestisce una gamma più ampia di gas, comprese le miscele.

– Affidabilità: i controlli automatizzati riducono al minimo l’errore umano e garantiscono una consegna coerente.

Gli svantaggi riguardano costi più elevati dovuti alla chiusura e alla ventilazione, un ingombro maggiore e una manutenzione più complessa che richiede una formazione specializzata.



Differenze principali tra armadi a gas VMP e VMB

Sebbene entrambi i sistemi VMP e VMB svolgano funzioni di distribuzione del gas, le loro differenze sono radicate nella filosofia progettuale, nei requisiti di sicurezza e nei contesti operativi. Di seguito un confronto dettagliato:

Design e struttura

– Involucro: la differenza più evidente è strutturale. Il VMP è un pannello aperto, che espone i componenti all'ambiente circostante, mentre il VMB è una scatola sigillata che fornisce contenimento. Questo influisce sull'installazione: i VMP sono più leggeri (circa 50-100 kg) e più facili da montare, mentre i VMB (200-400 kg) richiedono supporti robusti e collegamenti per i condotti.

– Dimensioni e configurazione: i VMP sono più sottili, spesso profondi 2-4 cm, adatti alle installazioni a parete. I VMB sono più profondi (12-24 cm) per ospitare i plenum di scarico e il cablaggio interno.

Caratteristiche di sicurezza

– Gestione dei rischi: i VMP sono limitati ai gas inerti (ad esempio, elio, azoto privo di ossigeno) e non dispongono di meccanismi per l'estrazione dei fumi. I VMB eccellono con i gas pericolosi, incorporando scarico, sensori (ad esempio, per il rilevamento di H₂S o Cl₂) e rompifiamma.

– Ventilazione: assente nei VMP, obbligatoria nei VMB. Il flusso d'aria nei VMB garantisce il rispetto dei limiti di esposizione OSHA, prevenendo l'accumulo di vapori tossici.

– Interblocchi e allarmi: entrambi dispongono di interblocchi di base, ma i VMB ne sono dotati di avanzati, come lo spegnimento automatico in caso di rilevamento di perdite, integrato con i sistemi antincendio dell'edificio.

Aspetti operativi e di controllo

– Livelli di automazione: i VMP sono spesso manuali o semiautomatici e si basano sulla supervisione dell'operatore. I VMB supportano l'automazione completa, con software per il monitoraggio remoto e la registrazione dei dati.

– Capacità di spurgo: entrambi offrono la funzione di spurgo, ma i VMB includono sfiati assistiti dal vuoto per un'evacuazione completa, fondamentale per i gas corrosivi.

– Gestione del flusso e della pressione: capacità simili (fino a 500 slpm per stick), ma i VMB gestiscono pressioni più elevate (fino a 3000 psi in ingresso) grazie alla struttura robusta.

Applicazioni e idoneità

– Tipi di gas: VMP per non reattivi (Gruppo A secondo gli standard SEMI); VMB per reattivi/tossici (Gruppi BD).

– Settori: VMP nei laboratori a basso rischio; VMB nelle fabbriche ad alto volume dove la diversità dei gas è elevata.

– Costi e manutenzione: i VMP costano inizialmente dal 20 al 50% in meno e richiedono una manutenzione più semplice. I VMB richiedono la sostituzione e la calibrazione regolari del filtro di scarico, aumentando i costi operativi.

Metriche delle prestazioni

Per quantificare le differenze, prendiamo in considerazione una tabella che confronta i parametri chiave:
Parametro
Armadio gas VMP
Armadio a gas VMB
Tipo di custodia
Apri pannello
Scatola sigillata con scarico
Gas adatti
Inerte (N2, Ar, He)
Pericoloso (SiH4, NH3, HF)
ventilazione
Nona
150-200 LFM Pressione negativa
Automazione
Manuale/Semi-automatico
Semi-automatico/completamente automatico
Conteggio tipico dei bastoncini
4-8
4-8
Fascia di costo (USD)
5,000-15,000
10,000-30,000
Impronta (pollici)
30L x 40H x 4D
30L x 40H x 18D
conformità di sicurezza
Base (SEMI S2)
Avanzato (NFPA 55, SEMI S6)
Questa tabella evidenzia come i VMB diano priorità alla sicurezza a scapito della complessità, mentre i VMP enfatizzano

Casi di studio e considerazioni pratiche

In uno stabilimento di semiconduttori impegnato nell'ammodernamento dei propri processi di incisione, è stato scelto un VMB per la distribuzione del gas HF grazie alla sua natura corrosiva, che impedisce a potenziali perdite di compromettere la qualità dell'aria della camera bianca. Al contrario, un laboratorio di ricerca ha optato per un VMP per la fornitura di argon per la spettroscopia, apprezzandone il basso costo e la facilità di integrazione.

Nella scelta tra VMP e VMB, è necessario valutare fattori come la classificazione del rischio di contaminazione da gas, la disposizione dell'impianto, il budget e la scalabilità. Stanno emergendo sistemi ibridi, in cui i VMP si alimentano da fonti protette da VMB, per configurazioni ottimizzate.




Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Conclusione

Gli armadi per gas Valve Manifold Panel (VMP) e Valve Manifold Box (VMB) rappresentano soluzioni su misura nella tecnologia di distribuzione del gas: il VMP offre un'efficienza ottimizzata per le applicazioni inerti e il VMB offre una sicurezza robusta per quelle pericolose. Le differenze in termini di involucro, ventilazione e sofisticatezza del controllo sottolineano la necessità di scelte specifiche per il contesto. Con l'evoluzione delle industrie verso una maggiore automazione e sostenibilità, questi sistemi continueranno a svolgere un ruolo fondamentale, garantendo un'erogazione del gas precisa e sicura. Gli ingegneri devono valutare i rischi e i requisiti specifici del sito per sfruttare i punti di forza di ciascuno, migliorando in definitiva l'affidabilità operativa e la conformità in ambienti ad alto rischio.

Per maggiori informazioni sulla differenza tra il pannello collettore valvole (vmp) e il mobile a gas (vmb) , è possibile visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/product-category/gas-cabinet/.
