Nel campo del controllo dei fluidi industriali, le valvole fungono da "guardiani" del flusso, garantendo precisione, sicurezza ed efficienza in diversi settori. Tra la vasta gamma di valvole disponibili, la valvola a membrana in acciaio inossidabile si distingue per la sua combinazione unica di resistenza alla corrosione, prestazioni sanitarie e tenuta affidabile, che la rendono indispensabile nei settori in cui la purezza dei fluidi, la prevenzione della contaminazione e la durata sono imprescindibili. Dalla produzione farmaceutica alla produzione di semiconduttori, dalla lavorazione degli alimenti al trattamento delle acque reflue, questo tipo di valvola è diventato un elemento fondamentale dei moderni sistemi di movimentazione dei fluidi. Questo articolo esplora le caratteristiche principali, i principi di funzionamento, le applicazioni e le migliori pratiche per le valvole a membrana in acciaio inossidabile, fornendo una comprensione completa del loro ruolo nelle operazioni industriali.

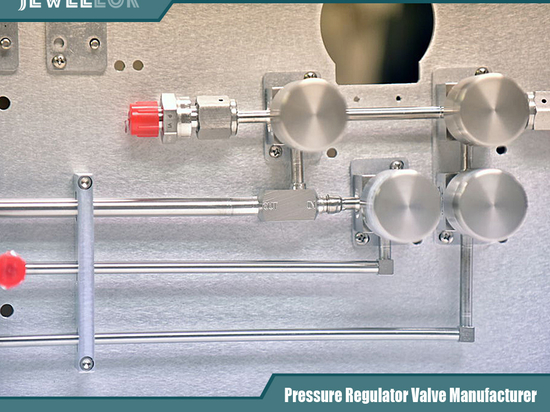

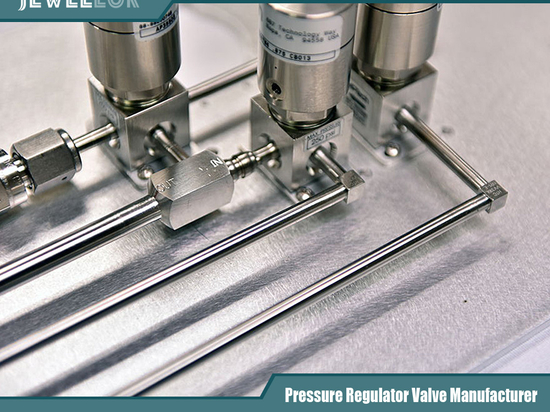

Regolatori e valvole di pressione dell'idrogeno
1. Che cos'è un Valvola a membrana in acciaio inossidabile?
Una valvola a membrana in acciaio inossidabile è un tipo di valvola a movimento lineare progettata per controllare, regolare o interrompere il flusso del fluido utilizzando una membrana flessibile come componente primario di tenuta e attuazione. A differenza delle valvole tradizionali (ad esempio, valvole a saracinesca, valvole a globo) in cui il fluido entra in contatto con parti meccaniche interne (ad esempio, steli delle valvole, premistoppa), la membrana in questa valvola funge da barriera fisica. Isola la camera del fluido (formata dalla valvola in acciaio inossidabile o dal corpo valvola) dal meccanismo di attuazione esterno della valvola (ad esempio, volantino, cilindro pneumatico, motore elettrico).

La caratteristica distintiva di questa valvola è la sua costruzione in acciaio inossidabile , tipicamente con leghe come 304 o 316L. La scelta di questo materiale garantisce un'eccezionale resistenza alla corrosione, alla ruggine e alla degradazione chimica, mentre il diaframma (realizzato in elastomeri o fluoropolimeri) assicura una tenuta stagna. L'insieme di questi componenti rende la valvola adatta sia ad ambienti con fluidi aggressivi che a quelli sanitari.

2. Componenti strutturali e selezione dei materiali
Una valvola a membrana in acciaio inossidabile è composta da cinque componenti chiave, ciascuno progettato per soddisfare specifici requisiti prestazionali. La scelta dei materiali per ogni componente influisce direttamente sulla durata, sulla compatibilità e sul campo di applicazione della valvola.

2.1 Componenti principali
Corpo valvola : l'alloggiamento principale che contiene il percorso del flusso del fluido. È tipicamente forgiato o fuso in acciaio inossidabile, con superfici interne lucidate per ridurre al minimo la turbolenza del fluido e prevenire l'accumulo di residui (aspetto fondamentale per il settore sanitario).

Diaframma : il "cuore" della valvola, responsabile della tenuta e del controllo del flusso. Si tratta di una membrana flessibile ed elastica che si deforma sotto pressione per aprire o chiudere la valvola.

Coperchio della valvola : fissa il diaframma in posizione e alloggia il meccanismo di azionamento. È realizzato in acciaio inossidabile per garantire resistenza alla corrosione e integrità strutturale.

Meccanismo di azionamento : converte la forza esterna in movimento lineare per deformare il diaframma. I tipi più comuni includono quelli manuali (volantino), pneumatici (cilindro azionato ad aria compressa) ed elettrici (stelo azionato da un motore).

Sede della valvola : un componente sostituibile all'interno della valvola che garantisce una tenuta ermetica con il diaframma. È spesso realizzata in acciaio inossidabile o in un polimero resistente all'usura (ad esempio, PTFE) per una maggiore durata.

2.2 Scelta dei materiali per le parti chiave
Gradi di acciaio inossidabile per valvole :

Acciaio inossidabile 304 : conveniente, con buona resistenza ad acidi deboli, alcali e corrosione atmosferica. Ideale per la lavorazione degli alimenti, il trattamento generale delle acque e le applicazioni con fluidi non aggressivi.

Acciaio inossidabile 316L : contiene molibdeno, che aumenta la resistenza alla corrosione indotta da cloruri (ad esempio, acqua di mare, salamoie) e da acidi forti (ad esempio, acido solforico). È il materiale preferito per le industrie farmaceutiche, dei semiconduttori e chimiche.

Materiali del diaframma :

EPDM (etilene propilene diene monomero) : eccellente resistenza all'ozono, all'acqua e agli agenti chimici blandi; conveniente. Adatto per impianti alimentari, di bevande e per il trattamento dell'acqua in generale (temperatura di esercizio: da -40 °C a 120 °C).

PTFE (Politetrafluoroetilene) : Chimicamente inerte (resiste a quasi tutti gli acidi, alcali e solventi) e resistente alle alte temperature (fino a 260 °C). Utilizzato in processi chimici aggressivi e nella produzione di semiconduttori.

FKM (gomma fluorocarbonica) : elevata resistenza alle alte temperature (fino a 200 °C) e buona resistenza chimica. Ideale per applicazioni nel settore petrolifero e del gas e per fluidi ad alta temperatura.

3. Principio di funzionamento delle valvole a membrana in acciaio inossidabile
Il funzionamento di una valvola a membrana in acciaio inossidabile si basa sulla deformazione elastica della membrana, che modula il percorso del flusso tra l'ingresso e l'uscita della valvola. Il processo varia leggermente a seconda del tipo di attuazione, ma segue una logica di base universale:

3.1 Azionamento manuale (volantino)
Chiusura della valvola : Quando il volantino viene ruotato in senso orario, spinge verso il basso uno stelo filettato. Lo stelo preme contro il centro del diaframma, costringendolo a deformarsi e a premere saldamente contro la sede della valvola. Ciò blocca il passaggio del fluido, interrompendone il flusso.

Apertura della valvola : Ruotando il volantino in senso antiorario si solleva lo stelo, alleviando la pressione sul diaframma. L'elasticità del diaframma gli consente di ritornare alla sua forma originale, creando uno spazio tra il diaframma e la sede della valvola. Il fluido può quindi fluire attraverso la valvola.

3.2 Azionamento pneumatico/elettrico
Nei sistemi automatizzati, gli attuatori pneumatici o elettrici sostituiscono il volantino:

Pneumatico : l'aria compressa viene fornita a un cilindro che spinge lo stelo verso il basso (chiudendo la valvola) o lo tira verso l'alto (aprendo la valvola) in base ai segnali di pressione dell'aria.

Elettrico : Un motore elettrico aziona un meccanismo a ingranaggi per muovere lo stelo in modo lineare. Questo tipo offre un controllo preciso della portata ed è ideale per sistemi remoti o integrati con un computer.

Un vantaggio fondamentale di questo design è il completo isolamento del fluido : il diaframma garantisce l'assenza di contatto tra il fluido e le parti di azionamento della valvola (stelo, cilindro, motore). Ciò previene la contaminazione del fluido (aspetto critico per alimenti e medicinali) e protegge l'attuatore dalla corrosione (essenziale per sostanze chimiche aggressive).

4. Vantaggi principali delle valvole a membrana in acciaio inossidabile
Rispetto ad altri tipi di valvole (ad esempio valvole a sfera, valvole a globo), le valvole a membrana in acciaio inossidabile offrono vantaggi unici che le rendono preferite per applicazioni ad alta richiesta:

4.1 Resistenza alla corrosione superiore
La valvola in acciaio inossidabile (304 o 316L) e le membrane resistenti agli agenti chimici (PTFE, FKM) resistono ad ambienti difficili, tra cui l'esposizione ad acidi, alcali, sali e umidità. Ciò prolunga la durata della valvola e riduce i costi di manutenzione.

4.2 Funzionamento igienico e privo di contaminazione
Le superfici interne lisce e lucidate della valvola in acciaio inossidabile (prive di fessure o zone morte) e la funzione di isolamento del diaframma impediscono l'accumulo di residui di fluido e la contaminazione incrociata. Ciò soddisfa i rigorosi standard di settore, come le GMP (Good Manufacturing Practice) per i prodotti farmaceutici e le normative FDA (Food and Drug Administration) per alimenti e bevande.

4.3 Sigillatura a prova di perdite
Il diaframma crea una tenuta stagna e positiva contro la sede della valvola, eliminando perdite esterne (che rischiano di danneggiare l'ambiente) e perdite interne (che compromettono il controllo del flusso). Questo è fondamentale per la gestione di fluidi tossici, infiammabili o di alto valore.

4.4 Facile manutenzione
A differenza delle valvole con componenti interni complessi (ad esempio, valvole a saracinesca con premistoppa), le valvole a membrana richiedono una manutenzione minima. La membrana è un componente sostituibile che può essere sostituito senza smontare l'intera valvola, con conseguente risparmio di tempo e riduzione dei tempi di fermo.

4.5 Controllo del flusso versatile
Le valvole a membrana offrono caratteristiche di flusso lineare, ovvero la portata è proporzionale allo spostamento della membrana. Ciò consente una regolazione precisa del flusso (ad esempio, nel dosaggio di prodotti chimici o nella miscelazione di prodotti farmaceutici) e l'intercettazione on/off.

5. Campi di applicazione chiave
Le proprietà uniche delle valvole a membrana in acciaio inossidabile le rendono indispensabili in numerosi settori industriali. Di seguito sono riportati i loro utilizzi più comuni:

5.1 Farmaceutico e biotecnologico
Nella produzione farmaceutica (ad esempio, iniettabili, vaccini) e biotecnologica (ad esempio, colture cellulari, purificazione delle proteine), l'igiene e la sterilità sono fondamentali. Le valvole a membrana in acciaio inossidabile (316L) con diaframmi in PTFE o EPDM soddisfano gli standard GMP, poiché le loro superfici lisce sono facili da sterilizzare (tramite vapore in loco, o SIP) e prevengono la crescita microbica. Sono utilizzate per controllare il flusso di acqua purificata, pozioni e gas sterili.

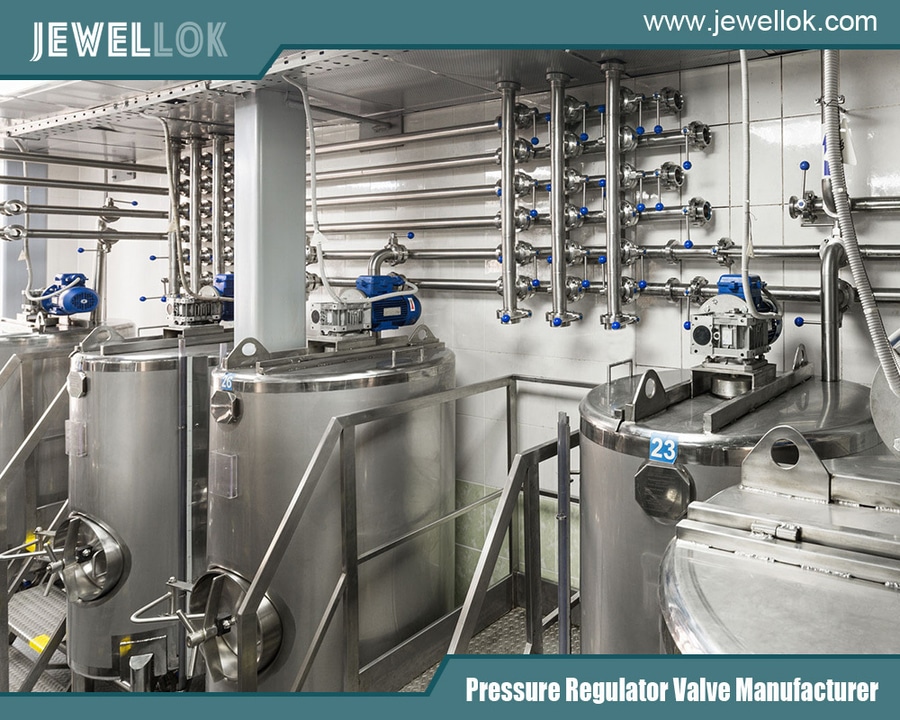

5.2 Cibo e bevande
Dai latticini (latte, yogurt) ai succhi, alla birra e agli alimenti trasformati, le valvole a membrana in acciaio inossidabile prevengono la contaminazione e garantiscono la sicurezza del prodotto. La valvola in acciaio inossidabile 304 e le membrane in EPDM (approvate dalla FDA) sono atossiche e resistenti ai detergenti (ad esempio, soda caustica). Sono spesso utilizzate nelle linee di riempimento, nei sistemi CIP (clean-in-place) e nel dosaggio degli ingredienti.

5.3 Elaborazione chimica
Gli impianti chimici gestiscono fluidi aggressivi come acido solforico, acido cloridrico e solventi. Le valvole in acciaio inossidabile (316L) abbinate a membrane in PTFE resistono agli attacchi chimici, mentre la funzione di isolamento della membrana protegge gli attuatori dalla corrosione. Queste valvole controllano il flusso di materie prime, prodotti intermedi e flussi di scarico.

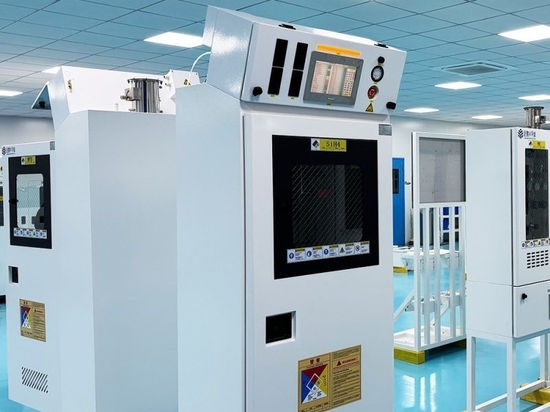

5.4 Produzione di semiconduttori
La produzione di semiconduttori richiede acqua ultrapura (UPW) e gas speciali (ad esempio azoto, argon) con contaminazione prossima allo zero. Le valvole a membrana in acciaio inossidabile ad alta purezza (316L elettrolucidato) con diaframmi in PTFE riducono al minimo la dispersione di particelle e garantiscono la purezza del fluido, fondamentale per prevenire difetti nei microchip.

5.5 Trattamento delle acque e delle acque reflue
Nel trattamento delle acque reflue municipali o nella depurazione delle acque industriali, le valvole a membrana in acciaio inossidabile resistono alla corrosione causata da acqua clorata, liquami ed effluenti industriali. Sono utilizzate nei sistemi di filtrazione, nel dosaggio di prodotti chimici (ad esempio, per l'aggiunta di cloro per la disinfezione) e nella movimentazione dei fanghi.

5.6 Energia e potenza
Nelle centrali elettriche (ad esempio, nucleari, termiche) e negli impianti petroliferi/del gas, le valvole a membrana in acciaio inossidabile controllano i fluidi ausiliari come acqua di raffreddamento, lubrificanti e additivi chimici. Le membrane in FKM ad alta temperatura e le valvole in acciaio 316L resistono a condizioni operative difficili, garantendo prestazioni affidabili.

6. Guida alla selezione per Valvole a membrana in acciaio inossidabile
La scelta della valvola a membrana in acciaio inossidabile più adatta richiede la valutazione di fattori specifici dell'applicazione per garantire prestazioni ottimali e lunga durata. Di seguito sono riportati i criteri chiave da valutare:

6.1 Proprietà dei fluidi
Compatibilità chimica : abbinare i materiali della valvola e del diaframma al fluido. Ad esempio, utilizzare 316L + PTFE per acidi forti; 304 + EPDM per sostanze chimiche blande o acqua.

Temperatura del fluido : assicurarsi che il materiale del diaframma possa resistere alla temperatura di esercizio (ad esempio, FKM per >120 °C; PTFE per >150 °C).

Viscosità del fluido/Contenuto di solidi : Per fluidi viscosi (ad esempio, sciroppi) o fluidi con particelle di piccole dimensioni (ad esempio, fanghi), scegliere una valvola con un percorso di flusso più ampio e un diaframma resistente (ad esempio, FKM) per evitare intasamenti o usura.

6.2 Condizioni operative
Pressione : Selezionare una valvola con una pressione massima di esercizio (MWP) superiore alla pressione del sistema. La maggior parte delle valvole a membrana industriali gestisce pressioni fino a 10 bar, ma sono disponibili modelli ad alta pressione (fino a 40 bar) per applicazioni specializzate.

Esigenze di automazione : utilizzare valvole manuali per semplici operazioni di apertura/chiusura; valvole pneumatiche/elettriche per sistemi automatizzati (ad esempio, linee di produzione che richiedono controllo remoto o integrazione con PLC).

6.3 Standard di settore
Settore sanitario (farmaceutico/alimentare) : scegliete valvole con certificazione GMP/FDA, superfici interne elettrolucidate (Ra ≤ 0.4 μm) e compatibilità con i sistemi CIP/SIP.

Industrie chimiche/dei semiconduttori : optate per valvole con certificazione ISO 9001, materiali ad elevata purezza (ad esempio, acciaio inox 316L elettrolucidato) e test di tenuta (ad esempio, ISO 5208).

6.4 Tipo di connessione
Seleziona una connessione che corrisponda alla pipeline:

Flangiato : per condotte di grande diametro (≥ DN50) o sistemi ad alta pressione.

Filettato : per condotte di piccolo diametro (≤ DN40) e applicazioni a bassa pressione.

Con morsetto (Tri-Clamp) : Comunemente utilizzato nei settori sanitari (farmaceutico/alimentare) per uno smontaggio e una pulizia rapidi e semplici.

7. Best practice per l'installazione e la manutenzione
Un'installazione e una manutenzione corrette sono essenziali per massimizzare la durata e le prestazioni delle valvole a membrana in acciaio inossidabile.

7.1 Suggerimenti per l'installazione
Ispezione prima dell'installazione : Verificare l'assenza di danni alla valvola, al diaframma o alla sede della valvola. Assicurarsi che la valvola sia pulita (soprattutto per applicazioni sanitarie) e compatibile con il fluido/la tubazione.

Seguire la direzione del flusso : la maggior parte delle valvole a membrana ha una direzione del flusso indicata (da una freccia sulla valvola). L'installazione della valvola al contrario può causare una tenuta insufficiente o danni alla membrana.

Evitare un serraggio eccessivo : quando si collegano valvole flangiate o filettate, utilizzare una chiave dinamometrica per evitare un serraggio eccessivo, che può deformare la valvola o danneggiare il diaframma.

Sanificazione per applicazioni igieniche : Per l'uso in ambito farmaceutico/alimentare, sterilizzare la valvola tramite SIP o pulizia chimica prima dell'installazione per eliminare i contaminanti.

7.2 Linee guida per la manutenzione
Controlli periodici delle perdite : Ispezionare mensilmente la valvola per individuare eventuali perdite esterne (intorno al coperchio o ai raccordi) e interne (tramite flussometro o manometro).

Sostituzione del diaframma : sostituire il diaframma ogni 6-12 mesi (o secondo necessità) se presenta segni di usura, screpolature o indurimento. Utilizzare solo diaframmi approvati dal produttore per garantire la compatibilità.

Lubrificazione : Per valvole manuali o elettriche, lubrificare le filettature dello stelo e gli ingranaggi di azionamento trimestralmente con lubrificante per uso alimentare (per applicazioni sanitarie) o lubrificante industriale (per uso chimico).

Pulizia : Per le valvole sanitarie, eseguire regolarmente la pulizia CIP per rimuovere i residui. Evitare l'uso di detergenti abrasivi che potrebbero graffiare la superficie lucida della valvola.

8. Tendenze di mercato e innovazioni tecnologiche
Il mercato globale delle valvole a membrana in acciaio inossidabile è in costante crescita, trainato dalla crescente domanda da parte del settore sanitario (farmaceutico, alimentare) e dai progressi tecnologici. Tra le principali tendenze figurano:

8.1 Innovazione dei materiali
Diaframmi ad alte prestazioni : i nuovi materiali come i perfluoroelastomeri (FFKM) offrono una resistenza alle alte temperature ancora maggiore (fino a 320 °C) e inerzia chimica, ampliando l'utilizzo della valvola in ambienti estremi (ad esempio, nel settore aerospaziale e nei processi chimici ad alta temperatura).

Acciai inossidabili avanzati : gli acciai inossidabili duplex (ad esempio, il 2205) combinano elevata resistenza meccanica e resistenza alla corrosione, risultando adatti per impianti offshore di petrolio/gas e desalinizzazione.

8.2 Tecnologia delle valvole intelligenti
I produttori stanno integrando sensori (di pressione, temperatura, portata) e connettività IoT nelle valvole a membrana. Queste "valvole intelligenti" possono monitorare le prestazioni in tempo reale, rilevare perdite o usura della membrana e inviare avvisi agli operatori, consentendo una manutenzione predittiva e riducendo i tempi di fermo. Ad esempio, negli impianti di semiconduttori, le valvole intelligenti monitorano i livelli di particelle nell'UPW per prevenire difetti nei chip.

8.3 Miniaturizzazione
Per sistemi compatti (ad esempio, dispositivi lab-on-chip, apparecchiature medicali), si stanno sviluppando valvole a membrana miniaturizzate in acciaio inossidabile (con diametri fino a DN2). Queste valvole offrono un controllo preciso del flusso in spazi limitati, mantenendo al contempo proprietà igieniche e di resistenza alla corrosione.

8.4 Sostenibilità
Con un'attenzione particolare alla responsabilità ambientale, i produttori stanno utilizzando acciaio inossidabile riciclabile e sviluppando membrane più facili da riciclare. Inoltre, i design a tenuta stagna riducono gli sprechi di fluido, in linea con gli obiettivi di sostenibilità globale.


produttore di valvole di riduzione della pressione ad alta purezza in Cina
9. CONCLUSIONE
La valvola a membrana in acciaio inossidabile è un componente versatile, affidabile ed essenziale per il moderno controllo dei fluidi industriali. La sua combinazione unica di resistenza alla corrosione, prestazioni igieniche e tenuta stagna la rende insostituibile nei settori in cui precisione, sicurezza e purezza sono essenziali, dall'industria farmaceutica ai semiconduttori, dalla lavorazione alimentare alla produzione chimica.

Con il progresso tecnologico, le innovazioni nei materiali (ad esempio, i diaframmi in FFKM), il monitoraggio intelligente e la miniaturizzazione amplieranno ulteriormente le capacità delle valvole, consentendole di soddisfare le esigenze in continua evoluzione delle industrie di tutto il mondo. Selezionando la valvola giusta in base alle proprietà del fluido, alle condizioni operative e agli standard di settore, e seguendo le migliori pratiche di installazione e manutenzione, le aziende possono garantire sistemi di controllo dei fluidi efficienti e duraturi.

In breve, la valvola a membrana in acciaio inossidabile è più di una semplice valvola: è un elemento fondamentale per operazioni industriali sicure, pulite ed efficienti.
