Introduzione

In un'epoca di normative ambientali sempre più stringenti e di crescente consapevolezza dell'inquinamento atmosferico, i settori industriale e marittimo si rivolgono sempre più a tecnologie avanzate di trattamento dei gas per mitigare le emissioni nocive. Due sistemi chiave in questo ambito sono il sistema di scrubber per i gas di scarico (Exhaust Gas Scrubber) e l' armadio di trattamento dei gas di coda (Scrubber Tail Gas Treatment Cabinet ). Queste tecnologie svolgono un ruolo fondamentale nella rimozione di inquinanti come ossidi di zolfo (SOx), ossidi di azoto (NOx) e particolato dai flussi di scarico, garantendo la conformità agli standard internazionali come quelli stabiliti dall'Organizzazione Marittima Internazionale (IMO) e dalle agenzie di protezione ambientale.

I sistemi di depurazione dei gas di scarico, spesso chiamati semplicemente scrubber, sono ampiamente utilizzati su navi, centrali elettriche e impianti industriali per "lavare" i gas di scarico, neutralizzando i componenti acidi e catturando il particolato. D'altra parte, le cabine di trattamento dei gas di coda rappresentano una soluzione più specializzata e compatta per la gestione dei gas residui o di "coda" dopo il lavaggio iniziale, in particolare nei settori ad alta tecnologia come quello dei semiconduttori o dei processi chimici. Questo articolo approfondisce gli aspetti tecnici di entrambi i sistemi, esplorandone la progettazione, i principi operativi, le applicazioni, i vantaggi e le sfide. Comprendendo queste tecnologie, le parti interessate possono orientarsi meglio verso operazioni sostenibili.

La spinta globale verso un'aria più pulita è stata amplificata da normative come il limite massimo di zolfo imposto dall'IMO nel 2020, che limita il contenuto di zolfo nei combustibili marini allo 0.5% m/m al di fuori delle aree di controllo delle emissioni (ECA), in calo rispetto al precedente 3.5%. Gli scrubber consentono di rispettare le normative senza dover ricorrere a combustibili a basso tenore di zolfo, più costosi, con un potenziale risparmio annuo di milioni di euro per gli operatori. Analogamente, le cabine di trattamento dei gas di coda rispondono a specifiche esigenze nella gestione dei gas di scarico, integrando lo scrubbing con processi aggiuntivi come l'ossidazione o la neutralizzazione in un'unità autonoma.




Sistemi e componenti di controllo dei fluidi semiconduttori
Sistema di depurazione dei gas di scarico: panoramica e progettazione

Un sistema di depurazione dei gas di scarico è un dispositivo di controllo dell'inquinamento atmosferico progettato per rimuovere inquinanti gassosi e particolato dai flussi di scarico industriali o marini. Il principio fondamentale prevede il contatto dei gas di scarico con un mezzo di depurazione, in genere acqua o una soluzione chimica, per assorbire o reagire con i contaminanti. Questo processo, noto come depurazione a umido, imita la capacità della pioggia naturale di purificare l'atmosfera, ma su scala ingegneristica.



Tipi di depuratori dei gas di scarico

Gli scrubber vengono classificati in base alla modalità operativa e al mezzo:

Depuratori a umido: predominano nelle applicazioni marine e utilizzano liquidi (acqua di mare o acqua dolce) per catturare gli inquinanti. Si suddividono ulteriormente in:
– Sistemi a circuito aperto: l'acqua di mare viene aspirata dall'oceano, spruzzata nel flusso di scarico e scaricata nuovamente dopo il trattamento. L'alcalinità naturale dell'acqua di mare neutralizza gli SOx, formando solfati innocui. Questi sistemi sono semplici ed economici, ma limitati nei porti con divieti di scarico a causa di potenziali rischi di acidificazione degli oceani.
– Sistemi a circuito chiuso: l'acqua dolce miscelata con sostanze chimiche alcaline (ad esempio, idrossido di sodio) viene ricircolata. Dopo il trattamento, viene scaricato solo un piccolo volume di spurgo, riducendo al minimo l'impatto ambientale. Questi sistemi sono ideali per le aree sensibili, ma richiedono lo stoccaggio delle sostanze chimiche e la gestione dei fanghi.
– Sistemi ibridi: combinano funzionalità a circuito aperto e chiuso, offrendo flessibilità per diverse zone regolamentate. Possono cambiare modalità senza soluzione di continuità, utilizzando acqua di mare in mare e acqua dolce nei porti.
Scrubber a secco: meno comuni in ambienti marini, questi iniettano sorbenti secchi come calce o bicarbonato di sodio nei gas di scarico per reagire con gli acidi. Non producono acque reflue, ma generano rifiuti solidi e sono tipicamente utilizzati nelle industrie terrestri.
In ambito marittimo, gli scrubber a umido sono molto diffusi, con oltre 4,000 installazioni entro il 2023, in linea con la conformità alla norma IMO 2020. Un sistema tipico comprende una torre di lavaggio (spesso nell'imbuto), pompe, sensori per il monitoraggio del pH e della torbidità e vasche di raccolta dei fanghi.



Principio di funzionamento

Il processo inizia con l'ingresso dei gas di scarico nella torre di lavaggio, dove incontrano un flusso controcorrente di liquido di lavaggio. In un ingresso di tipo Venturi, la velocità dei gas aumenta, migliorando la miscelazione. Inquinanti come gli SOx si dissolvono nel liquido, formando acido solforico, che viene neutralizzato da agenti alcalini. Il particolato viene catturato per impatto e diffusione.

Le reazioni principali includono:
– SO₂ + H₂O → H₂SO₃ (acido solforoso)
– H₂SO₃ + Ca(OH)₂ → CaSO₃ + 2H₂O (neutralizzazione con calce)

L'efficienza supera il 98% per la rimozione degli SOx, con monitoraggio del pH (>6.5), degli idrocarburi policiclici aromatici (IPA <50 μg/L) e della torbidità dell'acqua di lavaggio. I sistemi a circuito chiuso ricircolano il 95% dell'acqua, riducendo lo scarico a 0.1-0.3 m³/MWh.



Applicazioni e vantaggi

Utilizzati principalmente nel settore navale per conformarsi all'Allegato VI della Convenzione MARPOL, gli scrubber consentono alle navi di bruciare olio combustibile ad alto tenore di zolfo (HSFO) più economico, rispettando al contempo i limiti di emissione. In ambito industriale, trattano i gas di scarico di caldaie e inceneritori. I vantaggi includono:
– Risparmio sui costi: ammortamento in 2-5 anni per le grandi imbarcazioni che consumano più di 50 tonnellate di carburante al giorno.
– Versatilità: gestisce più motori tramite design multi-ingresso.
– Benefici ambientali: riduce gli SOx del 90-99%, gli NOx parzialmente e il particolato.

Tuttavia, persistono delle sfide: elevati costi di installazione (da 2 a 5 milioni di dollari per nave), requisiti di spazio (fino a 200 TEU di perdita sulle navi portacontainer) e controversie sugli scarichi a circuito aperto che potrebbero danneggiare la vita marina. Gli studi dimostrano che l'acqua di lavaggio degli scrubber contiene metalli pesanti e IPA, il che ha portato all'imposizione di divieti in porti come Singapore e Vancouver.



Cabina di trattamento dei gas di coda dello scrubber: gestione specializzata dei gas residui

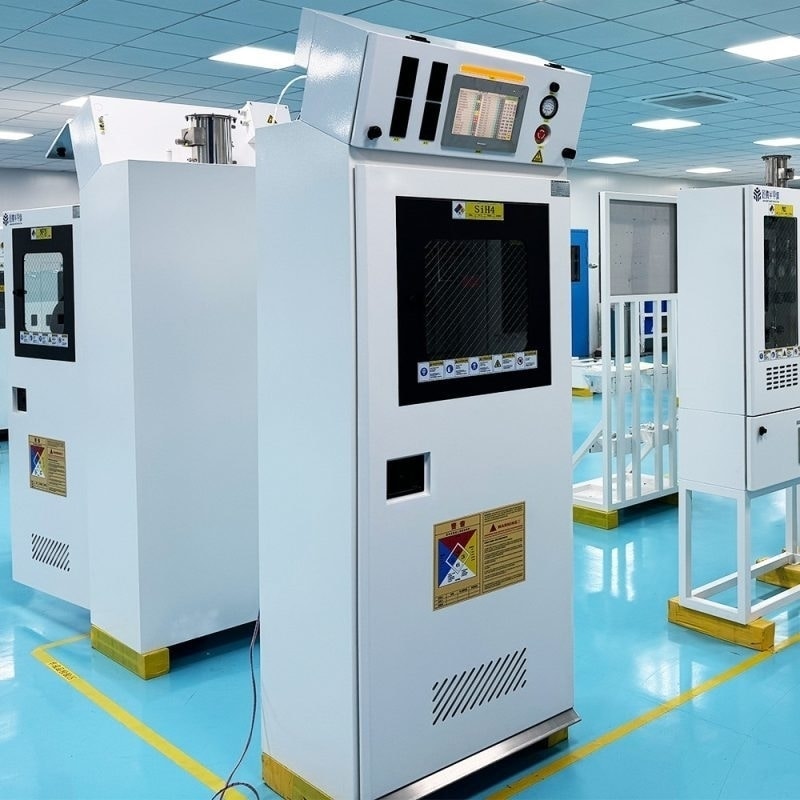

Mentre i sistemi di depurazione dei gas di scarico (ESP) gestiscono le emissioni primarie, gli armadi di trattamento dei gas di coda (Scrubber Tail Gas Treatment Cabinets) si occupano della fase finale del processo, ovvero dei gas residui che sfuggono alla depurazione iniziale. Questi armadi sono unità compatte e integrate che ospitano depuratori, pompe e apparecchiature ausiliarie per un'ulteriore rimozione degli inquinanti, spesso in ambienti con spazio limitato come stabilimenti di produzione di semiconduttori o raffinerie.



Definizione e progettazione

Una cabina di trattamento dei gas di coda è essenzialmente un involucro modulare contenente un sistema di lavaggio secondario per i gas di coda provenienti dai processi a monte, come le unità di recupero dello zolfo (SRU) o gli scrubber primari. Per gas di coda si intendono i gas di scarico a bassa concentrazione (ad esempio, <1% SO₂) dopo il trattamento iniziale, che richiedono comunque un processo di depurazione per soddisfare i rigorosi standard sulle emissioni (ad esempio, <50 ppm SO₂).

Le caratteristiche del design includono:
– Componenti integrati: un cabinet (spesso in acciaio inossidabile o FRP) ospita uno scrubber a umido, pompe di ricircolo, unità di neutralizzazione e filtri. Le dimensioni sono compatte, ad esempio adatte alle cappe da laboratorio per unità da 3 litri.
– Mezzi: soluzioni caustiche (NaOH) per l'assorbimento di SO₂, con ossigenazione per convertire i solfiti in solfati per uno scarico sicuro.
– Modalità: spesso lavaggio a umido con letti compatti per un contatto migliore, o a secco con allumina attivata per gli odori.

Negli impianti di zolfo, queste cabine bypassano le SRU durante gli arresti, indirizzando il gas verso gli inceneritori e quindi depurando i carichi di SO₂ fino al 20%. Modelli avanzati come i sistemi DAS integrano il trattamento dei gas di scarico con pompe in un'unica unità.



Principio di funzionamento

Il gas di coda entra nella cabina dopo l'incenerimento o il lavaggio primario. In un sistema a base di sostanze caustiche:
1. Il gas entra in contatto con la soluzione di NaOH in ricircolo in una sezione di lavaggio, assorbendo SO₂: SO₂ + 2NaOH → Na₂SO₃ + H₂O.
2. L'ossigenazione ossida i solfiti: 2Na₂SO₃ + O₂ → 2Na₂SO₄.
3. L'effluente viene filtrato o scaricato negli impianti di trattamento.

Per le varianti a base di ammine in impianti più grandi, l'idrogenazione converte i composti solforati residui in H₂S per la cattura. L'efficienza raggiunge il 99.9% di recupero dello zolfo, fondamentale per gli impianti che processano oltre 100 tonnellate al giorno.

La neutralizzazione mantiene il pH tra 7 e 9, prevenendo la corrosione. La polvere e i fanghi vengono filtrati, producendo torte di filtrazione pronte per lo smaltimento.



Applicazioni e vantaggi

Comune nelle raffinerie per i gas di coda SRU (aumentando il recupero dal 95-97% a >99%), per gli scarichi dei semiconduttori (rimuovendo TEOS o TiCl₄) e per gli impianti di depurazione delle acque reflue per il controllo degli odori. Nei laboratori, le unità da 3 litri gestiscono le attività di depurazione dell'aria.

vantaggi:
– Compattezza: si adatta a spazi ristretti, riducendo l’ingombro.
– Conveniente per impianti di piccole e medie dimensioni: spese in conto capitale inferiori rispetto alle TGU complete, anche se il consumo di caustici aggiunge spese operative.
– Affidabilità: consente il bypass dell’impianto durante la manutenzione, garantendo un funzionamento continuo.

Gli svantaggi includono i costi chimici e la gestione dei rifiuti. In scenari ad alto utilizzo di sostanze caustiche, potrebbero essere aggiunte unità di rigenerazione.



Relazione e confronto tra i sistemi

I sistemi di depurazione dei gas di scarico e le cabine di trattamento dei gas di coda sono complementari: il primo gestisce le emissioni in massa, mentre le seconde purificano i residui. In un impianto navale, uno scrubber potrebbe convogliare i gas di coda a una cabina per il trattamento finale, sebbene le cabine siano più comunemente utilizzate in ambito industriale.

| Aspetto | Sistema di depurazione dei gas di scarico | Cabina di trattamento dei gas di coda dello scrubber |
|—————————-|————————————————-|————————————————|
| Funzione primaria | Rimozione di SOx/NOx/particolato dallo scarico principale | Trattamento dei gas di coda a bassa concentrazione dopo lo scrubbing |
| Scala | Grande (navi, impianti) | Compatto (armadi per laboratori/industria) |
| Medio | Acqua/sostanze chimiche (circuito aperto/chiuso) | Soluzioni caustiche/amminiche |
| Efficienza | Rimozione di SOx dal 90 al 99% | Recupero dello zolfo superiore al 99% |
| Applicazioni | Spedizioni, centrali elettriche | Raffinerie, semiconduttori |
| Costo | Installazione da 2 a 5 milioni di dollari | Da 5 a 100 dollari per unità |
| Sfide | Normative sugli scarichi, spazio | Consumo di sostanze chimiche, smaltimento dei rifiuti |

L'integrazione migliora l'efficienza complessiva, ad esempio nelle SRU in cui gli scrubber primari alimentano le cabine.




I migliori fornitori di valvole a membrana in acciaio inossidabile
Conclusione

I sistemi di depurazione dei gas di scarico e le cabine di trattamento dei gas di coda sono fondamentali nella lotta all'inquinamento atmosferico, offrendo soluzioni scalabili per diversi settori. Con l'inasprimento delle normative, ad esempio con potenziali limiti agli NOx e obblighi di scarico zero, innovazioni come membrane avanzate o controlli ottimizzati per l'intelligenza artificiale faranno evolvere queste tecnologie. Gli operatori devono valutare i vantaggi economici rispetto all'impatto ambientale, garantendo un'implementazione sostenibile. Con una riduzione delle emissioni globali prevista del 77% per gli SOx tramite gli scrubber, questi sistemi non solo sono conformi alle leggi, ma tutelano anche la salute pubblica e gli ecosistemi.
