Informazioni sul principio di funzionamento e le ampie applicazioni delle elettrovalvole a gas

Informazioni sul principio di funzionamento e le ampie applicazioni delle elettrovalvole a gas

Nel mondo dei sistemi di controllo dei fluidi, le elettrovalvole per gas svolgono un ruolo fondamentale nel garantire sicurezza, efficienza e precisione. Questi dispositivi elettromeccanici sono progettati per controllare il flusso di gas in diverse applicazioni industriali, commerciali e residenziali. Dalla regolazione dell'alimentazione del combustibile negli impianti di riscaldamento alla gestione del flusso di gas nei processi industriali, le elettrovalvole per gas sono componenti indispensabili che combinano affidabilità e automazione. Questo articolo esplora le complessità delle elettrovalvole per gas , approfondendone i principi di funzionamento, le tipologie, le applicazioni, i vantaggi e le considerazioni per la selezione e la manutenzione.


Sistemi e componenti di controllo dei fluidi semiconduttori
Che cos'è una valvola solenoide del gas?

Un'elettrovalvola per gas è un dispositivo elettromeccanico che controlla il flusso di gas attraverso una conduttura o un sistema. Funziona utilizzando una bobina elettromagnetica che, quando eccitata, muove uno stantuffo o un'armatura per aprire o chiudere la valvola, consentendo o interrompendo il flusso di gas. Queste valvole sono ampiamente utilizzate in sistemi che richiedono un controllo preciso, come condotte di gas naturale, impianti a propano, unità HVAC e bruciatori a gas industriali.

La funzione principale di un'elettrovalvola per gas è quella di fornire un controllo automatizzato e remoto del flusso di gas, garantendo la sicurezza prevenendo perdite e consentendo un rapido arresto in caso di emergenza. A differenza delle valvole manuali, le elettrovalvole possono essere integrate in sistemi automatizzati, rendendole ideali per applicazioni in cui la risposta in tempo reale e l'affidabilità sono essenziali.



Come funzionano le elettrovalvole del gas

Il funzionamento di un'elettrovalvola a gas si basa sui principi dell'elettromagnetismo. La valvola è composta da diversi componenti chiave:

Bobina del solenoide: bobina elettromagnetica che genera un campo magnetico quando è attraversata da una corrente elettrica.
Stantuffo o armatura: componente mobile che reagisce al campo magnetico, aprendo o chiudendo la valvola.
Corpo valvola: alloggiamento che contiene il percorso del flusso del gas e il meccanismo di tenuta.
Guarnizioni e diaframmi: componenti che garantiscono una tenuta stagna per prevenire perdite di gas.
Quando la bobina del solenoide viene eccitata, crea un campo magnetico che tira o spinge lo stantuffo, aprendo la valvola e consentendo il flusso del gas. Quando la bobina viene diseccitata, una molla o la pressione del gas riporta lo stantuffo nella sua posizione originale, chiudendo la valvola e interrompendo il flusso. Questo meccanismo di apertura e chiusura rapida rende le elettrovalvole a gas altamente efficienti per applicazioni che richiedono un controllo preciso.

Le elettrovalvole del gas sono generalmente classificate come normalmente chiuse (NC) o normalmente aperte (NO):

Normalmente chiusa (NC): la valvola rimane chiusa quando non è alimentata e si apre solo quando il solenoide è alimentato. Questa è la tipologia più comune per applicazioni critiche per la sicurezza, poiché impedisce il flusso di gas in caso di interruzione di corrente.
Normalmente aperta (NO): la valvola rimane aperta quando non è alimentata e si chiude quando il solenoide viene alimentato. Questa tipologia viene utilizzata in applicazioni in cui è richiesto un flusso di gas continuo, a meno che non venga interrotto attivamente.


Tipi di elettrovalvole a gas

Le elettrovalvole per gas sono disponibili in vari modelli per adattarsi a diverse applicazioni. Le tipologie principali includono:

Elettrovalvole ad azione diretta
Queste valvole sfruttano esclusivamente la forza elettromagnetica del solenoide per aprirsi o chiudersi. Sono semplici, affidabili e adatte ad applicazioni a bassa pressione. Le valvole ad azione diretta sono ideali per sistemi di piccole dimensioni, come gli apparecchi a gas residenziali, grazie alle dimensioni compatte e ai rapidi tempi di risposta.
Elettrovalvole pilotate
Le valvole pilotate sfruttano la pressione del gas stesso per facilitare l'apertura o la chiusura della valvola. Una piccola valvola pilota controlla il flusso di gas verso una membrana o un pistone, che a sua volta apre o chiude la valvola principale. Queste valvole sono adatte per applicazioni ad alta pressione o portata elevata, come le condotte industriali del gas, poiché richiedono meno energia elettrica per funzionare.
Elettrovalvole a due vie
Le valvole a due vie hanno un ingresso e un'uscita, il che le rende adatte per un semplice controllo on-off del flusso di gas. Sono comunemente utilizzate in applicazioni come bruciatori a gas e sistemi di riscaldamento.
Elettrovalvole a tre vie
Le valvole a tre vie hanno tre porte e vengono utilizzate per deviare il flusso di gas tra due percorsi diversi o per miscelare gas provenienti da due fonti. Queste valvole si trovano spesso in sistemi complessi che richiedono un controllo preciso della direzione del flusso, come nei sistemi HVAC o nei processi industriali.
Elettrovalvole proporzionali
A differenza delle elettrovalvole on-off standard, le valvole proporzionali possono modulare il flusso di gas variando l'alimentazione elettrica dell'elettrovalvola. Ciò consente un controllo preciso della portata del gas, rendendole ideali per applicazioni come la miscelazione del gas o il controllo della combustione.


Applicazioni delle elettrovalvole a gas

Le elettrovalvole a gas sono utilizzate in un'ampia gamma di settori e applicazioni grazie alla loro versatilità e affidabilità. Tra le principali applicazioni figurano:

Processi industriali
In settori come quello petrolifero e del gas, chimico e alimentare, le elettrovalvole a gas regolano il flusso di gas come azoto, ossigeno o gas naturale. Sono utilizzate in processi come lo spurgo del gas, il controllo dei bruciatori e la regolazione della pressione.
Sistemi di riscaldamento
Le elettrovalvole del gas sono componenti essenziali negli impianti di riscaldamento residenziali e commerciali, tra cui caldaie, forni e scaldabagni. Controllano l'alimentazione di gas naturale o propano al bruciatore, garantendo un funzionamento sicuro ed efficiente.
Sistemi HVAC
Nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC), le elettrovalvole del gas gestiscono il flusso di refrigeranti o gas combustibili, contribuendo al controllo della temperatura e all'efficienza energetica.
Attrezzature mediche e di laboratorio
In ambito medico e di laboratorio, le elettrovalvole a gas vengono utilizzate per controllare il flusso di gas come ossigeno, anidride carbonica o gas anestetici. La loro precisione e affidabilità sono fondamentali per la sicurezza del paziente e l'accuratezza sperimentale.
Automotive e trasporti
Nelle applicazioni automobilistiche, le elettrovalvole del gas regolano il flusso di carburante nei veicoli a gas naturale compresso (CNG) o a gas di petrolio liquefatto (GPL). Sono utilizzate anche nei sistemi di controllo delle emissioni per gestire i gas di scarico.
Sistemi di sicurezza
Le elettrovalvole del gas sono parte integrante dei sistemi di sicurezza, come i sistemi di rilevamento e intercettazione delle perdite di gas. In caso di rilevamento di una perdita o di un malfunzionamento del sistema, la valvola può chiudersi automaticamente per impedire la fuoriuscita di gas pericoloso.


Vantaggi delle elettrovalvole a gas

Le elettrovalvole a gas offrono numerosi vantaggi che le rendono la scelta preferita in numerose applicazioni:

Automazione e controllo remoto: le elettrovalvole possono essere integrate nei sistemi automatizzati, consentendo il funzionamento a distanza e il controllo preciso tramite segnali elettrici.
Tempo di risposta rapido: queste valvole si aprono e si chiudono rapidamente, il che le rende ideali per applicazioni che richiedono una chiusura rapida o una regolazione del flusso.
Sicurezza: le elettrovalvole normalmente chiuse aumentano la sicurezza interrompendo automaticamente il flusso del gas in caso di interruzione di corrente o guasto del sistema.
Design compatto: le dimensioni ridotte li rendono adatti ad applicazioni con spazio limitato, come elettrodomestici o apparecchiature portatili.
Efficienza energetica: le elettrovalvole consumano una quantità minima di energia, in particolare i modelli pilotati, il che le rende convenienti per il funzionamento continuo.
Versatilità: disponibili in vari materiali, dimensioni e configurazioni, le elettrovalvole a gas possono essere personalizzate per adattarsi a gas, pressioni e condizioni ambientali specifici.


Sfide e considerazioni

Sebbene le elettrovalvole a gas siano estremamente affidabili, quando si scelgono e si utilizzano è necessario tenere conto di alcune sfide e considerazioni:

Compatibilità dei materiali: il materiale della valvola deve essere compatibile con il gas controllato per prevenire corrosione o degradazione. Ad esempio, le valvole che gestiscono gas corrosivi come l'ammoniaca potrebbero richiedere acciaio inossidabile o rivestimenti speciali.
Requisiti di pressione e portata: la valvola deve essere dimensionata correttamente per gestire la pressione e la portata del sistema. Valvole sottodimensionate o sovradimensionate possono causare inefficienze o malfunzionamenti.
Alimentazione elettrica: le elettrovalvole necessitano di un'alimentazione elettrica stabile per funzionare. Nelle aree con frequenti interruzioni di corrente, potrebbero essere necessari sistemi di backup o comandi manuali.
Manutenzione: la manutenzione regolare è essenziale per garantire il corretto funzionamento, soprattutto in ambienti polverosi o umidi, dove detriti o umidità possono influire sulle prestazioni.
Limitazioni di temperatura: alcune elettrovalvole hanno limitazioni di temperatura e l'esposizione a temperature estreme può comprometterne le prestazioni o la durata.


Selezione della valvola solenoide del gas corretta

La scelta dell'elettrovalvola del gas più adatta per una specifica applicazione richiede un'attenta valutazione di diversi fattori:

Tipo di gas: la valvola deve essere compatibile con il gas da controllare, che si tratti di gas naturale, propano, ossigeno o gas corrosivo.
Pressione e portata: la valvola deve essere dimensionata in base ai requisiti di pressione e portata di esercizio del sistema.
Tipo di valvola: decidere tra valvole ad azione diretta, pilotate, a due vie, a tre vie o proporzionali in base alle esigenze dell'applicazione.
Condizioni ambientali: quando si selezionano materiali e design, tenere in considerazione fattori quali temperatura, umidità ed esposizione a polvere o sostanze chimiche.
Specifiche elettriche: assicurarsi che i requisiti di tensione e potenza della valvola corrispondano alla configurazione elettrica del sistema.
Certificazioni e standard: per applicazioni critiche per la sicurezza, scegliere valvole che soddisfino gli standard del settore, come quelli stabiliti dall'American National Standards Institute (ANSI) o dall'International Organization for Standardization (ISO).


Manutenzione e risoluzione dei problemi

Per garantire la longevità e l'affidabilità delle elettrovalvole del gas, è fondamentale una manutenzione regolare. Le principali pratiche di manutenzione includono:

Ispezione: controllare regolarmente la presenza di segni di usura, corrosione o perdite nel corpo valvola e nelle guarnizioni.
Pulizia: rimuovere detriti o contaminanti che potrebbero accumularsi nella valvola, soprattutto in ambienti polverosi.
Test: testare periodicamente il funzionamento della valvola per assicurarsi che si apra e si chiuda correttamente.
Lubrificazione: se applicabile, lubrificare le parti mobili per ridurre l'attrito e l'usura.
Controlli elettrici: verificare che la bobina del solenoide e i collegamenti elettrici funzionino correttamente.
I problemi più comuni con le elettrovalvole del gas includono mancata apertura o chiusura, perdite o funzionamento irregolare. Questi problemi possono spesso essere ricondotti a:

Problemi di alimentazione: una tensione insufficiente o un cablaggio danneggiato possono impedire il funzionamento del solenoide.
Ostruzioni: detriti o contaminanti nella valvola possono ostruire il percorso del flusso o impedirne la corretta tenuta.
Componenti usurati: col tempo, guarnizioni, membrane o molle potrebbero usurarsi e richiedere la sostituzione.
Guasto della bobina: una bobina del solenoide bruciata o danneggiata può rendere la valvola inutilizzabile.


Tendenze future nelle elettrovalvole a gas

I progressi tecnologici stanno guidando l'innovazione nelle elettrovalvole a gas. Tra le tendenze emergenti figurano:

Valvole intelligenti: l'integrazione con i sistemi IoT (Internet of Things) consente il monitoraggio remoto, la diagnostica e la manutenzione predittiva delle elettrovalvole.
Progetti a risparmio energetico: le valvole più recenti sono progettate per consumare meno energia, riducendo i costi operativi e l'impatto ambientale.
Miniaturizzazione: vengono sviluppate elettrovalvole compatte per applicazioni in dispositivi portatili e sistemi con vincoli di spazio.
Materiali migliorati: i progressi nella scienza dei materiali stanno portando alla realizzazione di valvole in grado di resistere ad ambienti più difficili e a gas più corrosivi.

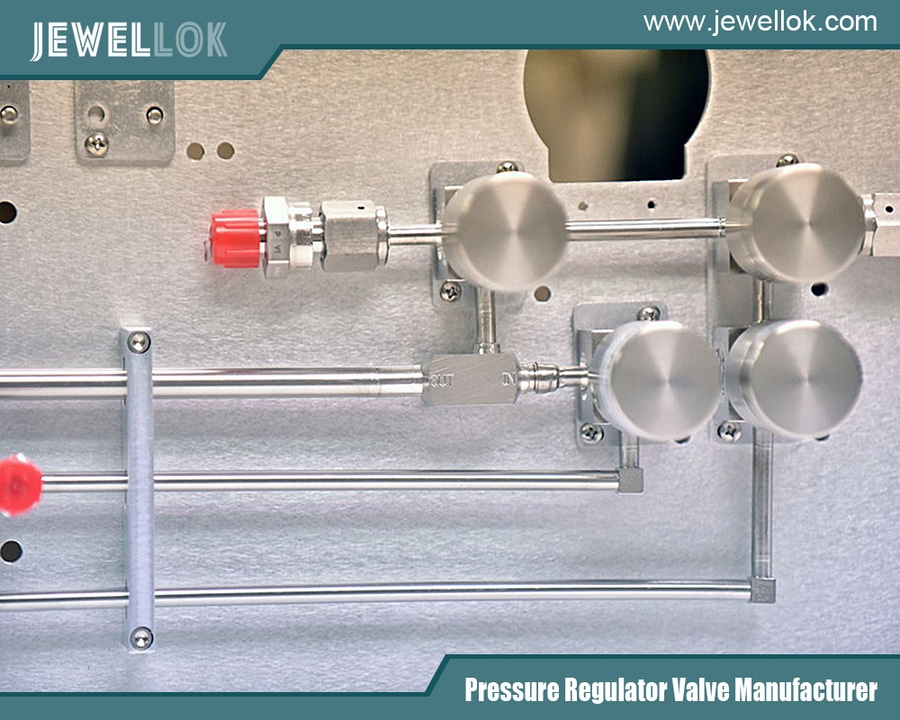

Sistemi e componenti di controllo dei fluidi semiconduttori
Conclusione

Le elettrovalvole a gas sono componenti essenziali in un'ampia gamma di applicazioni, offrendo controllo preciso, sicurezza e automazione. Dai processi industriali agli impianti di riscaldamento residenziali, queste valvole garantiscono una gestione efficiente e affidabile del flusso di gas. Comprendendone i principi di funzionamento, le tipologie, le applicazioni e i requisiti di manutenzione, gli utenti possono scegliere la valvola più adatta alle proprie esigenze e garantire prestazioni ottimali. Con la continua evoluzione della tecnologia, le elettrovalvole a gas stanno diventando più intelligenti, efficienti e versatili, consolidando il loro ruolo di strumenti indispensabili nei moderni sistemi di controllo dei fluidi.

Per maggiori informazioni sul principio di funzionamento e sulle ampie applicazioni delle elettrovalvole a gas, potete visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
