Le valvole a spillo in acciaio inossidabile sono strumenti di precisione essenziali per il controllo del flusso di fluidi e gas in un'ampia gamma di applicazioni industriali. Note per il loro stelo aghiforme a filettatura fine che consente una regolazione precisa, queste valvole sono particolarmente apprezzate nei sistemi che richiedono una regolazione precisa del flusso, come nel settore petrolifero e del gas, chimico, farmaceutico, dei semiconduttori e della strumentazione. L'uso dell'acciaio inossidabile ne migliora la durata, la resistenza alla corrosione e l'idoneità ad ambienti difficili, rendendole una scelta preferibile rispetto alle alternative in ottone o plastica.

La scelta della valvola a spillo in acciaio inossidabile più adatta è fondamentale per garantire efficienza, sicurezza e durata del sistema. Una scelta errata può causare perdite, cali di pressione, contaminazione o persino guasti, con conseguenti costosi fermi macchina o rischi per la sicurezza. Fattori come il tipo di materiale, la pressione nominale, i requisiti di portata e le condizioni ambientali giocano un ruolo importante nel processo decisionale. Questa guida completa di 2000 parole vi accompagnerà attraverso le considerazioni essenziali, le tipologie, le applicazioni e la procedura passo passo per la scelta della valvola a spillo in acciaio inossidabile ideale. Che siate ingegneri che progettano un nuovo sistema, specialisti degli acquisti che si occupano di reperire componenti o professionisti della manutenzione che aggiornano le apparecchiature, questo articolo vi fornirà le informazioni necessarie per prendere una decisione consapevole.


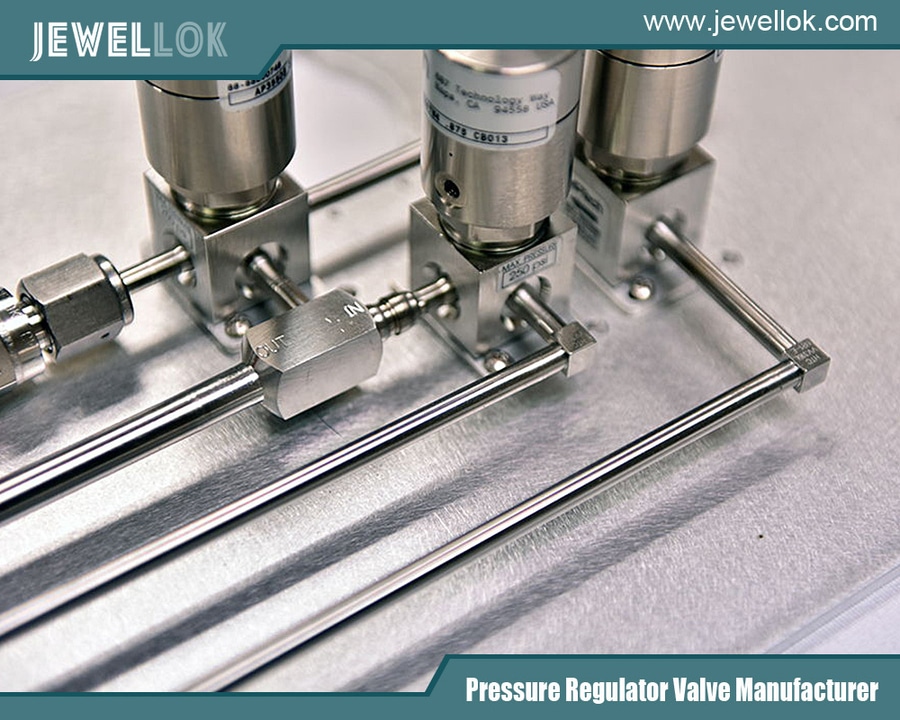

Produttori di regolatori di gas speciali
Comprensione delle valvole a spillo in acciaio inossidabile

Una valvola a spillo è un tipo di valvola di controllo del flusso che utilizza un ago lungo e conico per regolare il flusso attraverso un piccolo orifizio. La filettatura fine dell'ago consente un'apertura e una chiusura graduali, garantendo un controllo preciso della portata, soprattutto in situazioni di bassa portata o alta pressione. Le valvole a spillo in acciaio inossidabile incorporano acciaio inossidabile (tipicamente gradi come 316L o 304) per il corpo, lo stelo e altre parti a contatto con il fluido, offrendo una resistenza superiore alla corrosione, alle alte temperature e all'esposizione chimica.



Perché l'acciaio inossidabile?

Le proprietà dell'acciaio inossidabile lo rendono ideale per le valvole a spillo:

Resistenza alla corrosione: gradi come il 316L contengono molibdeno, che aumenta la resistenza alla corrosione puntiforme e interstiziale causata da cloruri o acidi.
Resistenza: resiste a pressioni fino a 10,000 psi e a temperature da -196°C a 450°C, a seconda del design.
Igienico: le superfici non porose riducono i rischi di contaminazione, un aspetto fondamentale per la lavorazione di prodotti farmaceutici e alimentari.
Resistenza: l'elevata resistenza alla trazione garantisce affidabilità nelle applicazioni più impegnative.
Rispetto all'ottone (che può corrodersi in ambienti aggressivi) o alla plastica (limitata alle basse pressioni), l'acciaio inossidabile offre longevità e versatilità, anche se a un costo più elevato.



Come funzionano le valvole a spillo

Lo stelo della valvola, finemente filettato, muove l'ago dentro o fuori dalla sede, regolando la dimensione dell'orifizio. Ciò consente un controllo lineare del flusso, rendendo le valvole a spillo ideali per la strozzatura, la misurazione o il campionamento. Non vengono in genere utilizzate per la chiusura, poiché l'ago può danneggiare la sede nel tempo se serrato eccessivamente.



Tipi di valvole a spillo in acciaio inossidabile

Le valvole a spillo in acciaio inossidabile sono disponibili in diverse configurazioni, ciascuna adatta ad applicazioni specifiche. Conoscere queste tipologie aiuta a scegliere quella giusta.

Valvole a spillo dritte
Descrizione: Lo stelo e il corpo sono allineati in linea retta, consentendo un semplice controllo del flusso.
Caratteristiche: Design compatto, facile installazione, adatto per portate da basse a medie.
Applicazioni: linee di strumentazione, campionamento di gas e configurazioni di laboratorio.
Esempio: SS-1RS4 di Swagelok, con pressione nominale di 5,000 psi.
Valvole ad ago angolari
Descrizione: L'ingresso e l'uscita sono disposti a un angolo di 90 gradi, consentendo cambi di direzione del flusso.
Caratteristiche: riduce la complessità delle tubazioni, ideale per spazi ristretti.
Applicazioni: sistemi idraulici, processi chimici e strumenti montati su pannello.
Esempio: la serie V di Parker, con acciaio inossidabile 316 per fluidi corrosivi.
Valvole a spillo multiporta
Descrizione: Dispone di più porte per deviare o miscelare i flussi.
Caratteristiche: Versatile, con opzioni per configurazioni a 2, 3 o più vie.
Applicazioni: strumenti analitici, sistemi di campionamento e controllo di processo.
Esempio: la serie 3700 di HOKE, progettata per applicazioni ad alta purezza.
Valvole a spillo da barra
Descrizione: ricavato da un'unica barra di acciaio inossidabile per una maggiore resistenza.
Caratteristiche: tenuta stagna, capacità di alta pressione.
Applicazioni: petrolio e gas, petrolchimica e idraulica ad alta pressione.
Esempio: serie 2070 di Noshok, con pressione nominale di 10,000 psi.
Valvole a spillo con tenuta a soffietto
Descrizione: Incorpora una tenuta a soffietto per isolare lo stelo dal fluido di processo.
Caratteristiche: Zero emissioni, adatto per gas pericolosi o tossici.
Applicazioni: semiconduttori, prodotti farmaceutici e sistemi a vuoto.
Esempio: modelli con tenuta a soffietto di Tescom per gas UHP.
Valvole a spillo forgiate
Descrizione: Forgiato in acciaio inossidabile per una maggiore resistenza e resistenza alla pressione.
Caratteristiche: Cofano integrale, elevata integrità in condizioni estreme.
Applicazioni: piattaforme petrolifere offshore, impianti chimici e produzione di energia.
Esempio: serie 30VM di Autoclave Engineers, con pressione nominale di 30,000 psi.
Ogni tipologia soddisfa esigenze operative specifiche, dal flusso di precisione nei laboratori al controllo dell'alta pressione in contesti industriali.



Applicazioni delle valvole a spillo in acciaio inossidabile

Le valvole a spillo in acciaio inossidabile sono utilizzate in vari settori per la loro precisione e robustezza:

Olio e Gas
Utilizzati per il campionamento, le prove di pressione e il controllo del flusso in teste di pozzo, condotte e raffinerie. La loro resistenza alla corrosione consente di gestire gas acidi e condizioni offshore.
Trattamento chimico
Regolamentare fluidi corrosivi come acidi o solventi in reattori e linee di trasferimento, dove l'acciaio inossidabile 316L previene la degradazione.
Eccipienti farmaceutici
Garantisce un flusso preciso nei sistemi sterili per la somministrazione di gas o fluidi, con superfici elettrolucidate che riducono i rischi di contaminazione.
Semiconduttori
Controllare i gas UHP come il silano o l'azoto nei processi di fabbricazione, dove è fondamentale ridurre al minimo la generazione di particelle.
Strumentazione e laboratori
Utilizzato in apparecchiature analitiche come i cromatografi per una misurazione precisa del gas, traendo vantaggio dal controllo preciso della valvola.
Aerospazio e Difesa
Gestire fluidi idraulici o gas nei sistemi aeronautici, dove la capacità di gestire alte pressioni e l'affidabilità sono essenziali.
Trattamento delle acque
Regolamenta i prodotti chimici nei sistemi di dosaggio, con acciaio inossidabile resistente all'acqua clorata.
Queste applicazioni evidenziano la versatilità della valvola in ambienti difficili.



Caratteristiche principali delle valvole a spillo in acciaio inossidabile

Quando si valutano le valvole a spillo in acciaio inossidabile, tenere in considerazione queste caratteristiche per ottenere prestazioni ottimali:

Grado del materiale
316L per ambienti corrosivi; 304 per uso generale; leghe esotiche come Hastelloy per sostanze chimiche estreme.
Pressione nominale
Da 100 psi per sistemi a bassa pressione a 10,000 psi o più per applicazioni ad alta pressione.
Precisione del controllo del flusso
La filettatura fine consente regolazioni con incrementi di 0.001 pollici, ideale per la strozzatura.
Opzioni di sigillatura
Metallo su metallo per alte temperature; sedi morbide (ad esempio, PTFE) per prestazioni a tenuta stagna.
Fine connessioni
Filettati (NPT), a compressione (ad esempio Swagelok) o flangiati per una facile integrazione.
Progettazione dello stelo
Gli steli non rotanti riducono l'usura; gli steli sollevati indicano la posizione.
Tipo di cofano
Cofano a unione per una facile manutenzione; cofano integrale per una maggiore compattezza.
Caratteristiche di sicurezza
Maniglie di bloccaggio per impedire manomissioni; guarnizioni a soffietto per fluidi pericolosi.
Queste caratteristiche garantiscono che la valvola soddisfi specifici requisiti operativi e di sicurezza.



Come scegliere la valvola a spillo in acciaio inossidabile giusta

La scelta della valvola a spillo in acciaio inossidabile più adatta richiede un approccio sistematico per adattare le specifiche della valvola alle esigenze del vostro sistema. Seguite questi passaggi:

Fase 1: definire i requisiti dell'applicazione

Tipo di fluido: identificare se il fluido è gassoso, liquido, corrosivo o UHP. Per i fluidi corrosivi, scegliere l'acciaio inossidabile 316L; per UHP, le versioni elettrolucidate.
Portata: calcola il Cv (coefficiente di portata) richiesto per le esigenze di portata del tuo sistema.
Pressione e temperatura: determinare la pressione massima di esercizio (ad esempio 5,000 psi) e la temperatura (ad esempio 300°C).
Ambiente: considerare fattori quali umidità, sostanze chimiche o condizioni della camera bianca.
Suggerimento: consultare le tabelle di compatibilità dei fluidi di produttori come Parker o Swagelok.

Passaggio 2: selezionare il tipo di valvola

Dritto per linee semplici; angolare per risparmiare spazio; multiporta per il campionamento.
Suggerimento: utilizzare barre per alte pressioni; soffietti sigillati per gas tossici.
3: Scegli i materiali

Corpo e stelo: 316L per la resistenza alla corrosione; 304 per uso generale.
Guarnizioni: PTFE per prodotti chimici; Viton per oli; metallo per alte temperature.
Suggerimento: verificare la conformità NACE per le applicazioni relative ai gas acidi.
4: Determinare le dimensioni e le connessioni

Dimensioni della valvola: adattare al diametro del tubo (ad esempio, 1/4 di pollice per la strumentazione).
Collegamenti: NPT per filettature; compressione per guarnizioni a tenuta stagna.
Suggerimento: i raccordi a compressione come Swagelok riducono le perdite nei sistemi ad alta vibrazione.
5: Valutare le specifiche delle prestazioni

Pressione nominale: assicurarsi che superi la pressione massima di esercizio (MAWP) del sistema.
Precisione del flusso: cercare un Cv basso (ad esempio, 0.0004–0.5) per un controllo preciso.
Tasso di perdita: puntare a un tasso di perdita di elio di 10^-9 cc/sec per UHP.
Suggerimento: verificare la stabilità del calo di pressione (caduta di pressione durante il flusso).
6: Considerare la sicurezza e la conformità

Certificazioni: ASME, ISO, PED o NACE.
Caratteristiche: maniglie di bloccaggio, design antimanomissione.
Suggerimento: per le aree pericolose, scegliere valvole certificate ATEX.
7: Considerare i costi e la manutenzione

TCO: bilanciare i costi iniziali con la longevità e la manutenzione.
Manutenzione: scegliere valvole con sedi sostituibili per facilitare le riparazioni.
Suggerimento: l'acciaio inossidabile riduce i costi a lungo termine negli ambienti corrosivi.
8: Consultare i produttori o i fornitori

Richiedi campioni o schede tecniche.
Suggerimento: per una consulenza personalizzata, collabora con fornitori come Grainger o MSC Industrial.
Manutenzione e migliori pratiche per valvole a spillo in acciaio inossidabile

Una corretta manutenzione garantisce longevità e prestazioni:

Ispezione regolare: verificare la presenza di perdite, usura dello stelo o corrosione.
Pulizia: lavare con solventi compatibili; utilizzare la pulizia a ultrasuoni per UHP.
Lubrificazione: se necessario, applicare un lubrificante alimentare agli steli.
Calibrazione: testare periodicamente il controllo del flusso.
Conservazione: conservare in luoghi asciutti e puliti per evitare contaminazioni.
Procedure consigliate: evitare di stringere eccessivamente; utilizzare supporti compatibili; seguire le istruzioni del produttore.


Produttori leader di valvole a spillo in acciaio inossidabile

Diverse aziende eccellono nella produzione di valvole a spillo in acciaio inossidabile di alta qualità:

Swagelok
Panoramica: un leader mondiale con sede in Ohio, USA, noto per le soluzioni per sistemi di fluidi.
Prodotti principali: serie SS-1RS, con pressione nominale di 5,000 psi e misurazione precisa.
Punti di forza: raccordi a compressione, opzioni UHP, ampio supporto.
Parker Hannifin
Panoramica: un'azienda statunitense specializzata in tecnologie di movimento e controllo.
Prodotti principali: Serie V, in acciaio inossidabile 316 per fluidi corrosivi.
Punti di forza: progetti ad alta pressione, personalizzazione, distribuzione globale.
HOKE
Panoramica: parte di Circor International, specializzata in valvole per strumentazione.
Prodotti principali: valvole da barra serie 3700, per pressioni fino a 6,000 psi.
Punti di forza: costruzione forgiata, opzioni multi-porta.
Noshok
Panoramica: produttore americano di valvole e manometri.
Prodotti principali: valvole a spillo forgiate serie 2070, con pressione nominale di 10,000 psi.
Punti di forza: conveniente, durevole, con opzioni di calibro.
Tescom (Emerson)
Panoramica: una divisione di Emerson, specializzata in regolatori e valvole di precisione.
Prodotti principali: Valvole a spillo con tenuta a soffietto per gas UHP e pericolosi.
Punti di forza: design ad alta purezza, competenza tecnica.
Ingegneri di autoclavi (Parker)
Panoramica: Specializzata in attrezzature ad alta pressione.
Prodotti principali: serie 30VM, per pressioni fino a 30,000 psi.
Punti di forza: capacità di resistere a pressioni estreme, acciaio inossidabile forgiato.
Questi produttori offrono soluzioni affidabili e innovative per diverse applicazioni.



Tendenze emergenti nelle valvole a spillo in acciaio inossidabile

Il settore delle valvole a spillo si sta evolvendo:

Valvole intelligenti: valvole abilitate all'IoT con sensori per il monitoraggio in tempo reale.
Focus UHP: 316L elettrolucidato per esigenze farmaceutiche e dei semiconduttori.
Materiali sostenibili: leghe ecocompatibili e design a basse emissioni.
Design compatti: valvole più piccole per sistemi con spazio limitato.
Personalizzazione: stampa 3D per valvole su misura.
Queste tendenze migliorano la precisione, la sicurezza e la sostenibilità.



Considerazioni pratiche sull'utilizzo di valvole a spillo in acciaio inossidabile

Per massimizzare le prestazioni:

Installazione: assicurarsi che l'orientamento sia corretto (ad esempio, verticale per il flusso del gas).
Funzionamento: evitare di stringere eccessivamente per evitare danni al sedile.
Compatibilità: verificare le reazioni dei fluidi con l'acciaio inossidabile.
Manutenzione: programmare ispezioni e pulizie regolari.
Casi di studio

Raffineria di petrolio (USA): le valvole SS-1RS di Swagelok hanno garantito un controllo preciso in una linea ad alta pressione, riducendo le perdite del 90%.
Laboratorio farmaceutico (Germania): le valvole a soffietto di Tescom hanno garantito l'erogazione di gas UHP, rispettando gli standard FDA.
Fabbrica di semiconduttori (Taiwan): le valvole della serie V di Parker hanno ridotto al minimo la contaminazione nelle linee di silano, migliorando la resa.

Produttori di regolatori di gas speciali
Conclusione

Le valvole a spillo in acciaio inossidabile sono essenziali per un controllo preciso del flusso in ambienti ad alta pressione e corrosivi. Conoscendone tipologie, caratteristiche e criteri di selezione, è possibile scegliere la valvola più adatta alla propria applicazione. Produttori leader come Swagelok, Parker e Tescom offrono soluzioni innovative, supportate da qualità e supporto. Mentre tendenze come le valvole intelligenti e la sostenibilità plasmano il futuro, queste valvole continueranno a promuovere efficienza e sicurezza. Investite oggi stesso in una valvola a spillo in acciaio inossidabile di alta qualità per garantire ai vostri sistemi prestazioni affidabili, riducendo i tempi di fermo e migliorando il successo operativo.
