Copertura termica per lo scarico vs. scudo termico per lo scarico: quale soluzione è migliore?

{{{sourceTextContent.subTitle}}}

Confronta le coperte termiche e gli scudi termici per lo scarico, utilizzati per controllare il calore radiante intorno a tubi, collettori, marmitte e componenti del motore ad alta temperatura.

{{{sourceTextContent.description}}}

Sia le coperte termiche che gli scudi termici per lo scarico vengono utilizzati per controllare le alte temperature intorno agli impianti di scarico, ma gestiscono il calore in modi diversi. La scelta della soluzione corretta dipende dal componente dello scarico, dallo spazio disponibile per l’installazione, dalla temperatura di esercizio, dai requisiti di manutenzione e dal tipo di protezione termica necessaria.

Una coperta isolante per lo scarico è un sistema isolante flessibile installato direttamente attorno a un componente dello scarico surriscaldato. Normalmente è composta da un tessuto interno resistente alle alte temperature, un’anima isolante e uno strato esterno resistente. La coperta si adatta alla forma del componente e contribuisce a limitare il trasferimento di calore dalla superficie dello scarico all’area circostante.

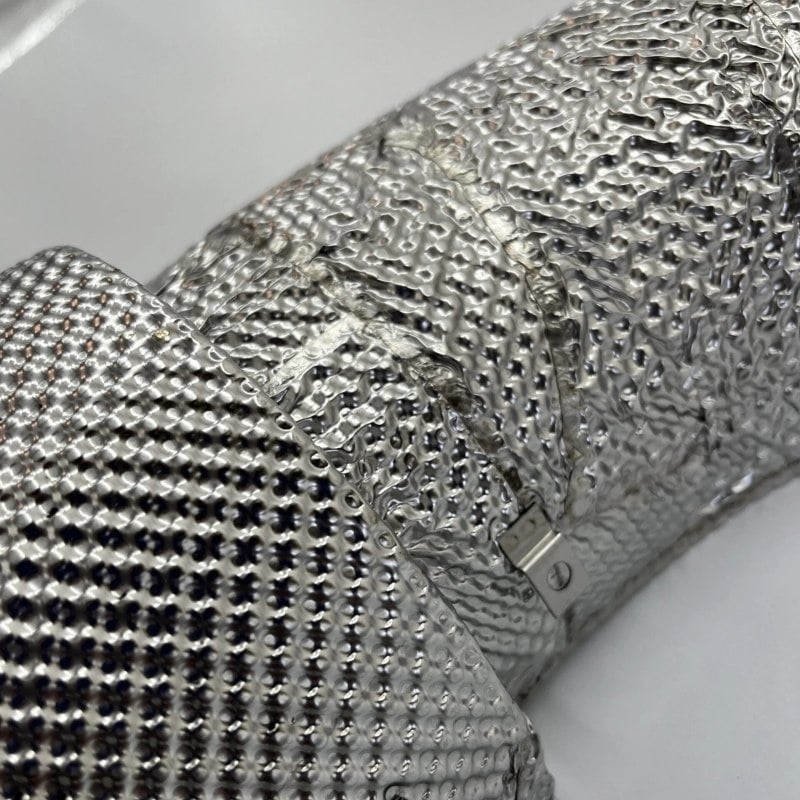

Uno scudo termico per lo scarico viene in genere posizionato tra un componente dello scarico caldo e un’area sensibile al calore. A seconda del design, può essere realizzato in acciaio inossidabile, alluminio, metallo goffrato, materiali riflettenti o strutture composite isolate. Anziché racchiudere completamente il componente dello scarico, lo scudo blocca o reindirizza principalmente il calore radiante.

La differenza principale risiede quindi nel modo in cui viene controllato il calore.

Una coperta isolante per lo scarico garantisce un contenimento termico diretto attorno alla fonte di calore. Viene comunemente utilizzata laddove è richiesta una significativa riduzione della temperatura superficiale o dove è necessario controllare il calore radiante in tutto il vano motore circostante.

Uno scudo termico per lo scarico viene spesso scelto quando l’obiettivo principale è proteggere dal calore radiante un componente specifico nelle vicinanze, un pannello della carrozzeria, un cavo, una tubazione del carburante, una sezione del pianale o un’altra area sensibile al calore.

Le coperte isolanti per lo scarico sono particolarmente adatte per:

Tubi di scarico dei motori diesel

Sistemi di scarico dei generatori

Componenti di scarico dei motori marini

Collettori di scarico

Turbocompressori

Marmitte e silenziatori

Gomiti di scarico

Raccordi flessibili di scarico

Tubazioni di scarico industriali

Gli scudi termici sono comunemente utilizzati intorno a:

Sistemi di scarico automobilistici

Collettori di scarico

Convertitori catalitici

Silenziatori

Componenti di scarico sotto il telaio

Vani motore

Sistemi di alimentazione

Cablaggio elettrico

Strutture della carrozzeria sensibili al calore

Per i componenti di scarico di forma irregolare, una coperta isolante su misura può garantire una copertura aderente con un numero minore di aree calde esposte. I modelli rimovibili consentono inoltre al personale addetto alla manutenzione di rimuovere l’isolante durante gli interventi e di reinstallarlo successivamente.

Uno scudo termico di scarico in metallo o materiale composito può essere preferibile quando il contatto diretto con il componente di scarico non è pratico o quando è necessario mantenere il flusso d’aria attorno al componente. Gli scudi termici possono anche essere progettati con un’intercapedine d’aria, che contribuisce a ridurre il trasferimento di calore radiante alle superfici vicine.

La scelta dei materiali rappresenta un’altra differenza importante. Le coperte isolanti per lo scarico possono essere realizzate in tessuto di silice, tessuto in fibra di vetro, isolante in fibra ceramica, rete in acciaio inossidabile, fibra di vetro rivestita in silicone e altri materiali resistenti alle alte temperature. Gli scudi termici per lo scarico possono essere realizzati in acciaio inossidabile, alluminio, lamiere metalliche goffrate, fogli riflettenti o barriere termiche multistrato.

In molte applicazioni esigenti, la soluzione migliore non è necessariamente l’una o l’altra. Una coperta isolante per lo scarico può essere utilizzata per contenere il calore alla fonte, mentre uno scudo termico aggiuntivo protegge i componenti particolarmente sensibili nelle vicinanze. Questo approccio combinato viene comunemente preso in considerazione in vani motore compatti, involucri di generatori e sistemi di scarico ad alte prestazioni.

Gli ingegneri che mettono a confronto una coperta termica per lo scarico con uno scudo termico per lo scarico dovrebbero valutare:

Temperatura di esercizio

Riduzione richiesta della temperatura superficiale

Esposizione al calore radiante

Distanza dai componenti vicini

Spazio di installazione disponibile

Geometria dei componenti

Vibrazioni

Esposizione a olio e umidità

Frequenza di manutenzione

Limiti di peso

Durata di vita richiesta

Se il requisito principale è isolare direttamente un tubo di scarico, un collettore, un turbocompressore o un silenziatore, una coperta isolante per scarico su misura rappresenta generalmente la soluzione più adatta. Se l’obiettivo è impedire che il calore radiante raggiunga un specifico componente adiacente, uno scudo termico per scarico può rappresentare la soluzione più appropriata.

BSTFLEX produce coperte isolanti per lo scarico su misura e prodotti di schermatura termica per alte temperature destinati ad applicazioni nel settore automobilistico, dei motori diesel, dei generatori, nautico e industriale. Le soluzioni possono essere sviluppate in base a disegni, dimensioni dei componenti, campioni, temperatura di esercizio e requisiti di installazione.

La scelta tra una coperta isolante per lo scarico e uno schermo termico per lo scarico dovrebbe basarsi sul problema termico effettivo piuttosto che sulla sola terminologia del prodotto. Abbinare correttamente il metodo di isolamento o di schermatura all’applicazione garantisce un controllo del calore più efficace, una manutenzione più semplice e una migliore protezione dei componenti circostanti.
