Coperta isolante rimovibile per sistemi di scarico: progettazione, materiali e applicazioni

{{{sourceTextContent.subTitle}}}

In che modo le coperte isolanti rimovibili per lo scarico garantiscono una protezione termica riutilizzabile per tubi, collettori, turbocompressori, marmitte e sistemi di motori industriali.

{{{sourceTextContent.description}}}

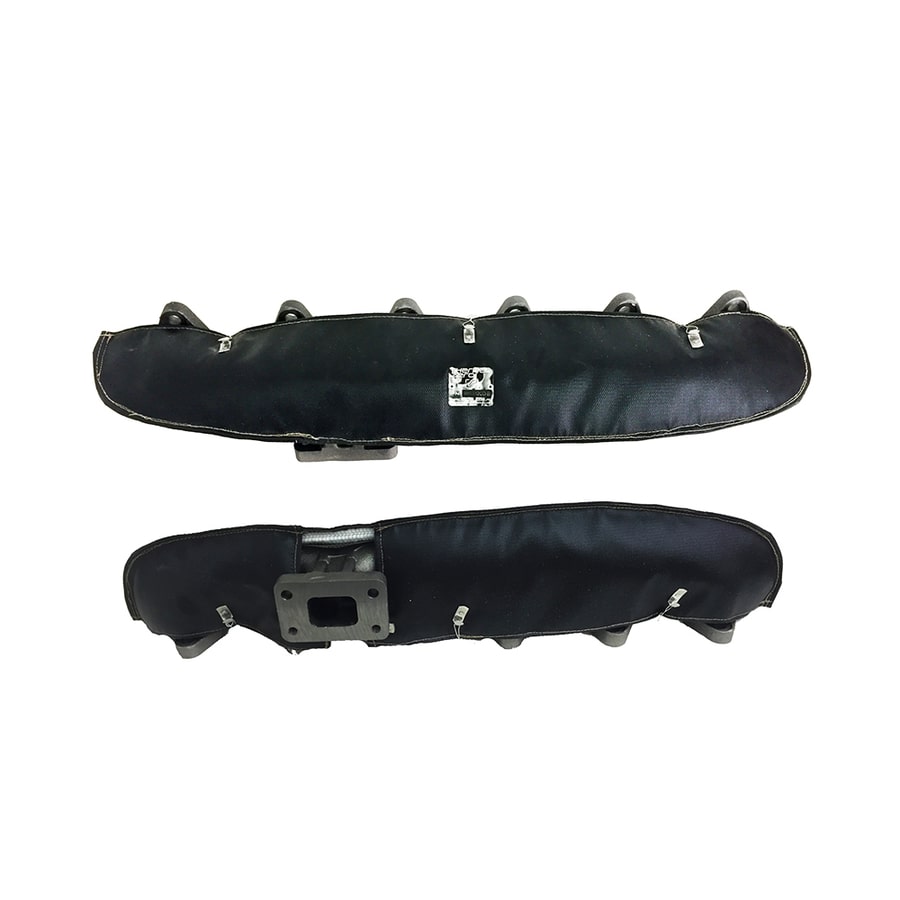

Una copertura isolante rimovibile per lo scarico è un sistema di isolamento termico riutilizzabile progettato per componenti dello scarico ad alta temperatura che richiedono sia il controllo del calore sia un accesso regolare per la manutenzione. A differenza del rivestimento isolante permanente per lo scarico, una copertura rimovibile può essere installata, rimossa e reinstallata senza danneggiare il sistema di isolamento.

Ciò rende le coperte isolanti rimovibili particolarmente utili per motori diesel, gruppi elettrogeni, sistemi di propulsione navale, macchinari industriali e altre apparecchiature in cui i tubi di scarico e i relativi componenti devono essere ispezionati o sottoposti a manutenzione periodica.

La funzione principale di una coperta isolante rimovibile per lo scarico è quella di ridurre il trasferimento di calore dal componente dello scarico all’ambiente circostante. Contenendo il calore più vicino alla fonte, la coperta contribuisce a limitare l’esposizione al calore radiante intorno ai vani motore, agli alloggiamenti dei generatori e alle attrezzature industriali.

Una tipica coperta isolante rimovibile per lo scarico presenta una struttura multistrato.

Lo strato interno a contatto con il calore è posizionato direttamente contro o in prossimità del componente di scarico caldo. A seconda della temperatura di esercizio, questo strato può essere costituito da tessuto in fibra di vetro, tessuto ad alto contenuto di silice, rete in acciaio inossidabile o altri materiali resistenti alle alte temperature.

L’anima isolante fornisce la resistenza termica primaria. A seconda della resistenza termica richiesta e delle prestazioni isolanti, si possono scegliere materiali come la fibra di vetro, l’isolante a base di silice e la fibra ceramica.

Lo strato protettivo esterno è progettato per resistere alla movimentazione, alle vibrazioni, all’abrasione, alla contaminazione da olio e all’umidità. A questo scopo si ricorre comunemente alla fibra di vetro rivestita in silicone e ad altri tessuti tecnici resistenti.

La coperta viene normalmente fissata tramite ganci, filo di legatura, cinghie, fibbie, molle o altri sistemi di fissaggio che consentono di aprire e rimuovere l’isolante durante la manutenzione.

Le coperte isolanti rimovibili per lo scarico sono comunemente utilizzate su:

Tubi di scarico

Collettori di scarico

Turbocompressori

Marmitte e silenziatori

Gomiti di scarico

Flangie

Giunti flessibili di scarico

Giunti di dilatazione

Sistemi di scarico dei generatori

Componenti di scarico dei motori marini

Tubazioni di processo industriali

Uno dei maggiori vantaggi di un design rimovibile è l’efficienza nella manutenzione. Gli impianti di scarico contengono spesso componenti che richiedono ispezione, serraggio, riparazione o sostituzione. Potrebbe essere necessario tagliare via l’isolamento permanente prima dell’intervento e sostituirlo in seguito. Una coperta isolante rimovibile evita questo problema consentendo un accesso ripetuto al componente sottostante.

Anche l’adattamento su misura è importante.

Una copertura isolante per scarico ben progettata dovrebbe seguire la geometria effettiva del componente. I tubi diritti possono essere isolati utilizzando sezioni cilindriche relativamente semplici, mentre gomiti, flange, collettori, silenziatori e alloggiamenti dei turbocompressori possono richiedere pannelli sagomati, ritagli e design segmentati.

Un montaggio corretto contribuisce a ridurre i punti caldi esposti e migliora le prestazioni termiche complessive.

La scelta del materiale dovrebbe basarsi sull’intero ambiente operativo piuttosto che sulla sola temperatura. Gli ingegneri dovrebbero considerare:

Temperatura massima di esercizio

Temperatura di esercizio continua

Temperatura richiesta della superficie esterna

Spessore dell’isolante

Forma del componente

Spazio disponibile per l’installazione

Vibrazioni

Esposizione a olio e umidità

Abrasione

Frequenza di manutenzione

Metodo di fissaggio

Uso in ambienti interni o esterni

Per i gruppi elettrogeni, le coperte isolanti rimovibili per lo scarico possono aiutare a controllare il calore all’interno di alloggiamenti chiusi in cui le tubazioni di scarico passano in prossimità di impianti elettrici, cavi e componenti del motore.

Per i motori diesel, queste coperte possono ridurre il calore radiante intorno ai collettori, ai turbocompressori e alle tubazioni di scarico, consentendo al contempo la manutenzione ordinaria.

Per le applicazioni marine, le coperte rimovibili possono essere progettate per le sale macchine dove l’elevata umidità, le vibrazioni e lo spazio limitato creano ulteriori sfide nella gestione termica.

Per gli impianti di scarico industriali, le guaine isolanti rimovibili possono essere utilizzate per migliorare la protezione del personale, ridurre le perdite di calore e semplificare la manutenzione in prossimità delle tubazioni ad alta temperatura.

Rispetto ai tradizionali rivestimenti isolanti per scarichi, le coperte isolanti rimovibili offrono una maggiore facilità di manutenzione e una sostituzione più semplice. Rispetto a uno scudo termico rigido per lo scarico, garantiscono un isolamento termico diretto attorno al componente caldo.

In alcune applicazioni, entrambe le soluzioni possono essere utilizzate insieme. Una coperta rimovibile può contenere il calore alla fonte, mentre uno scudo aggiuntivo protegge le apparecchiature particolarmente sensibili nelle vicinanze.

BSTFLEX produce coperte isolanti rimovibili su misura per motori diesel, generatori, attrezzature navali, sistemi automobilistici e applicazioni industriali. La forma della coperta, lo spessore dell’isolamento, la combinazione dei materiali e il metodo di fissaggio possono essere sviluppati in base a disegni, misure, campioni e condizioni operative.

Per le apparecchiature che richiedono un isolamento termico affidabile senza compromettere l’accessibilità per la manutenzione, una coperta isolante rimovibile per lo scarico offre una soluzione pratica e riutilizzabile per il controllo del calore attorno ai componenti dello scarico ad alta temperatura.
